机械设计基础练习daan

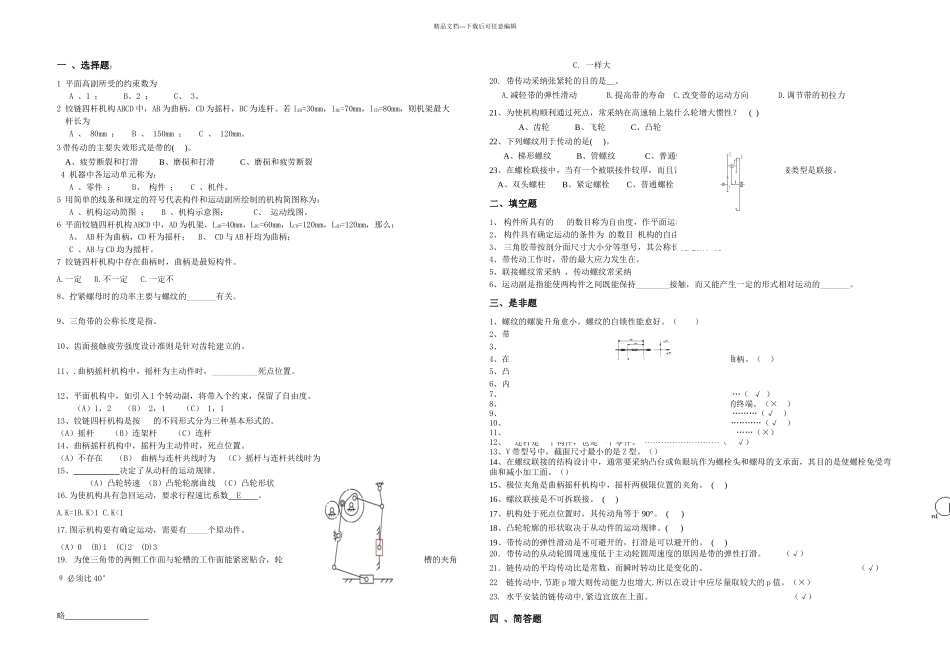

精品文档---下载后可任意编辑一 、选择题： 1 平面高副所受的约束数为A 、1 ； B、2 ； C、 3。 2 铰链四杆机构 ABCD 中，AB 为曲柄，CD 为摇杆，BC 为连杆。若 lAB=30mm，lBC=70mm，lCD=80mm，则机架最大杆长为 A 、 80mm ； B 、 150mm ； C 、 120mm。3 带传动的主要失效形式是带的( )。A、疲劳断裂和打滑 B、磨损和打滑 C、磨损和疲劳断裂 4 机器中各运动单元称为：A 、零件 ； B、 构件 ； C 、机件。5 用简单的线条和规定的符号代表构件和运动副所绘制的机构简图称为： A 、机构运动简图 ； B 、机构示意图； C、 运动线图。6 平面铰链四杆机构 ABCD 中，AD 为机架，LAB=40mm，LBC=60mm，LCD=120mm，LAD=120mm，那么： A、 AB 杆为曲柄，CD 杆为摇杆； B、 CD 与 AB 杆均为曲柄；C 、AB 与 CD 均为摇杆。7 铰链四杆机构中存在曲柄时，曲柄是最短构件。A.一定 B.不一定 C.一定不 8、拧紧螺母时的功率主要与螺纹的_______有关。9、三角带的公称长度是指。10、齿面接触疲劳强度设计准则是针对齿轮建立的。11、.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。12、平面机构中，如引入 1 个转动副，将带入个约束，保留了自由度。 （A）1，2 （B） 2，1 （C） 1，113、铰链四杆机构是按 的不同形式分为三种基本形式的。（A）摇杆 （B）连架杆 （C）连杆14、曲柄摇杆机构中，摇杆为主动件时，死点位置。（A）不存在 （B） 曲柄与连杆共线时为 （C）摇杆与连杆共线时为15、___________决定了从动杆的运动规律。 （A）凸轮转速 （B）凸轮轮廓曲线 （C）凸轮形状16.为使机构具有急回运动，要求行程速比系数 E 。A.K=1B.K>1 C.K<117.图示机构要有确定运动，需要有_____个原动件。 （A）0 (B)1 (C)2 (D)319. 为使三角带的两侧工作面与轮槽的工作面能紧密贴合，轮槽的夹角θ 必须比 40°略 C. 一样大 20. 带传动采纳张紧轮的目的是＿。A.减轻带的弹性滑动 B.提高带的寿命 C.改变带的运动方向 D.调节带的初拉力 21、为使机构顺利通过死点，常采纳在高速轴上装什么轮增大惯性？ ( )A、齿轮 B、飞轮 C、凸轮22、下列螺纹用于传动的是( )。 A、梯形螺纹 B、管螺纹 C、普通螺纹23、在螺栓联接中，当有一个被联接件较厚，而且需要常常拆卸时，宜选用的联接类型是联接。A、双头螺柱 B、紧定螺栓 C、普通螺栓二、填空题1、 构件所具...
