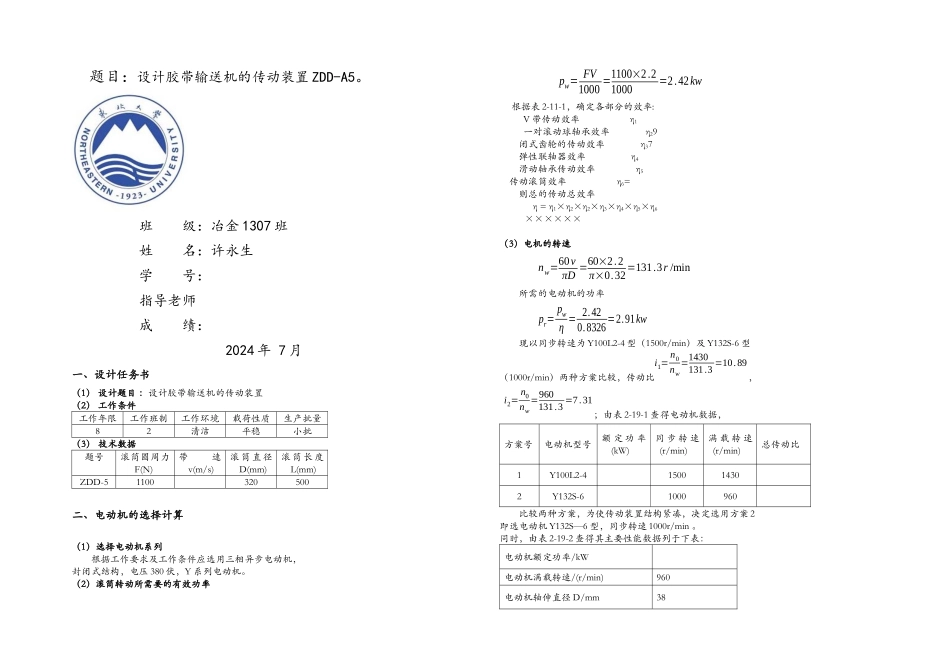

题目：设计胶带输送机的传动装置 ZDD-A5。班 级：冶金 1307 班姓 名：许永生学 号：指导老师成 绩： 2024 年 7 月一、设计任务书（1） 设计题目 ：设计胶带输送机的传动装置（2） 工作条件工作年限工作班制工作环境载荷性质生产批量82清洁平稳小批（3） 技术数据题号滚筒圆周力F(N)带速 v(m/s)滚筒直径 D(mm)滚筒长度 L(mm)ZDD-51100320500二、电动机的选择计算（1）选择电动机系列 根据工作要求及工作条件应选用三相异步电动机，封闭式结构，电压 380 伏，Y 系列电动机。（2）滚筒转动所需要的有效功率pw= FV1000 =1100×2.21000=2.42kw 根据表 2-11-1，确定各部分的效率:V 带传动效率 η1一对滚动球轴承效率 η29闭式齿轮的传动效率 η37弹性联轴器效率 η4滑动轴承传动效率 η5 传动滚筒效率 η6=则总的传动总效率η = η1×η2×η2×η3×η4×η5×η6××××××（3）电机的转速nw=60vπD =60×2.2π×0.32=131.3r /min所需的电动机的功率pr=pwη = 2.420.8326=2.91kw现以同步转速为 Y100L2-4 型（1500r/min）及 Y132S-6 型（1000r/min）两种方案比较，传动比i1=n0nw=1430131.3 =10.89，i2=n0nw=960131.3 =7.31；由表 2-19-1 查得电动机数据，方案号电动机型号额 定 功 率(kW)同 步 转 速(r/min)满 载 转 速(r/min)总传动比1Y100L2-4150014302Y132S-61000960比较两种方案，为使传动装置结构紧凑，决定选用方案 2即选电动机 Y132S—6 型，同步转速 1000r/min 。同时，由表 2-19-2 查得其主要性能数据列于下表：电动机额定功率/kW电动机满载转速/(r/min)960电动机轴伸直径 D/mm38精品文档---下载后可任意编辑电动机轴伸长度 E/mm80电动机中心高 H/mm132堵转转矩/额定转矩三、传动装置的运动及动力参数计算（1）分配传动比总传动比i= n0nw=7.31;由表 2-11-1 得，V 带传动的传动比 i01= 2.5，则齿轮传动的传动比为：i12=i/i01=7.31/2.5=2.92 ，此分配的传动比只是初步的，实际传动比的准确值要在传动零件的参数和尺寸确定后才能确定。并且允许有（3-5%）的误差。（2） 各轴功率、转速和转矩的计算0 轴：（电动机轴） P0=pr=2.91kw，n0=960r/minT0=9550×p0/ n0=9550וm 1 轴：（减速器高速轴）P1=p0×η01=p0×η1=× n1=n0/i01=960/2.5=384r/min T1=9550×P1/n1=9550וm2 轴：（减速器低速轴）η12×P2=P1×η12× n2=n1/i12 T2=9550×P2/n2=9550...
