机械设计课程设计种土豆机机构传动部分设计

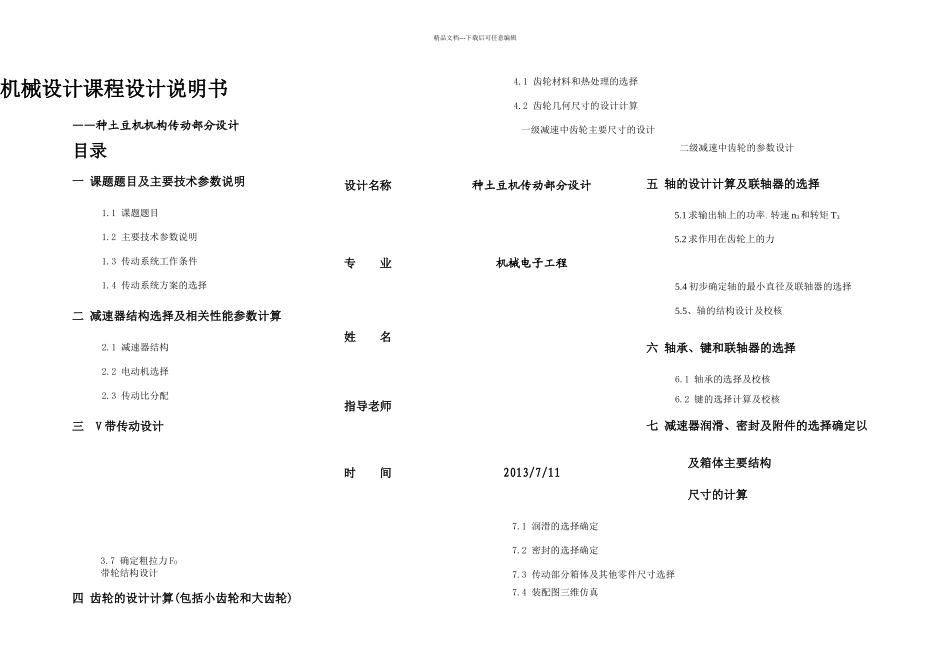

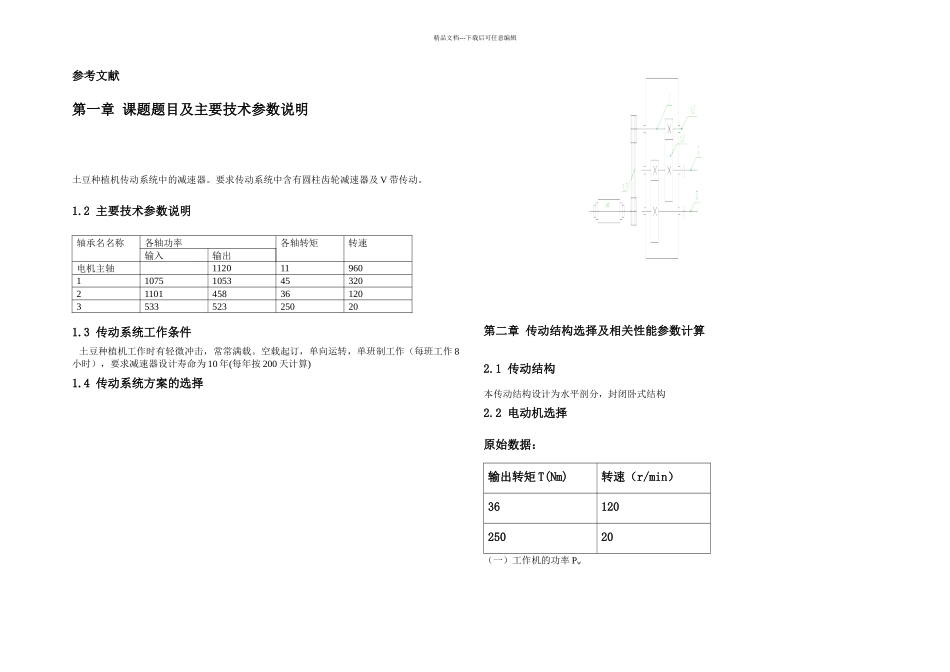

精品文档---下载后可任意编辑机械设计课程设计说明书——种土豆机机构传动部分设计目录一 课题题目及主要技术参数说明1.1 课题题目1.2 主要技术参数说明 1.3 传动系统工作条件1.4 传动系统方案的选择二 减速器结构选择及相关性能参数计算2.1 减速器结构2.2 电动机选择2.3 传动比分配三 V 带传动设计3.7 确定粗拉力 F0带轮结构设计四 齿轮的设计计算(包括小齿轮和大齿轮)4.1 齿轮材料和热处理的选择4.2 齿轮几何尺寸的设计计算一级减速中齿轮主要尺寸的设计 二级减速中齿轮的参数设计五 轴的设计计算及联轴器的选择5.1 求输出轴上的功率，转速 n3和转矩 T35.2 求作用在齿轮上的力5.4 初步确定轴的最小直径及联轴器的选择5.5、轴的结构设计及校核六 轴承、键和联轴器的选择6.1 轴承的选择及校核6.2 键的选择计算及校核七 减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算7.1 润滑的选择确定 7.2 密封的选择确定 7.3 传动部分箱体及其他零件尺寸选择7.4 装配图三维仿真设计名称种土豆机传动部分设计专 业机械电子工程姓 名指导老师时 间2013/7/11精品文档---下载后可任意编辑参考文献第一章 课题题目及主要技术参数说明土豆种植机传动系统中的减速器。要求传动系统中含有圆柱齿轮减速器及 V 带传动。1.2 主要技术参数说明 轴承名名称各轴功率各轴转矩转速输入输出电机主轴1120119601107510534532021101458361203533523250201.3 传动系统工作条件 土豆种植机工作时有轻微冲击，常常满载。空载起订，单向运转，单班制工作（每班工作 8小时），要求减速器设计寿命为 10 年(每年按 200 天计算)1.4 传动系统方案的选择第二章 传动结构选择及相关性能参数计算2.1 传动结构本传动结构设计为水平剖分，封闭卧式结构2.2 电动机选择原始数据：输出转矩 T(Nm)转速（r/min）3612025020（一）工作机的功率 Pw精品文档---下载后可任意编辑=Tn9.55=Tn9.55=Tn9.55Pw总所以选 YE32S-6 额定功率 p 额定=3kw，Ied=,n 额定=960r/min2.3 传动比分配工作机的转速 n1=120r/min n2=20r/min选 i 皮带=3 ，所以大带轮输出的转速 n 带输出、6第三章 V 带传动设计3.1 确定计算功率查表得工作情况系数 KA=1.1，Kca3.2 确定 V 带型号根据 pca、n1由选用 A 型3.3 确定带轮直径1、确定带轮的基准直径 dd1并验算带速（1） 初选小带轮的基准直径 dd1，由表和表选取小带轮基准直径 dd1=1...
