GB、EN、IEC标准电机型式试验作业指导书WI-T-016

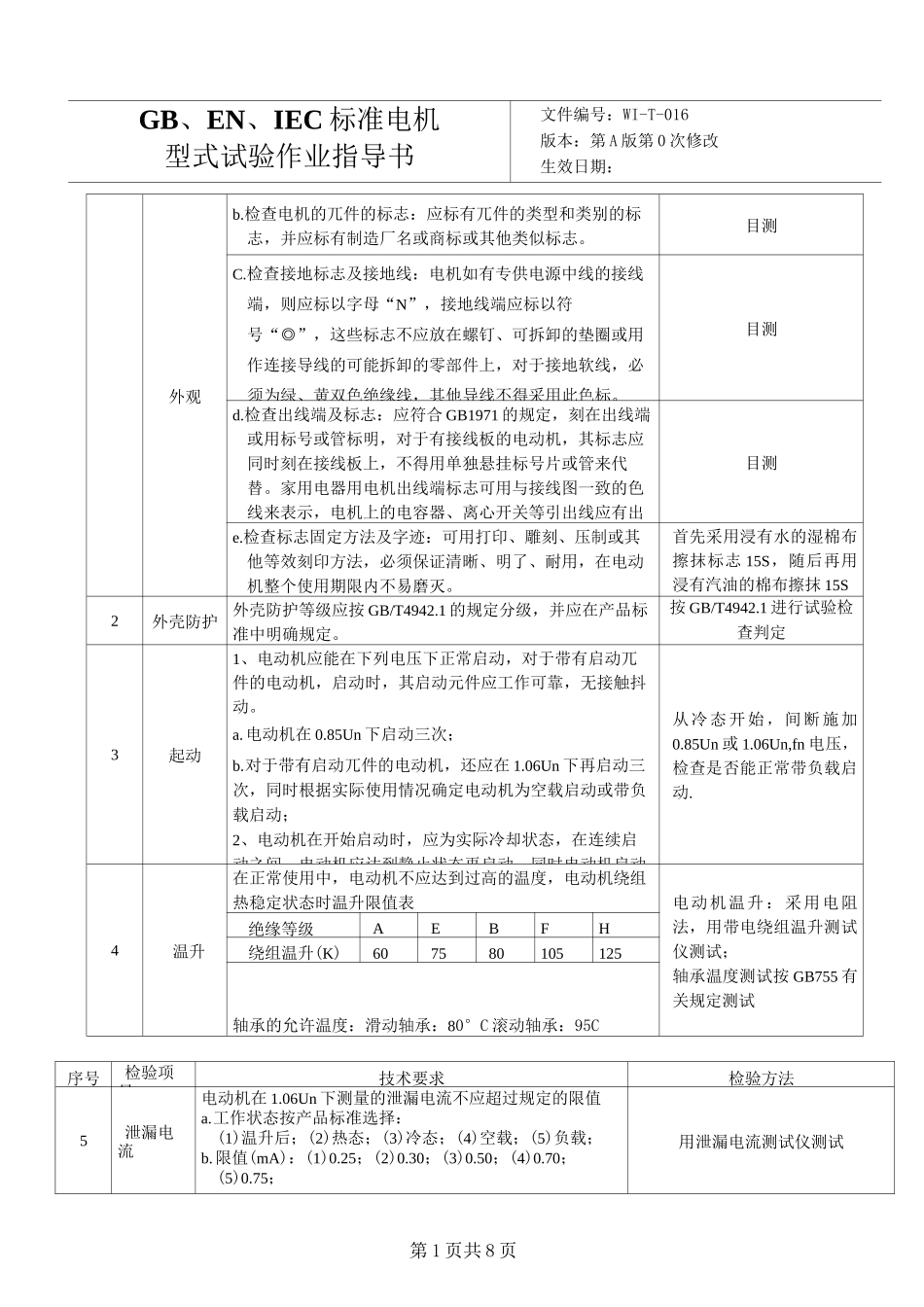

第 1 页共 8 页GB、EN、IEC 标准电机型式试验作业指导书文件编号：WI-T-016版本：第 A 版第 0 次修改生效日期：外观b.检查电机的兀件的标志：应标有兀件的类型和类别的标志，并应标有制造厂名或商标或其他类似标志。目测C.检查接地标志及接地线：电机如有专供电源中线的接线端，则应标以字母“N”，接地线端应标以符号“◎”，这些标志不应放在螺钉、可拆卸的垫圈或用作连接导线的可能拆卸的零部件上，对于接地软线，必须为绿、黄双色绝缘线，其他导线不得采用此色标。目测d.检查出线端及标志：应符合 GB1971 的规定，刻在出线端或用标号或管标明，对于有接线板的电动机，其标志应同时刻在接线板上，不得用单独悬挂标号片或管来代替。家用电器用电机出线端标志可用与接线图一致的色线来表示，电机上的电容器、离心开关等引出线应有出目测e.检查标志固定方法及字迹：可用打印、雕刻、压制或其他等效刻印方法，必须保证清晰、明了、耐用，在电动机整个使用期限内不易磨灭。首先采用浸有水的湿棉布擦抹标志 15S，随后再用浸有汽油的棉布擦抹 15S2外壳防护外壳防护等级应按 GB/T4942.1 的规定分级，并应在产品标准中明确规定。按 GB/T4942.1 进行试验检查判定3起动1、电动机应能在下列电压下正常启动，对于带有启动兀件的电动机，启动时，其启动元件应工作可靠，无接触抖动。a.电动机在 0.85Un 下启动三次；b.对于带有启动兀件的电动机，还应在 1.06Un 下再启动三次，同时根据实际使用情况确定电动机为空载启动或带负载启动；2、电动机在开始启动时，应为实际冷却状态，在连续启动之间，电动机应达到静止状态再启动，同时电动机启动从冷态开始 ，间断施加0.85Un 或 1.06Un,fn 电压，检查是否能正常带负载启动.4温升在正常使用中，电动机不应达到过高的温度，电动机绕组热稳定状态时温升限值表电动机温升：采用电阻法，用带电绕组温升测试仪测试；轴承温度测试按 GB755 有关规定测试绝缘等级AEBFH绕组温升(K)607580105125轴承的允许温度：滑动轴承：80°C 滚动轴承：95C序号检验项目技术要求检验方法5泄漏电流电动机在 1.06Un 下测量的泄漏电流不应超过规定的限值a.工作状态按产品标准选择：(1)温升后；(2)热态；(3)冷态；(4)空载；(5)负载；b. 限值(mA)：(1)0.25；(2)0.30；(3)0.50；(4)0.70；(5)0.75；用泄漏电流测试仪测试第 2 页共 8 页GB、EN、IEC 标准电机型式试验作业指导书文件编号：WI-T-016版本：第 A ...
