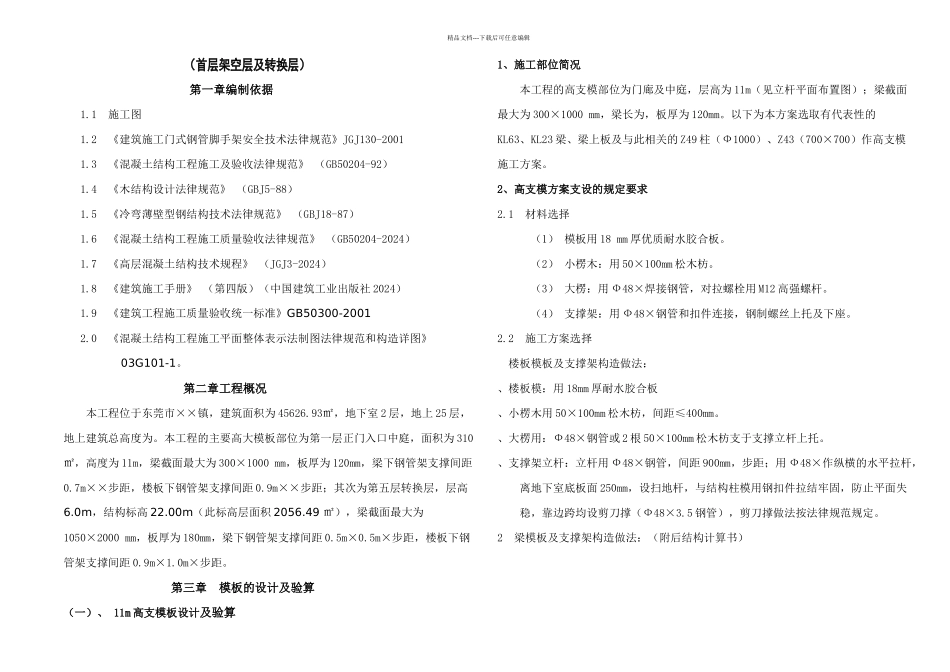

精品文档---下载后可任意编辑（首层架空层及转换层）第一章编制依据1.1 施工图1.2 《建筑施工门式钢管脚手架安全技术法律规范》JGJ130-20011.3 《混凝土结构工程施工及验收法律规范》 （GB50204-92）1.4 《木结构设计法律规范》 （GBJ5-88）1.5 《冷弯薄壁型钢结构技术法律规范》 （GBJ18-87）1.6 《混凝土结构工程施工质量验收法律规范》 （GB50204-2024）1.7 《高层混凝土结构技术规程》 （JGJ3-2024）1.8 《建筑施工手册》 （第四版）（中国建筑工业出版社 2024）1.9 《建筑工程施工质量验收统一标准》GB50300-20012.0 《混凝土结构工程施工平面整体表示法制图法律规范和构造详图》03G101-1。第二章工程概况本工程位于东莞市××镇，建筑面积为 45626.93㎡，地下室 2 层，地上 25 层，地上建筑总高度为。本工程的主要高大模板部位为第一层正门入口中庭，面积为 310㎡，高度为 11m，梁截面最大为 300×1000 mm，板厚为 120mm，梁下钢管架支撑间距0.7m××步距，楼板下钢管架支撑间距 0.9m××步距；其次为第五层转换层，层高6.0m，结构标高 22.00m（此标高层面积 2056.49 ㎡），梁截面最大为1050×2000 mm，板厚为 180mm，梁下钢管架支撑间距 0.5m×0.5m×步距，楼板下钢管架支撑间距 0.9m×1.0m×步距。第三章 模板的设计及验算（一）、 11m 高支模板设计及验算1、施工部位简况本工程的高支模部位为门廊及中庭，层高为 11m（见立杆平面布置图）；梁截面最大为 300×1000 mm，梁长为，板厚为 120mm。以下为本方案选取有代表性的KL63、KL23 梁、梁上板及与此相关的 Z49 柱（Ф1000）、Z43（700×700）作高支模施工方案。2、高支模方案支设的规定要求2.1 材料选择（1） 模板用 18 mm 厚优质耐水胶合板。（2） 小楞木：用 50×100mm 松木枋。（3） 大楞：用 Ф48×焊接钢管，对拉螺栓用 M12 高强螺杆。（4） 支撑架：用 Ф48×钢管和扣件连接，钢制螺丝上托及下座。2.2 施工方案选择 楼板模板及支撑架构造做法：、楼板模：用 18mm 厚耐水胶合板、小楞木用 50×100mm 松木枋，间距≤400mm。、大楞用：Ф48×钢管或 2 根 50×100mm 松木枋支于支撑立杆上托。、支撑架立杆：立杆用 Ф48×钢管，间距 900mm，步距；用 Ф48×作纵横的水平拉杆，离地下室底板面 250mm，设扫地杆，与结构柱模用钢扣件拉结牢固，防止平面失稳，靠边跨均设剪刀撑（Ф48×3.5 钢管），剪刀撑做法...
