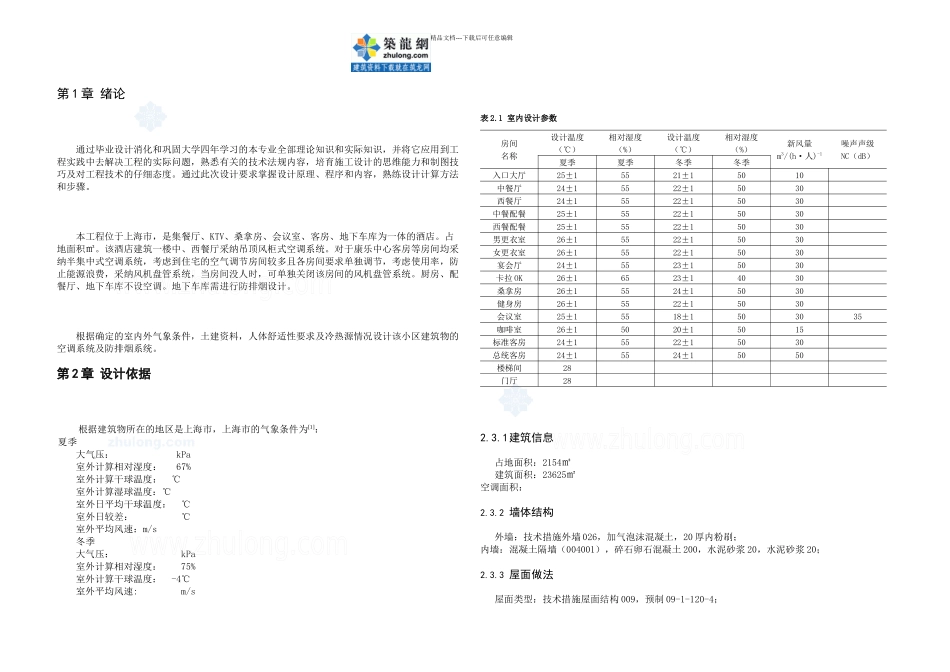

精品文档---下载后可任意编辑第 1 章 绪论通过毕业设计消化和巩固大学四年学习的本专业全部理论知识和实际知识,并将它应用到工程实践中去解决工程的实际问题,熟悉有关的技术法规内容,培育施工设计的思维能力和制图技巧及对工程技术的仔细态度。通过此次设计要求掌握设计原理、程序和内容,熟练设计计算方法和步骤。本工程位于上海市,是集餐厅、KTV、桑拿房、会议室、客房、地下车库为一体的酒店。占地面积㎡。该酒店建筑一楼中、西餐厅采纳吊顶风柜式空调系统。对于康乐中心客房等房间均采纳半集中式空调系统,考虑到住宅的空气调节房间较多且各房间要求单独调节,考虑使用率,防止能源浪费,采纳风机盘管系统,当房间没人时,可单独关闭该房间的风机盘管系统。厨房、配餐厅、地下车库不设空调。地下车库需进行防排烟设计。根据确定的室内外气象条件,土建资料,人体舒适性要求及冷热源情况设计该小区建筑物的空调系统及防排烟系统。第 2 章 设计依据根据建筑物所在的地区是上海市,上海市的气象条件为[1]:夏季大气压: kPa室外计算相对湿度: 67%室外计算干球温度: ℃室外计算湿球温度:℃室外日平均干球温度: ℃室外日较差: ℃室外平均风速:m/s冬季大气压: kPa室外计算相对湿度: 75%室外计算干球温度: -4℃室外平均风速: m/s表 2.1 室内设计参数房间名称设计温度(℃)相对湿度(%)设计温度(℃)相对湿度(%)新风量m3/(h·人)-1噪声声级NC(dB)夏季夏季冬季冬季入口大厅25±15521±15010中餐厅24±15522±15030西餐厅24±15522±15030中餐配餐25±15522±15030西餐配餐25±15522±15030男更衣室26±15522±15030女更衣室26±15522±15030宴会厅24±15523±15030卡拉 OK26±16523±14030桑拿房26±15524±15030健身房26±15522±15030会议室25±15518±1503035咖啡室26±15020±15015标准客房24±15522±15030总统客房24±15524±15050楼梯间28门厅282.3.1建筑信息占地面积:2154㎡建筑面积:23625㎡空调面积:2.3.2 墙体结构 外墙:技术措施外墙 026,加气泡沫混凝土,20 厚内粉刷;内墙:混凝土隔墙(004001),碎石卵石混凝土 200,水泥砂浆 20,水泥砂浆 20;2.3.3 屋面做法屋面类型:技术措施屋面结构 009,预制 09-1-120-4;精品文档---下载后可任意编辑自上而下:碎石卵石混凝土 2200(25mm),通风层(200mm),卷材防水层(5mm),水泥砂浆(20mm),水泥膨胀珍珠岩 350(100mm),隔气层...
