桥梁工程简支梁课程设计VIP专享

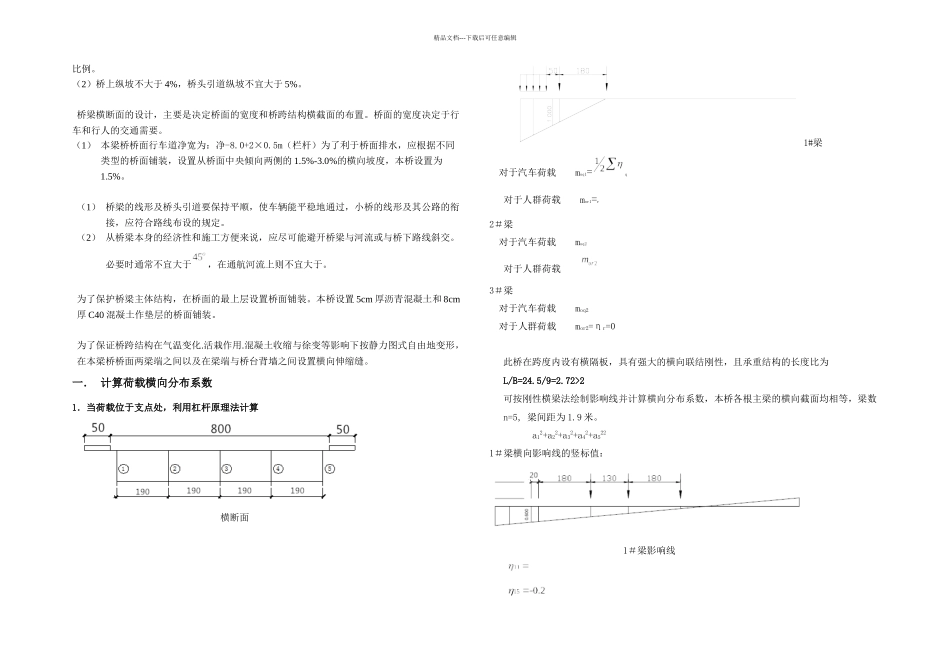

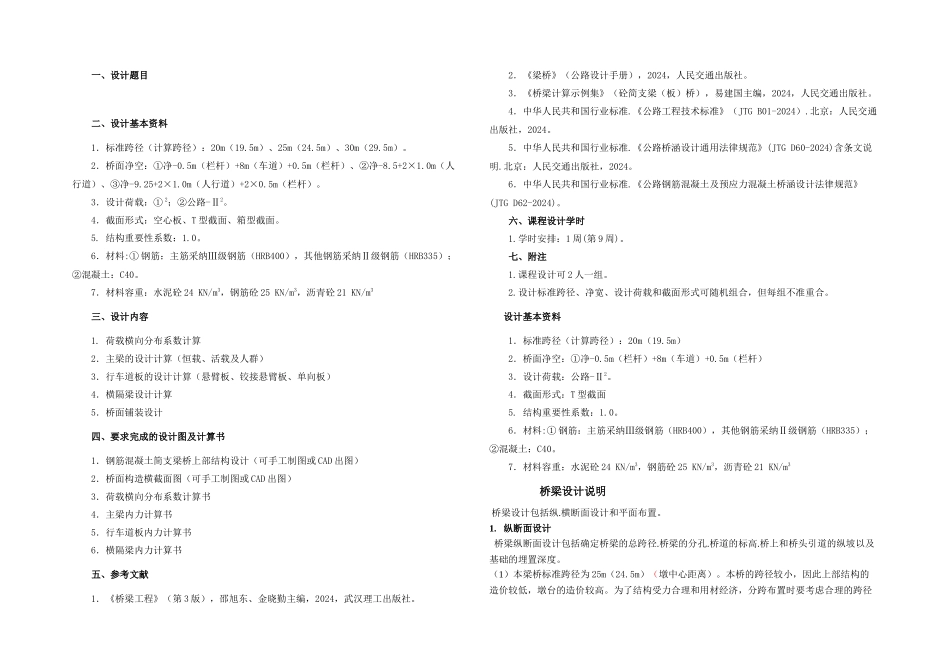

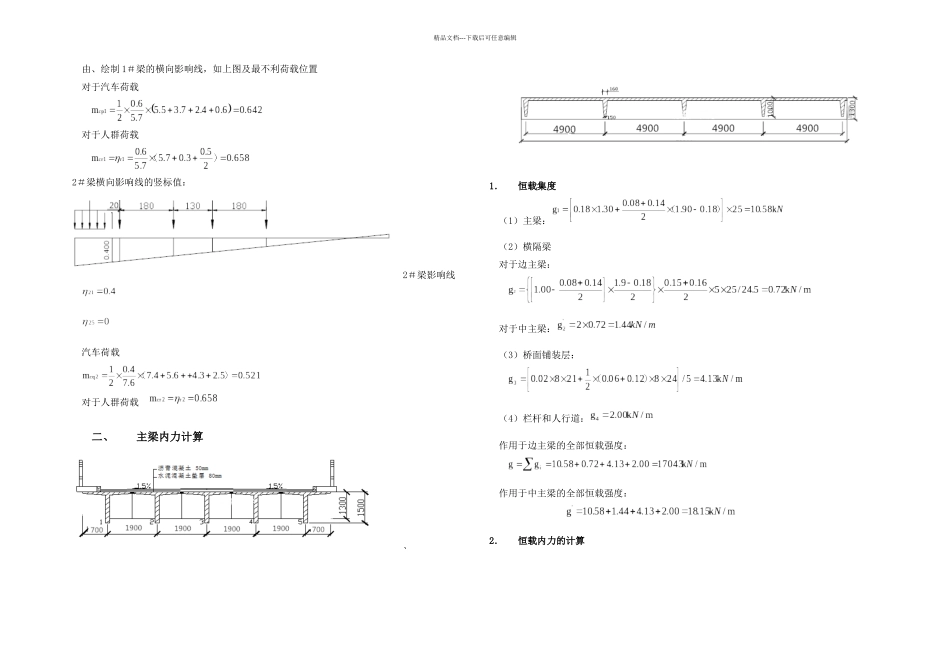

一、设计题目二、设计基本资料1．标准跨径（计算跨径）：20m（19.5m）、25m（24.5m）、30m（29.5m）。2．桥面净空：①净-0.5m（栏杆）+8m（车道）+0.5m（栏杆）、②净-8.5+2×1.0m（人行道）、③净-9.25+2×1.0m（人行道）+2×0.5m（栏杆）。3．设计荷载：① 2；②公路-Ⅱ2。4．截面形式：空心板、T 型截面、箱型截面。5. 结构重要性系数：1.0。6．材料:① 钢筋：主筋采纳Ⅲ级钢筋（HRB400），其他钢筋采纳Ⅱ级钢筋（HRB335）；②混凝土：C40。7．材料容重：水泥砼 24 KN/m3，钢筋砼 25 KN/m3，沥青砼 21 KN/m3三、设计内容1. 荷载横向分布系数计算2．主梁的设计计算（恒载、活载及人群）3．行车道板的设计计算（悬臂板、铰接悬臂板、单向板）4．横隔梁设计计算 5．桥面铺装设计四、要求完成的设计图及计算书1．钢筋混凝土简支梁桥上部结构设计（可手工制图或 CAD 出图）2．桥面构造横截面图（可手工制图或 CAD 出图）3．荷载横向分布系数计算书4．主梁内力计算书5．行车道板内力计算书6．横隔梁内力计算书五、参考文献1．《桥梁工程》（第 3 版），邵旭东、金晓勤主编，2024，武汉理工出版社。2．《梁桥》（公路设计手册），2024，人民交通出版社。3．《桥梁计算示例集》（砼简支梁（板）桥），易建国主编，2024，人民交通出版社。4．中华人民共和国行业标准.《公路工程技术标准》（JTG B01-2024）.北京：人民交通出版社，2024。5．中华人民共和国行业标准.《公路桥涵设计通用法律规范》(JTG D60-2024)含条文说明.北京：人民交通出版社，2024。6．中华人民共和国行业标准.《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》(JTG D62-2024)。六、课程设计学时1.学时安排：1 周(第 9 周)。七、附注1.课程设计可 2 人一组。2.设计标准跨径、净宽、设计荷载和截面形式可随机组合，但每组不准重合。 设计基本资料1．标准跨径（计算跨径）：20m（19.5m）2．桥面净空：①净-0.5m（栏杆）+8m（车道）+0.5m（栏杆）3．设计荷载：公路-Ⅱ2。4．截面形式：T 型截面5. 结构重要性系数：1.0。 6．材料:① 钢筋：主筋采纳Ⅲ级钢筋（HRB400），其他钢筋采纳Ⅱ级钢筋（HRB335）；②混凝土：C40。7．材料容重：水泥砼 24 KN/m3，钢筋砼 25 KN/m3，沥青砼 21 KN/m3 桥梁设计说明 桥梁设计包括纵.横断面设计和平面布置。1. 纵断面设计桥梁纵断面设计包括确定桥梁的总跨径.桥梁的分孔.桥道的标高.桥上和桥头引道的纵坡以及基...
