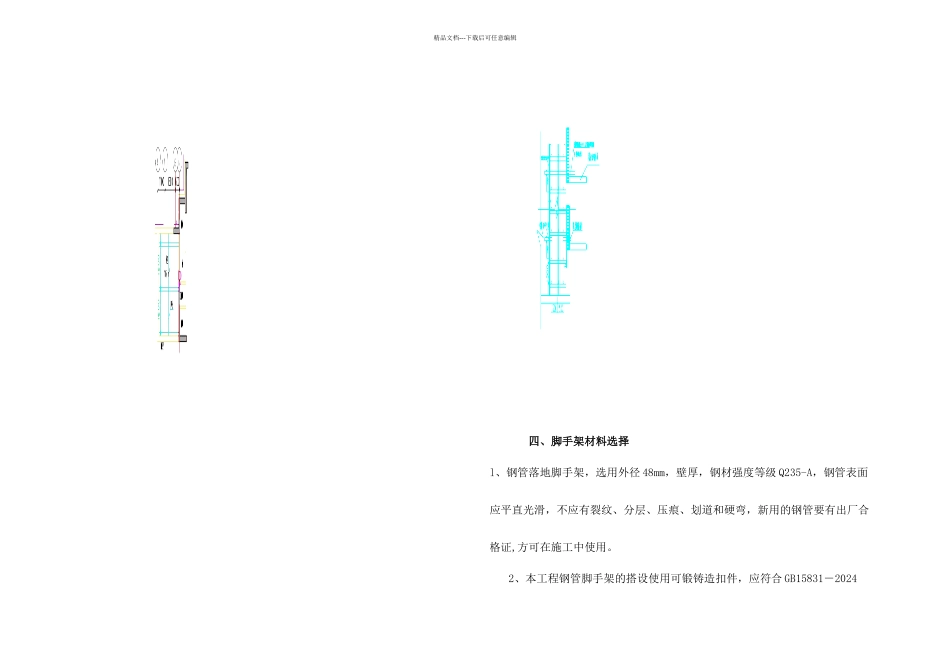

精品文档---下载后可任意编辑6#楼后浇板保温脚手架施 工 方 案编制人： 审批人： 编制日期：6#楼后浇空洞脚手架施工方案一、工程概况1、工程简况朗诗苏州绿色家园三期 6#楼工程位于苏州市吴中区木渎镇金枫路与香溪东路交叉口西南角，为二十四层框架剪力墙结构，脚手架施工共 3 块（下图阴影部分），为井道形式，楼板四周的主次梁已在主体施工时完成，南侧为砖墙二、编制依据《建筑施工计算手册》《建筑施工手册》《建筑结构荷载法律规范》(GB50009-2024)；《建筑施工脚手架有用手册(含垂直运输设施)》；《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2024)；《悬挑式脚手架安全技术规程》（DGJ32/J121-2024）《建筑地基基础设计法律规范》(GB50007-2024)；《建筑施工安全检查标准》(JGJ59-2024)。三、脚手架方案选择1、脚手架一律落地并用钢管、扣件搭设，立杆与横杆均用直角扣件连精品文档---下载后可任意编辑接，扣件紧固力矩应达到 45～55N．m。2、本工程 3 个空洞尺寸为 3100*3400、3600*3400、2900*3500 米.搭设脚手之前应选用长度适宜的水平钢管，水平太长则增加自重得不偿失，4 层以下立杆选用 6m 长交错搭设，（残疾人坡道处视现场情况而定，采纳高低跨搭设）长钢管能保证架体的整体性，采纳落地脚手架搭设，搭设参数同原结构施工时的搭设参数，离结构墙面 200mm，纵距 la 为 1.5m，横距 lb 为1.5m，步距 1.8m，护身栏杆东西侧也应该搭设，做到整体封闭，周围有条件的，水平钢管可适当加长并顶靠在墙上。满铺竹笆，竹笆一律用铅丝与钢管四点绑扎牢固，北立面采纳竹筢及安全网全封闭。3、由于现已进入竣工验收阶段，材料运输困难，4 层以上脚手架立杆均采纳三米钢管通过室内电梯运至施工作业面4、每隔两层采纳通长钢管固定与梁和墙体上，并和脚手架固定，达到卸力的作用，每层南北方向用钢管拉结，精品文档---下载后可任意编辑四、脚手架材料选择l、钢管落地脚手架，选用外径 48mm，壁厚，钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证,方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合 GB15831－2024精品文档---下载后可任意编辑《钢管脚手架扣件》的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴合面应平整，活动部位灵活，夹紧钢管时开口处最小...
