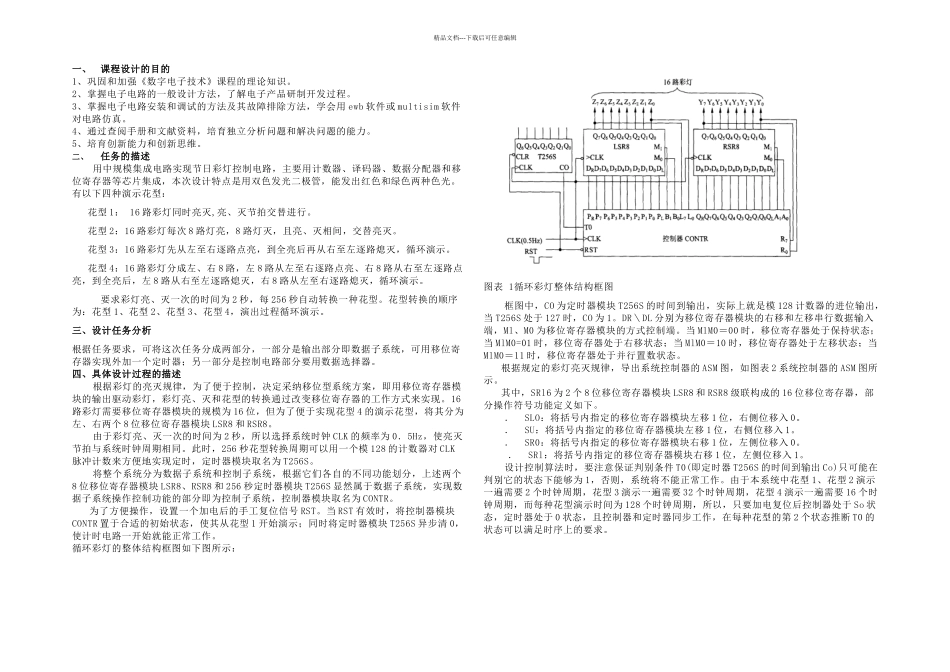

正文路循环彩灯控制电路的设计_第1页
1/3

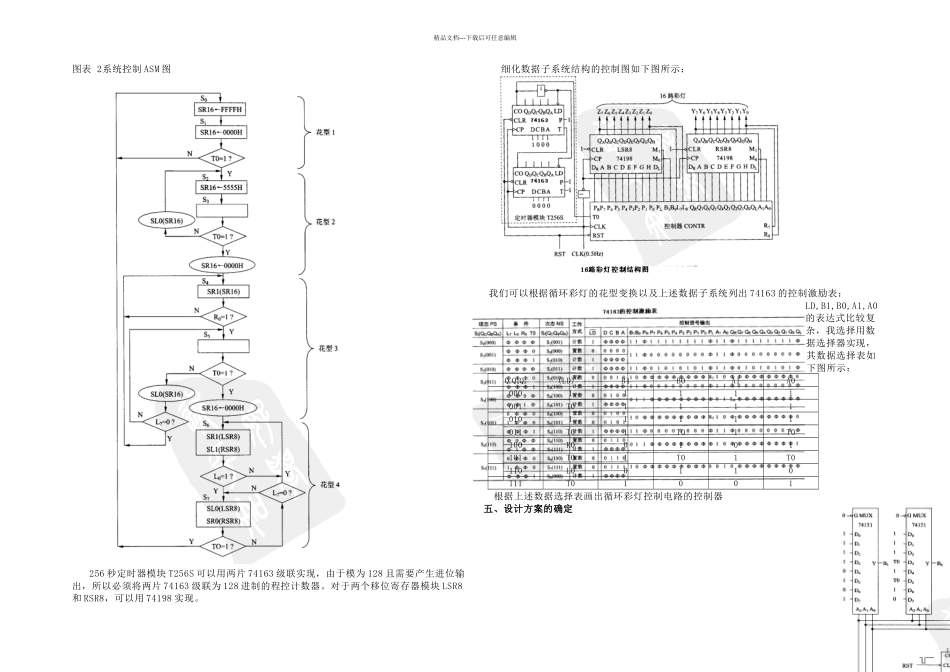

正文路循环彩灯控制电路的设计_第2页
2/3

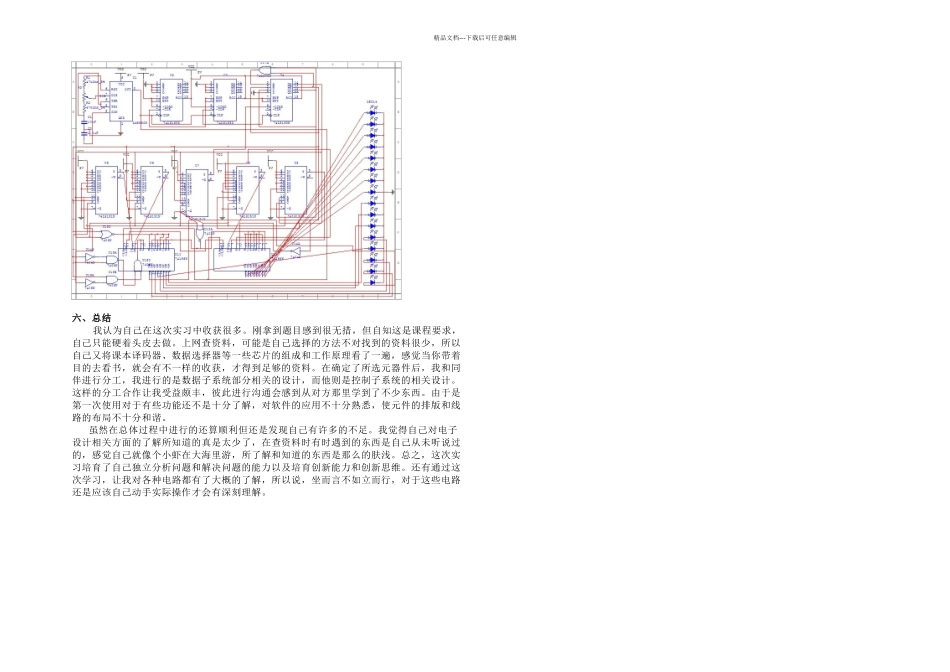

正文路循环彩灯控制电路的设计_第3页
3/3
精品文档---下载后可任意编辑一、课程设计的目的1、巩固和加强《数字电子技术》课程的理论知识。2、掌握电子电路的一般设计方法,了解电子产品研制开发过程。3、掌握电子电路安装和调试的方法及其故障排除方法,学会用 ewb 软件或 multisim 软件对电路仿真。4、通过查阅手册和文献资料,培育独立分析问题和解决问题的能力。5、培育创新能力和创新思维。二、任务的描述用中规模集成电路实现节日彩灯控制电路,主要用计数器、译码器、数据分配器和移位寄存器等芯片集成,本次设计特点是用双色发光二极管,能发出红色和绿色两种色光。有以下四种演示花型:花型 1: 16 路彩灯同时亮灭,亮、灭节拍交替进行。花型 2:16 路彩灯每次 8 路灯亮,8 路灯灭,且亮、灭相间,交替亮灭。花型 3:16 路彩灯先从左至右逐路点亮,到全亮后再从右至左逐路熄灭,循环演示。花型 4:16 路彩灯分成左、右 8 路,左 8 路从左至右逐路点亮、右 8 路从右至左逐路点亮,到全亮后,左 8 路从右至左逐路熄灭,右 8 路从左至右逐路熄灭,循环演示。要求彩灯亮、灭一次的时间为 2 秒,每 256 秒自动转换一种花型。花型转换的顺序为:花型 1、花型 2、花型 3、花型 4,演出过程循环演示。三、设计任务分析根据任务要求,可将这次任务分成两部分,一部分是输出部分即数据子系统,可用移位寄存器实现外加一个定时器;另一部分是控制电路部分要用数据选择器。四、具体设计过程的描述 根据彩灯的亮灭规律,为了便于控制,决定采纳移位型系统方案,即用移位寄存器模块的输出驱动彩灯,彩灯亮、灭和花型的转换通过改变移位寄存器的工作方式来实现。16路彩灯需要移位寄存器模块的规模为 16 位,但为了便于实现花型 4 的演示花型,将其分为左、右两个 8 位移位寄存器模块 LSR8 和 RSR8。 由于彩灯亮、灭一次的时间为 2 秒,所以选择系统时钟 CLK 的频率为 0.5Hz,使亮灭节拍与系统时钟周期相同。此时,256 秒花型转换周期可以用一个模 128 的计数器对 CLK脉冲计数来方便地实现定时,定时器模块取名为 T256S。 将整个系统分为数据子系统和控制子系统,根据它们各自的不同功能划分,上述两个8 位移位寄存器模块 LSR8、RSR8 和 256 秒定时器模块 T256S 显然属于数据子系统,实现数据子系统操作控制功能的部分即为控制子系统,控制器模块取名为 CONTR。为了方便操作,设置一个加电后的手工复位信号 RST。当 RST 有效时...
