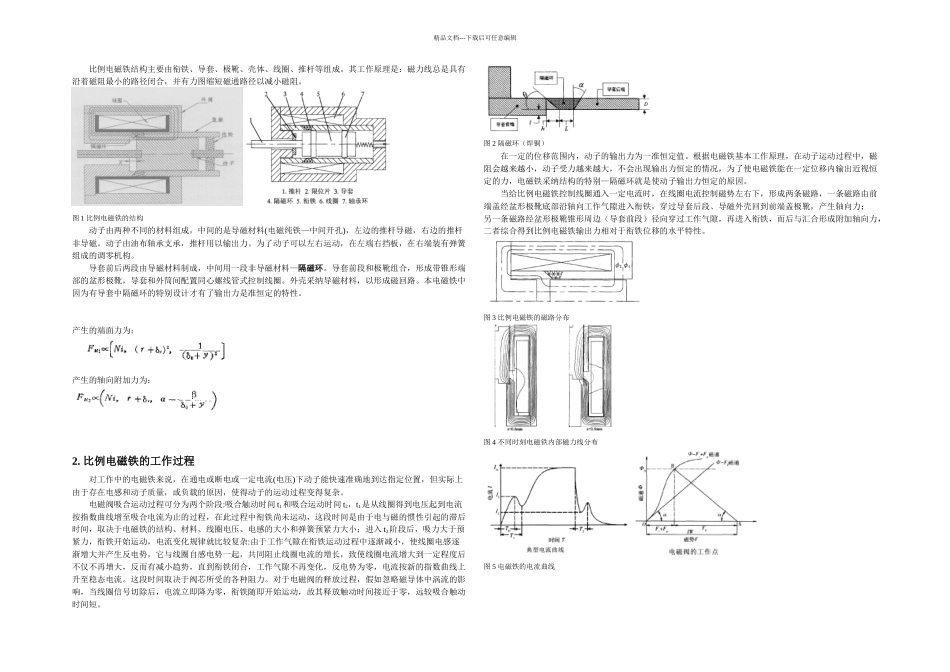

精品文档---下载后可任意编辑比例电磁铁结构主要由衔铁、导套、极靴、壳体、线圈、推杆等组成。其工作原理是：磁力线总是具有沿着磁阻最小的路径闭合，并有力图缩短磁通路径以减小磁阻。图 1 比例电磁铁的结构动子由两种不同的材料组成，中间的是导磁材料(电磁纯铁—中间开孔)，左边的推杆导磁，右边的推杆非导磁。动子由油布轴承支承，推杆用以输出力。为了动子可以左右运动，在左端右挡板，在右端装有弹簧组成的调零机构。导套前后两段由导磁材料制成，中间用一段非导磁材料—隔磁环。导套前段和极靴组合，形成带锥形端部的盆形极靴，导套和外筒间配置同心螺线管式控制线圈。外壳采纳导磁材料，以形成磁回路。本电磁铁中因为有导套中隔磁环的特别设计才有了输出力是准恒定的特性。图 2 隔磁环（焊铜）在一定的位移范围内，动子的输出力为一准恒定值。根据电磁铁基本工作原理，在动子运动过程中，磁阻会越来越小，动子受力越来越大，不会出现输出力恒定的情况，为了使电磁铁能在一定位移内输出近视恒定的力，电磁铁采纳结构的特别—隔磁环就是使动子输出力恒定的原因。当给比例电磁铁控制线圈通入一定电流时，在线圈电流控制磁势左右下，形成两条磁路，一条磁路由前端盖经盆形极靴底部沿轴向工作气隙进入衔铁，穿过导套后段、导磁外壳回到前端盖极靴，产生轴向力；另一条磁路经盆形极靴锥形周边（导套前段）径向穿过工作气隙，再进入衔铁，而后与汇合形成附加轴向力，二者综合得到比例电磁铁输出力相对于衔铁位移的水平特性。图 3 比例电磁铁的磁路分布产生的端面力为：产生的轴向附加力为：图 4 不同时刻电磁铁内部磁力线分布2. 比例电磁铁的工作过程对工作中的电磁铁来说，在通电或断电或一定电流(电压)下动子能快速准确地到达指定位置，但实际上由于存在电感和动子质量，或负载的原因，使得动子的运动过程变得复杂。电磁阀吸合运动过程可分为两个阶段:吸合触动时间 t1和吸合运动时间 t2，t1是从线圈得到电压起到电流按指数曲线增至吸合电流为止的过程，在此过程中衔铁尚未运动，这段时间是由于电与磁的惯性引起的滞后时间，取决于电磁铁的结构、材料、线圈电压、电感的大小和弹簧预紧力大小；进入 t2阶段后，吸力大于预紧力，衔铁开始运动，电流变化规律就比较复杂:由于工作气隙在衔铁运动过程中逐渐减小，使线圈电感逐渐增大并产生反电势，它与线圈自感电势一起，共同阻止线圈电流的增长，致使线圈电流增大到一定程度后不仅不再增...
