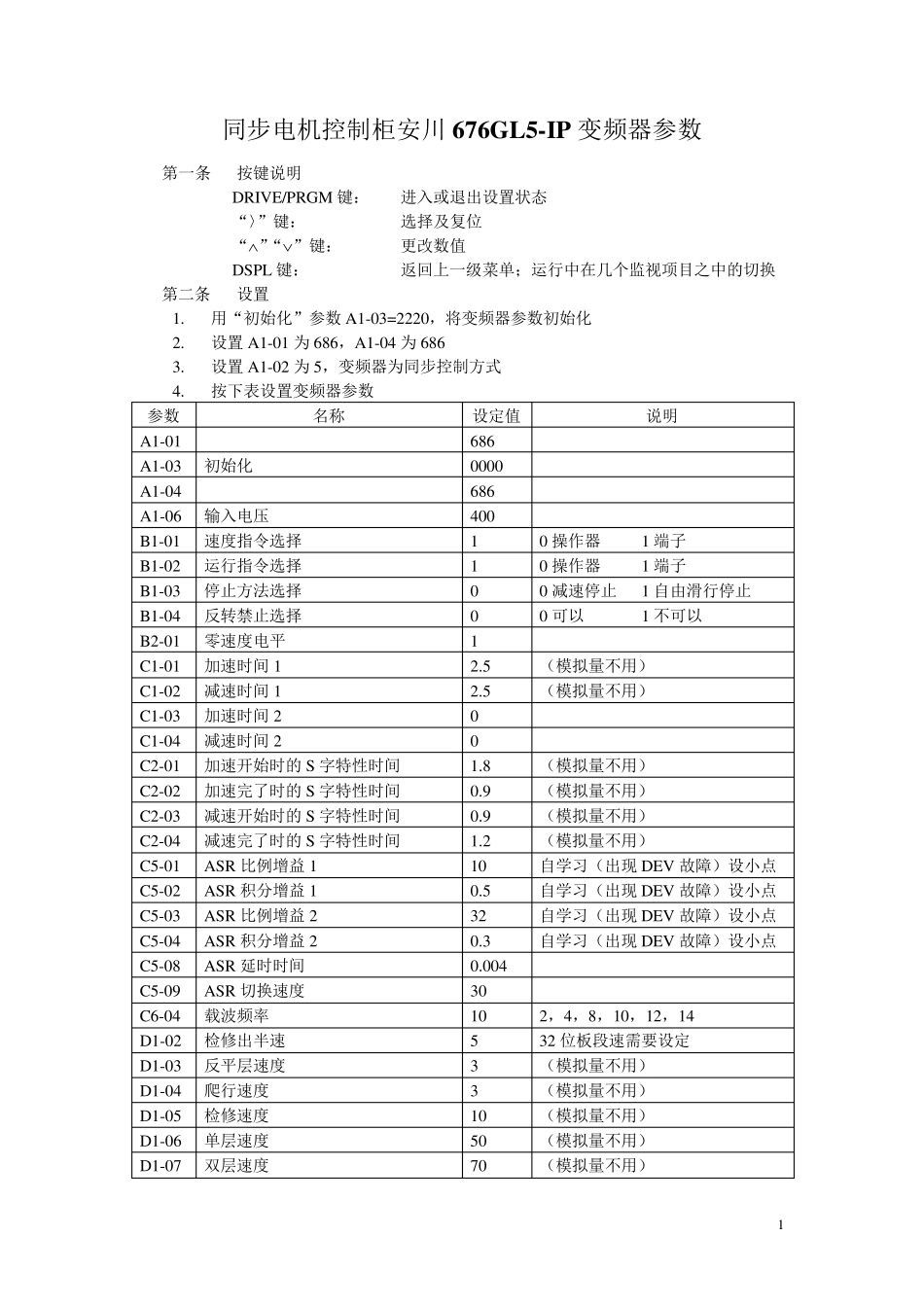

1 同步电机控制柜安川676GL5-IP 变频器参数 第一条 按键说明 DRIV E/PRGM 键： 进入或退出设置状态 “〉”键： 选择及复位 “”“”键： 更改数值 DSPL 键： 返回上一级菜单；运行中在几个监视项目之中的切换 第二条 设置 1. 用“初始化”参数A1-03=2220，将变频器参数初始化 2. 设置A1-01 为 686，A1-04 为 686 3. 设置A1-02 为 5，变频器为同步控制方式 4. 按下表设置变频器参数 参数 名称 设定值 说明 A1-01 686 A1-03 初始化 0000 A1-04 686 A1-06 输入电压 400 B1-01 速度指令选择 1 0 操作器 1 端子 B1-02 运行指令选择 1 0 操作器 1 端子 B1-03 停止方法选择 0 0 减速停止 1 自由滑行停止 B1-04 反转禁止选择 0 0 可以 1 不可以 B2-01 零速度电平 1 C1-01 加速时间 1 2.5 （模拟量不用） C1-02 减速时间 1 2.5 （模拟量不用） C1-03 加速时间 2 0 C1-04 减速时间 2 0 C2-01 加速开始时的 S 字特性时间 1.8 （模拟量不用） C2-02 加速完了时的 S 字特性时间 0.9 （模拟量不用） C2-03 减速开始时的 S 字特性时间 0.9 （模拟量不用） C2-04 减速完了时的 S 字特性时间 1.2 （模拟量不用） C5-01 ASR 比例增益 1 10 自学习（出现 DEV 故障）设小点 C5-02 ASR 积分增益 1 0.5 自学习（出现 DEV 故障）设小点 C5-03 ASR 比例增益 2 32 自学习（出现 DEV 故障）设小点 C5-04 ASR 积分增益 2 0.3 自学习（出现 DEV 故障）设小点 C5-08 ASR 延时时间 0.004 C5-09 ASR 切换速度 30 C6-04 载波频率 10 2，4，8，10，12，14 D1-02 检修出半速 5 32 位板段速需要设定 D1-03 反平层速度 3 （模拟量不用） D1-04 爬行速度 3 （模拟量不用） D1-05 检修速度 10 （模拟量不用） D1-06 单层速度 50 （模拟量不用） D1-07 双层速度 70 （模拟量不用） 2 D1-08 全层速度 90 （模拟量不用） D1-09 点动速度 5 E3-01 电机种类 1 恒力矩用电机 E3-03 电机的额定电压 316 按铭牌 E3-04 电机的额定电流 24.2 按铭牌 E3-05 电机的极数 32 按铭牌（一定要准确） E3-06 电机的最高转速 168 按铭牌（额定转速） E3-07 电机的基本转速 168 按铭牌（额定转速） E3-08 电机的最低转速 0 E3-09 电机定子阻 0.750 按铭牌 E3-10...
