堆积门施工方案

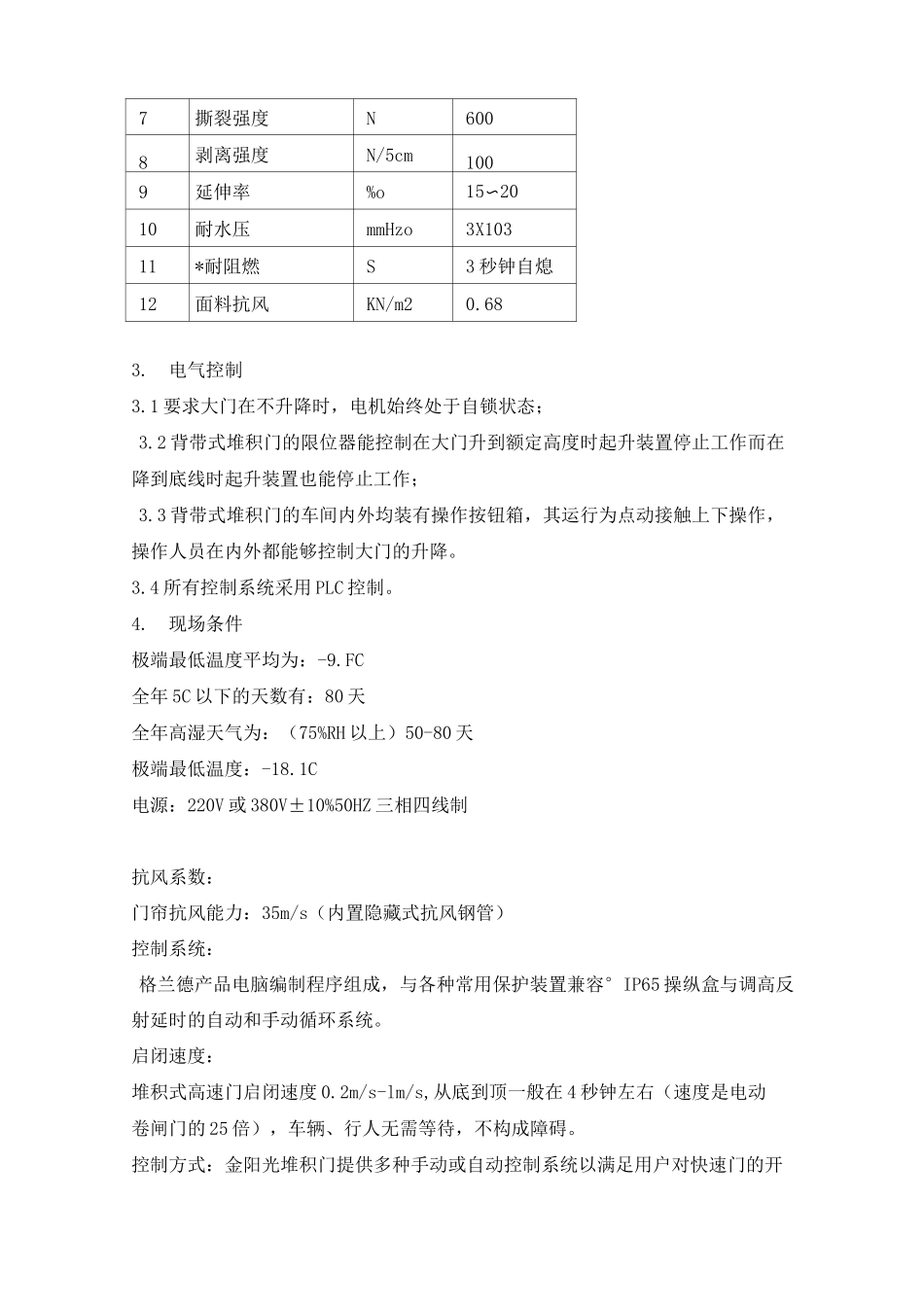

堆积门施工方案一、技术保证背带式堆积门的设计依据须参照国家有关起重机械、钢结构、电器等标准；钢结构的强度、绕度、内力和稳定性进行计算和校核，确保产品的设计可靠性；所选用的原材料、外购件、配套件、机械部件和电器元件均选择国内外著名厂商和名牌产品。1、传感、检测背带式堆积门禁止操作人员在大门升降时在下面行走；编码限位系统：在电机组的侧面装有绝对值编码限位器，堆积门上下限位准确，维护便捷；2、标记背带式堆积门的二侧轨道上须贴有安全警示标语，保证堆积门运行过程中人、车辆经过时安全，及大门升降运行时底下不允许站人的禁令标记；3、柔性堆积大门的抗风力为 35kg/m2。二、技术性能序号名称单位技术性能1起升宽度mm108702起升高度mm82003起升速度m/s0.34背带宽度mm50（背带绳安全系数=5 倍以上）特种 PVC 复合面料技术数据要求表序号项目名称单位参数1厚度mm0.82质量g/m211003基布聚脂乙烯4*耐热°C+605*耐寒C-206*抗拉强度N/5cm4000X35007撕裂强度N6008剥离强度N/5cm1009延伸率%o15〜2010耐水压mmHzo3X10311*耐阻燃S3 秒钟自熄12面料抗风KN/m20.683.电气控制3.1 要求大门在不升降时，电机始终处于自锁状态；3.2 背带式堆积门的限位器能控制在大门升到额定高度时起升装置停止工作而在降到底线时起升装置也能停止工作；3.3 背带式堆积门的车间内外均装有操作按钮箱，其运行为点动接触上下操作，操作人员在内外都能够控制大门的升降。3.4 所有控制系统采用 PLC 控制。4.现场条件极端最低温度平均为：-9.FC全年 5C 以下的天数有：80 天全年高湿天气为：（75%RH 以上）50-80 天极端最低温度：-18.1C电源：220V 或 380V±10%50HZ 三相四线制抗风系数：门帘抗风能力：35m/s（内置隐藏式抗风钢管）控制系统：格兰德产品电脑编制程序组成，与各种常用保护装置兼容°IP65 操纵盒与调高反射延时的自动和手动循环系统。启闭速度：堆积式高速门启闭速度 0.2m/s-lm/s,从底到顶一般在 4 秒钟左右（速度是电动卷闸门的 25 倍），车辆、行人无需等待，不构成障碍。控制方式：金阳光堆积门提供多种手动或自动控制系统以满足用户对快速门的开启或关闭方式的要求。1.按钮 2.拉绳 3.遥控 4.地磁环 5.雷达 6.光电 7.联动互锁可选配件：红外安保系统；地磁感应系统；雷达感应系统；遥控开关；视窗；安全气囊,变频控系统,多樘门联动控制系统,拉绳开关,信号灯。安全性能:急停按钮--控制箱安装急停按钮,在紧急情况...
