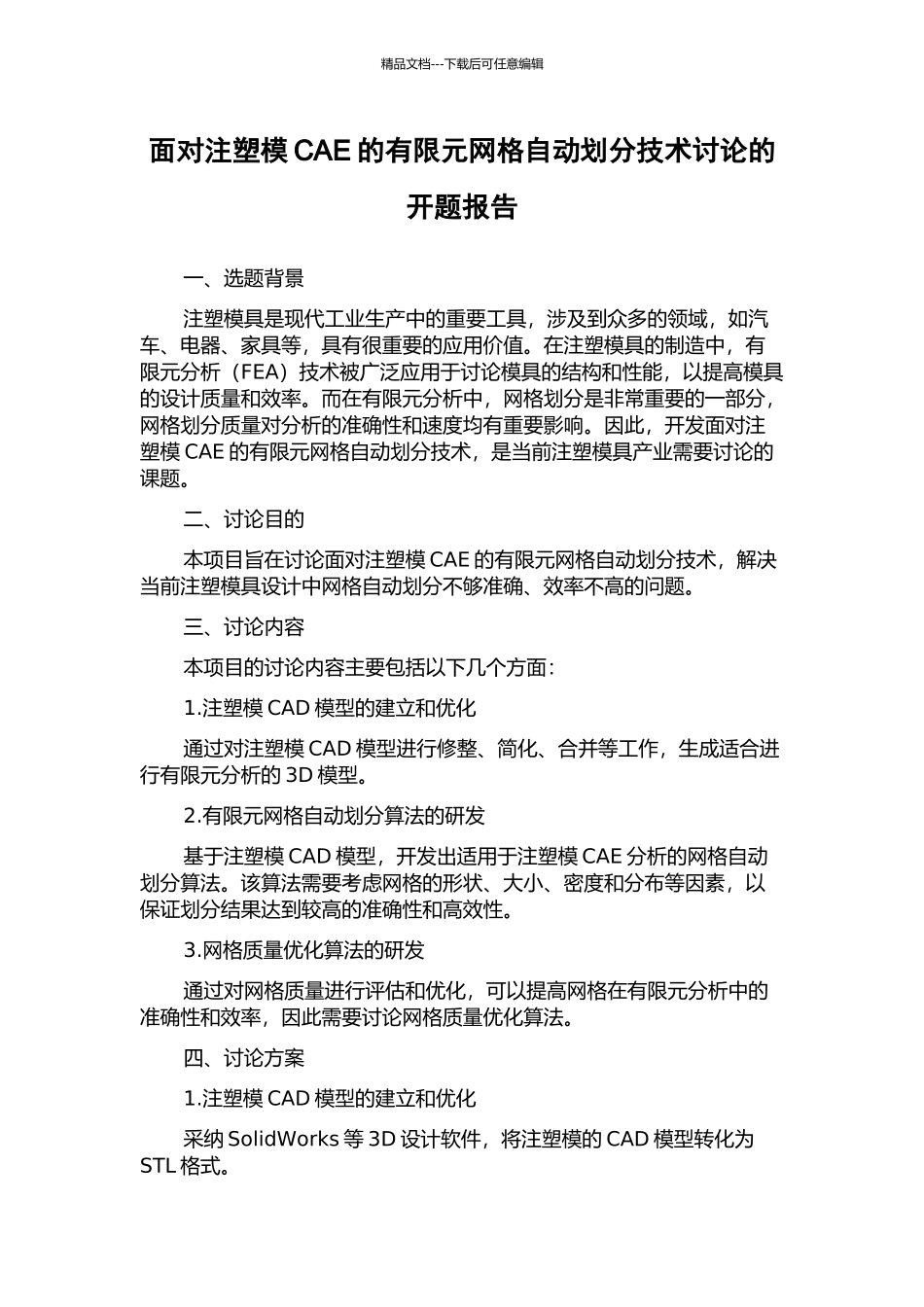

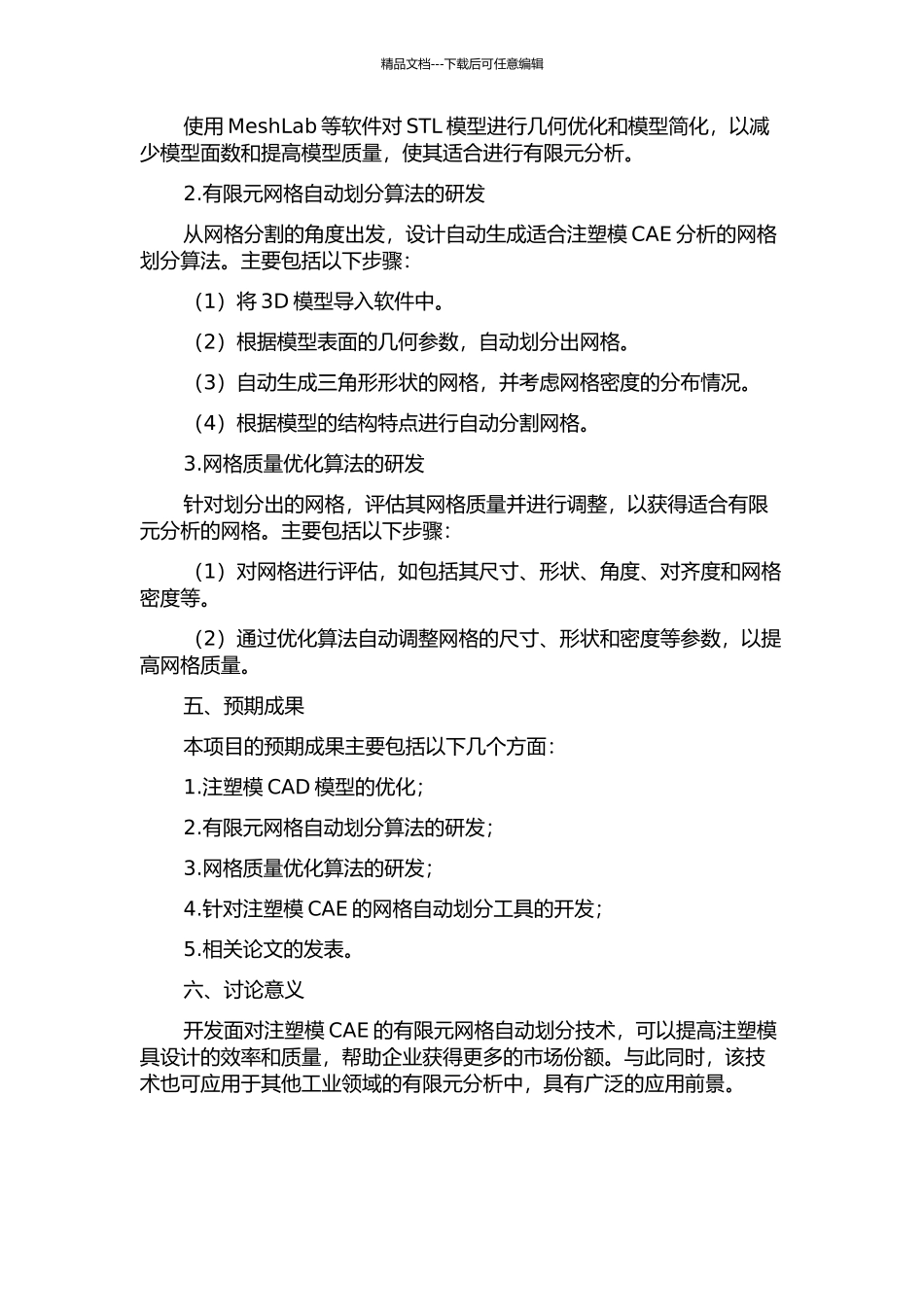

精品文档---下载后可任意编辑面对注塑模 CAE 的有限元网格自动划分技术讨论的开题报告一、选题背景注塑模具是现代工业生产中的重要工具,涉及到众多的领域,如汽车、电器、家具等,具有很重要的应用价值。在注塑模具的制造中,有限元分析(FEA)技术被广泛应用于讨论模具的结构和性能,以提高模具的设计质量和效率。而在有限元分析中,网格划分是非常重要的一部分,网格划分质量对分析的准确性和速度均有重要影响。因此,开发面对注塑模 CAE 的有限元网格自动划分技术,是当前注塑模具产业需要讨论的课题。二、讨论目的本项目旨在讨论面对注塑模 CAE 的有限元网格自动划分技术,解决当前注塑模具设计中网格自动划分不够准确、效率不高的问题。三、讨论内容本项目的讨论内容主要包括以下几个方面:1.注塑模 CAD 模型的建立和优化通过对注塑模 CAD 模型进行修整、简化、合并等工作,生成适合进行有限元分析的 3D 模型。2.有限元网格自动划分算法的研发基于注塑模 CAD 模型,开发出适用于注塑模 CAE 分析的网格自动划分算法。该算法需要考虑网格的形状、大小、密度和分布等因素,以保证划分结果达到较高的准确性和高效性。3.网格质量优化算法的研发通过对网格质量进行评估和优化,可以提高网格在有限元分析中的准确性和效率,因此需要讨论网格质量优化算法。四、讨论方案1.注塑模 CAD 模型的建立和优化采纳 SolidWorks 等 3D 设计软件,将注塑模的 CAD 模型转化为STL 格式。精品文档---下载后可任意编辑使用 MeshLab 等软件对 STL 模型进行几何优化和模型简化,以减少模型面数和提高模型质量,使其适合进行有限元分析。2.有限元网格自动划分算法的研发从网格分割的角度出发,设计自动生成适合注塑模 CAE 分析的网格划分算法。主要包括以下步骤:(1)将 3D 模型导入软件中。(2)根据模型表面的几何参数,自动划分出网格。(3)自动生成三角形形状的网格,并考虑网格密度的分布情况。(4)根据模型的结构特点进行自动分割网格。3.网格质量优化算法的研发针对划分出的网格,评估其网格质量并进行调整,以获得适合有限元分析的网格。主要包括以下步骤:(1)对网格进行评估,如包括其尺寸、形状、角度、对齐度和网格密度等。(2)通过优化算法自动调整网格的尺寸、形状和密度等参数,以提高网格质量。五、预期成果本项目的预期成果主要包括以下几个方面:1.注塑模 CAD 模型的优化;2.有限元网格自动划分算法的研发;...
