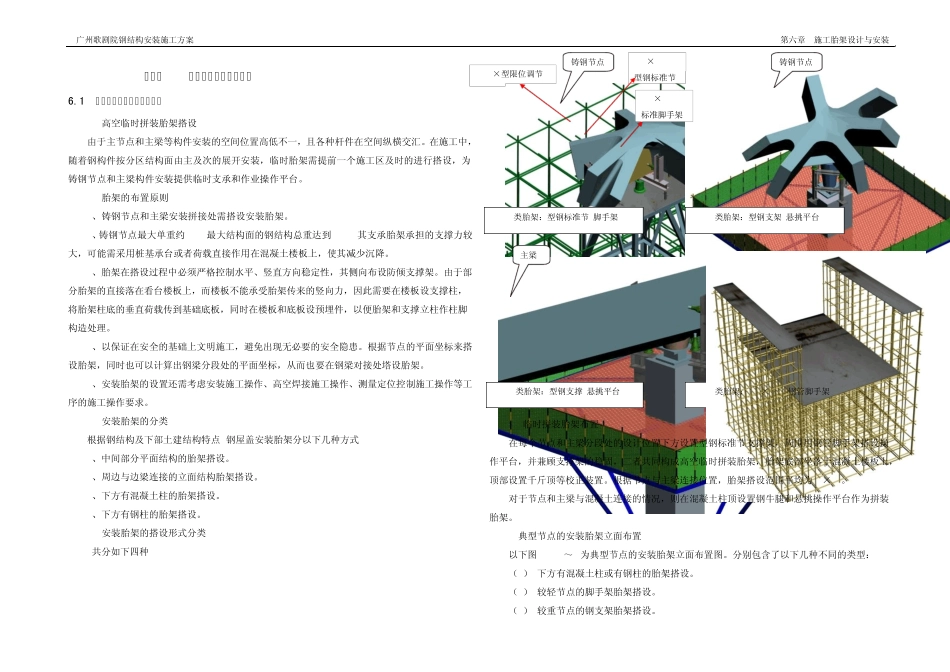

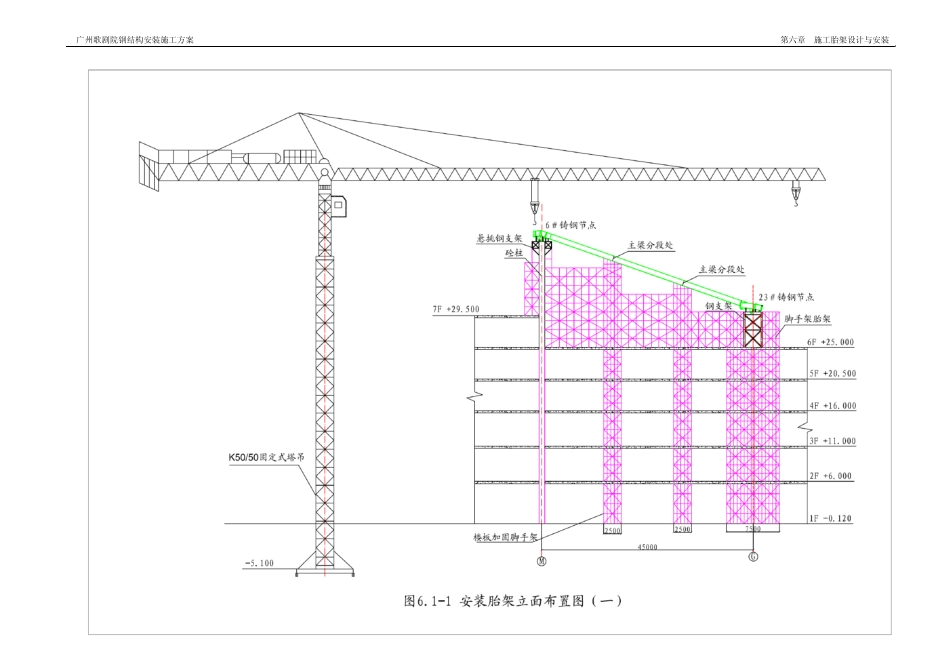

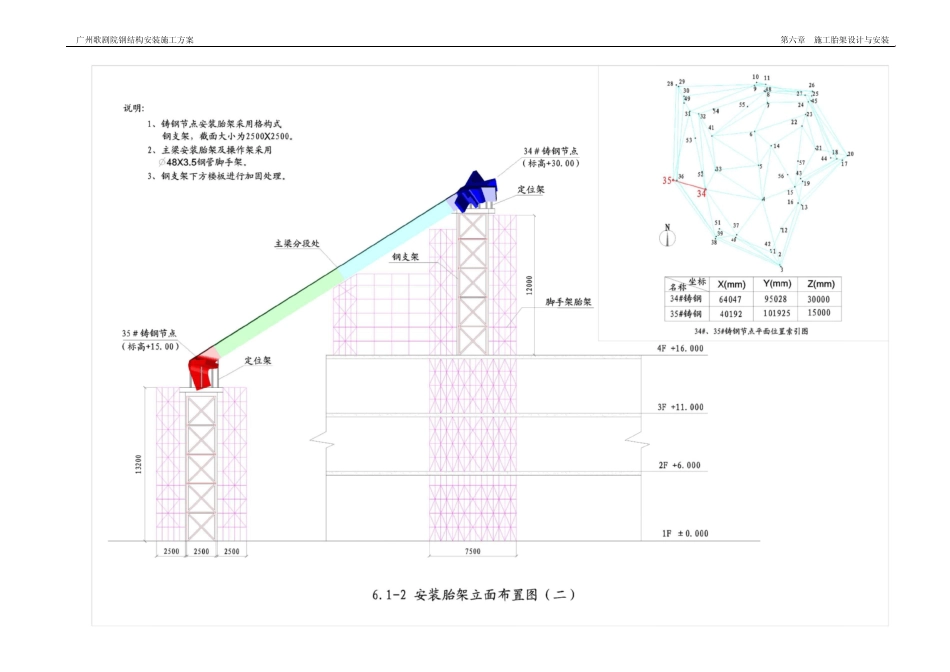

广州歌剧院钢结构安装施工方案 第六章 施工胎架设计与安装 - 39 - 第六章 施工胎架的设计与安装 6.1 安装胎架的设计与布设概述 6.1.1 高空临时拼装胎架搭设 由于主节点和主梁等构件安装的空间位置高低不一,且各种杆件在空间纵横交汇。在施工中,随着钢构件按分区结构面由主及次的展开安装,临时胎架需提前一个施工区及时的进行搭设,为铸钢节点和主梁构件安装提供临时支承和作业操作平台。 6.1.2 胎架的布置原则 1、铸钢节点和主梁安装拼接处需搭设安装胎架。 2、铸钢节点最大单重约 37t,最大结构面的钢结构总重达到 200t,其支承胎架承担的支撑力较大,可能需采用桩基承台或者荷载直接作用在混凝土楼板上,使其减少沉降。 3、胎架在搭设过程中必须严格控制水平、竖直方向稳定性,其侧向布设防倾支撑架。由于部分胎架的直接落在看台楼板上,而楼板不能承受胎架传来的竖向力,因此需要在楼板设支撑柱,将胎架柱底的垂直荷载传到基础底板,同时在楼板和底板设预埋件,以便胎架和支撑立柱作柱脚构造处理。 4、以保证在安全的基础上文明施工,避免出现无必要的安全隐患。根据节点的平面坐标来搭设胎架,同时也可以计算出钢梁分段处的平面坐标,从而也要在钢梁对接处塔设胎架。 5、安装胎架的设置还需考虑安装施工操作、高空焊接施工操作、测量定位控制施工操作等工序的施工操作要求。 6.1.3 安装胎架的分类 根据钢结构及下部土建结构特点,钢屋盖安装胎架分以下几种方式: 1、中间部分平面结构的胎架搭设。 2、周边与边梁连接的立面结构胎架搭设。 3、下方有混凝土柱的胎架搭设。 4、下方有钢柱的胎架搭设。 6.1.4 安装胎架的搭设形式分类 共分如下四种: 6.1.5 临时拼装胎架布置 在每个节点和主梁分段处的设计位置下方设置型钢标准节支撑架,周围用钢管脚手架搭设操作平台,并兼顾支撑架的稳固,二者共同构成高空临时拼装胎架,胎架底部坐落于混凝土楼板上,顶部设置千斤顶等校正装置。根据节点与主梁连接位置,胎架搭设范围平均为 7×7m。 对于节点和主梁与混凝土连接的情况,则在混凝土柱顶设置钢牛腿和悬挑操作平台作为拼装胎架。 6.1.6 典型节点的安装胎架立面布置 以下图 6.1-1~5为典型节点的安装胎架立面布置图。分别包含了以下几种不同的类型: (1) 下方有混凝土柱或有钢柱的胎架搭设。 (2) 较轻节点的脚手架胎架搭设。 (3) 较重节点的钢支架胎架搭设。 ×型限位调节2.5×2.5m型钢标准节 ...
