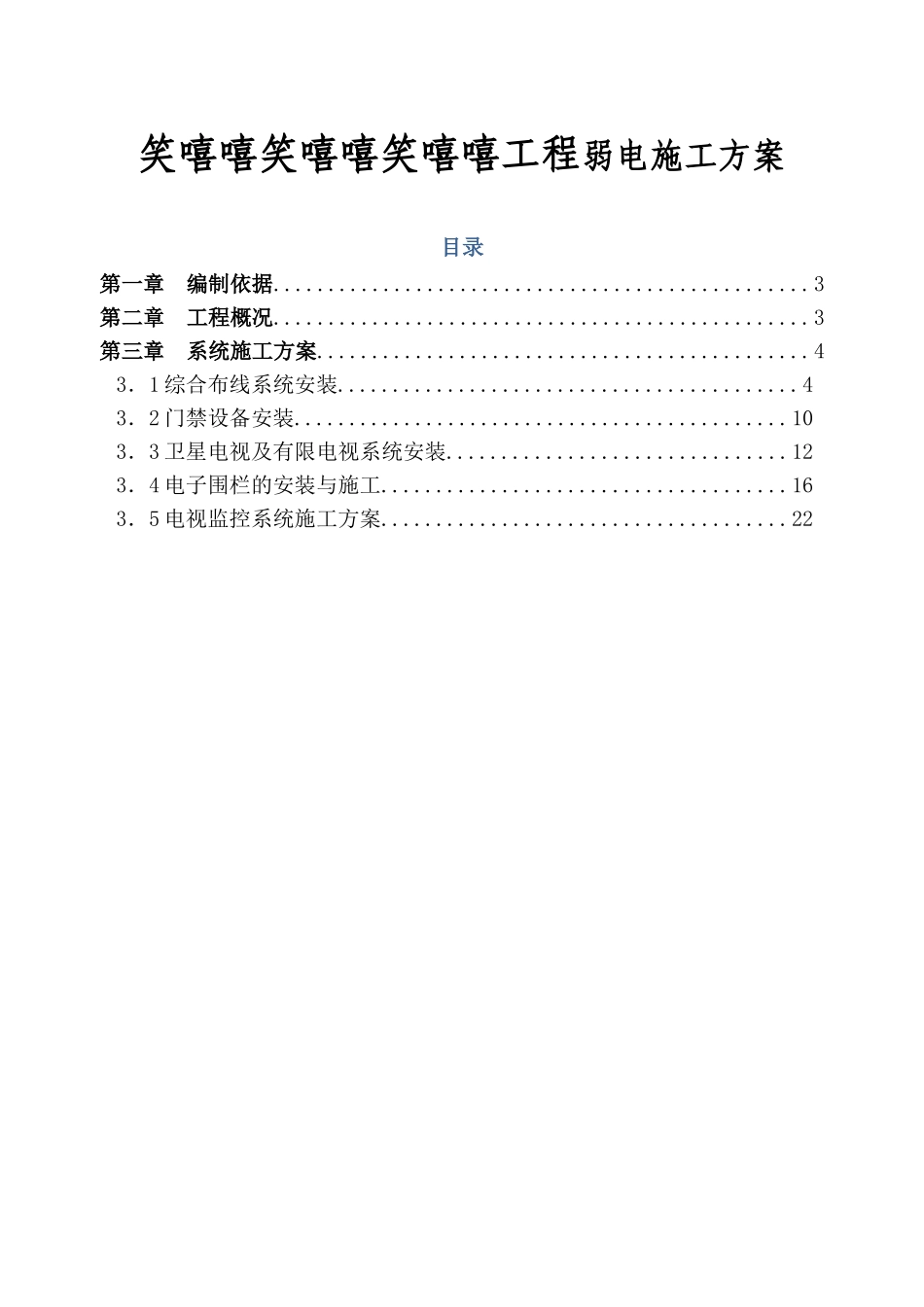

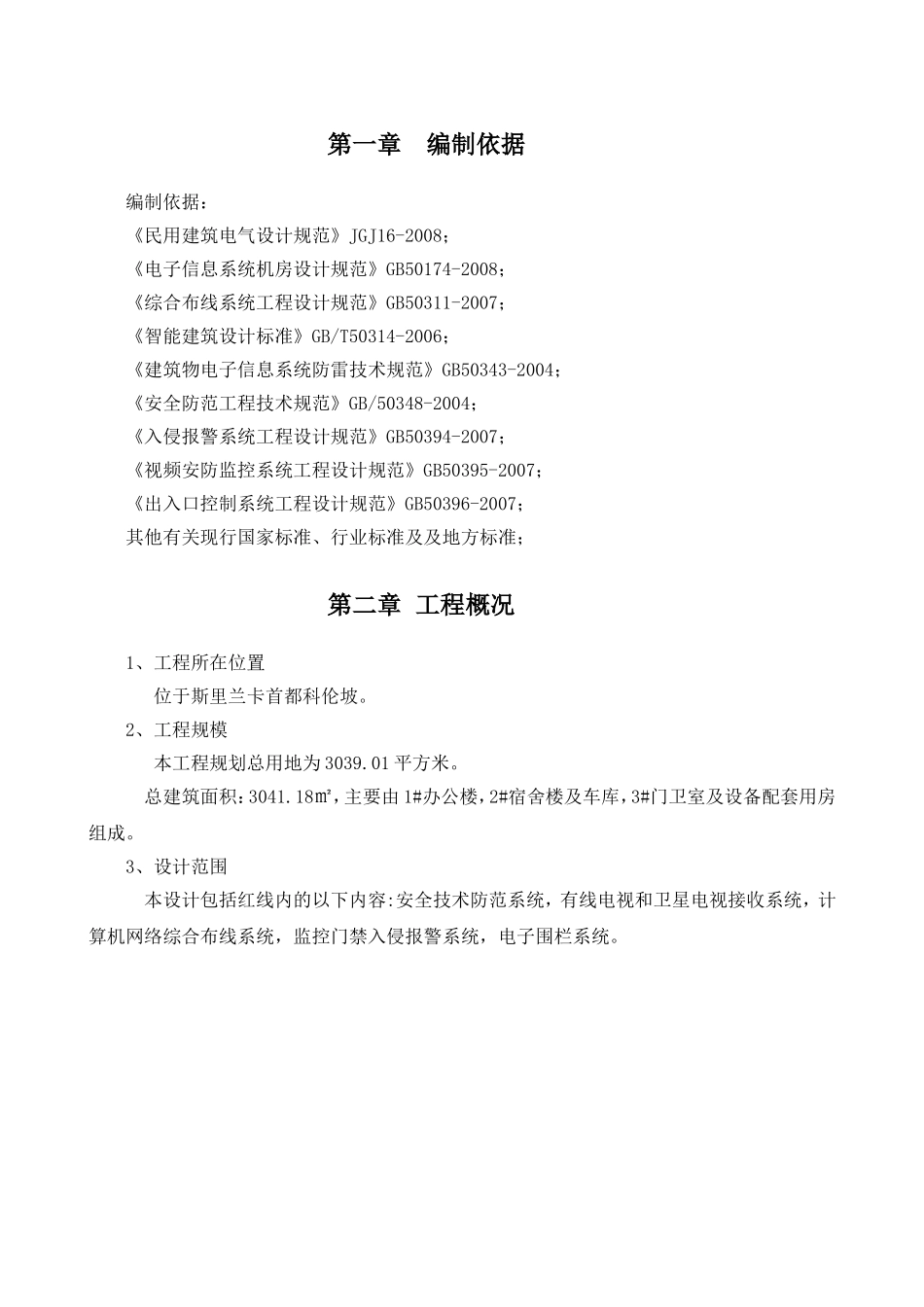

笑嘻嘻笑嘻嘻笑嘻嘻工程弱电施工方案目录第一章编制依据.................................................3第二章工程概况.................................................3第三章系统施工方案.............................................43．1综合布线系统安装..........................................43．2门禁设备安装.............................................103．3卫星电视及有限电视系统安装...............................123．4电子围栏的安装与施工.....................................163．5电视监控系统施工方案.....................................22第一章编制依据编制依据：《民用建筑电气设计规范》JGJ16-2008；《电子信息系统机房设计规范》GB50174-2008；《综合布线系统工程设计规范》GB50311-2007；《智能建筑设计标准》GB/T50314-2006；《建筑物电子信息系统防雷技术规范》GB50343-2004；《安全防范工程技术规范》GB/50348-2004；《入侵报警系统工程设计规范》GB50394-2007；《视频安防监控系统工程设计规范》GB50395-2007；《出入口控制系统工程设计规范》GB50396-2007；其他有关现行国家标准、行业标准及及地方标准；第二章工程概况1、工程所在位置位于斯里兰卡首都科伦坡。2、工程规模本工程规划总用地为3039.01平方米。总建筑面积：3041.18㎡，主要由1#办公楼，2#宿舍楼及车库，3#门卫室及设备配套用房组成。3、设计范围本设计包括红线内的以下内容:安全技术防范系统，有线电视和卫星电视接收系统，计算机网络综合布线系统，监控门禁入侵报警系统，电子围栏系统。第三章系统施工方案3．1综合布线系统安装3.1.1工艺流程3.1.2器材检验在设备材料进场后必须进行现场检测验收，检查如下：(1)工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。(2)经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。(3)工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。线缆的检验要求如下：(1)工程使用的电缆、电线和光缆型式、规格应符合设计的规定和合同要求。(2)电缆所附标志、标签内容应齐全、清晰。(3)电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。(4)光缆开盘后应检查光缆外表有无损伤，光缆封头是否良好，并应检查光缆合格证及检验测试数据。并进行衰减及长度测试，看是否光纤衰减是否符合要求及有无断纤现象存在。(5)光纤接插软线，两端的活动连接头端面应装有合适的保护盖帽。(6)光、电缆交接设备的编排及标志名称应与设计相符，各类标志名称应统一，标志位置准确、清晰。3.1.3管路敷设（1）预埋线槽和暗管敷设线缆应符合下列规定：1）敷设管道的两端应有标志，表示出房号、序号和长度。2）管道内应无阻挡，管口应无毛刺，并安置牵引线或拉线。3）敷设暗管宜采用钢管或阻燃硬质(PVC)塑料管，暗管布放对绞电缆时，管道的截面利用率应为25％～30％。地面线槽应采用金属线槽，线槽的截面利用率不应超过40％。采用钢管敷设的管路，应避免出现超过2个90°的弯曲（否则应增加过线盒），且弯管半径大于管径的6倍。（2）、设置电缆桥架和线槽敷设缆线应符合下列规定：1）桥架顶部距顶棚或其他障碍物不应小300mm，桥架内横断面利用率不应超过50％。2）电缆桥架、线槽内线缆垂直敷设时，在线缆的上端和每间隔1.5m处，应固定在桥架内支撑架上；水平敷设时，线缆应顺直，尽量不交叉，进出线槽部位、转弯处等两侧300mm设置固定点。3）在吊顶内设置电缆线槽时，槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过40％。4）在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀、松紧适度。5）吊顶内金属线槽敷设线缆时，应考虑防火。要求缆线敷设应单独设置吊架，不得布放在吊顶吊架上。缆线护套应阻燃，缆线截面选用应符合设计要求...
