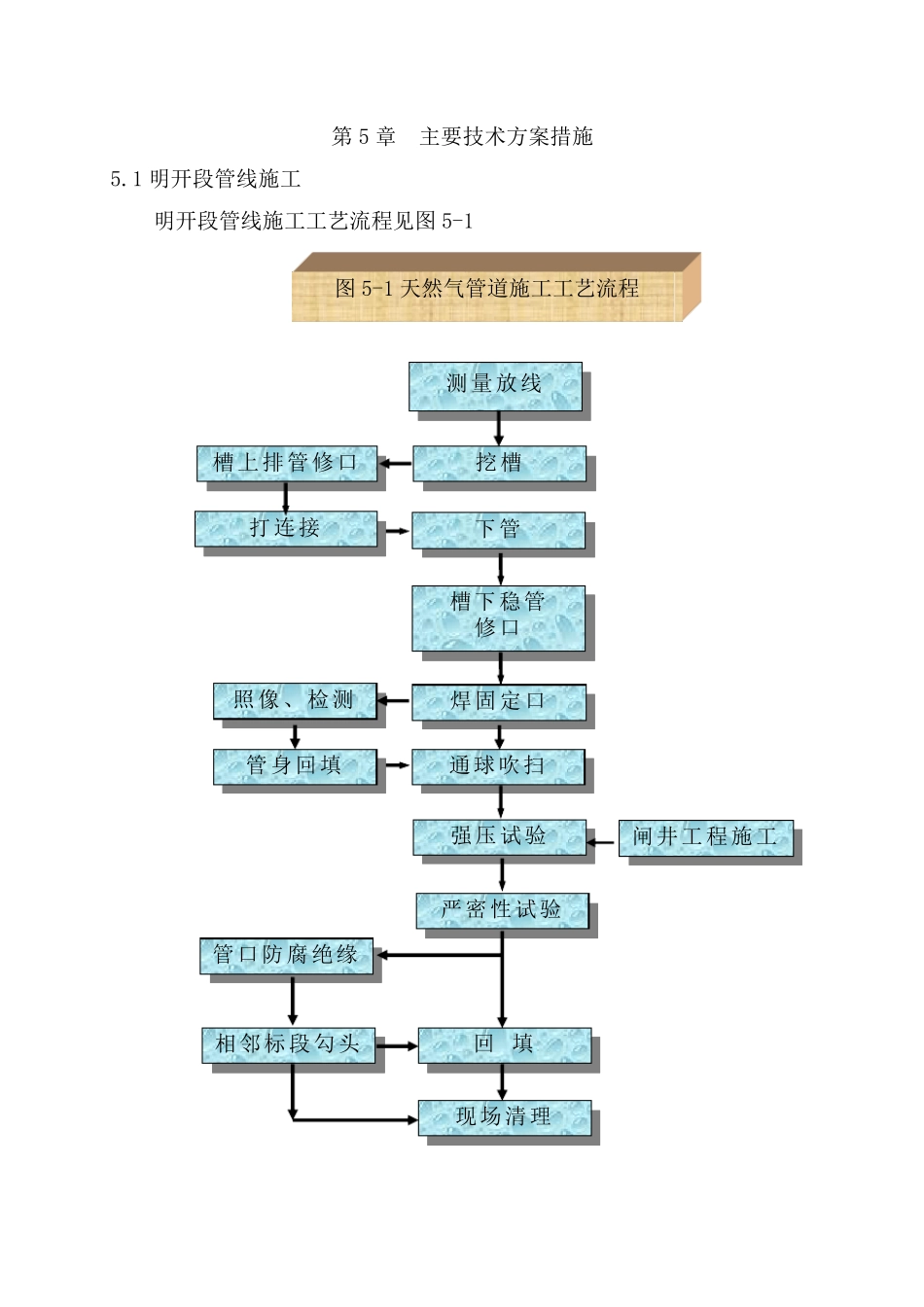

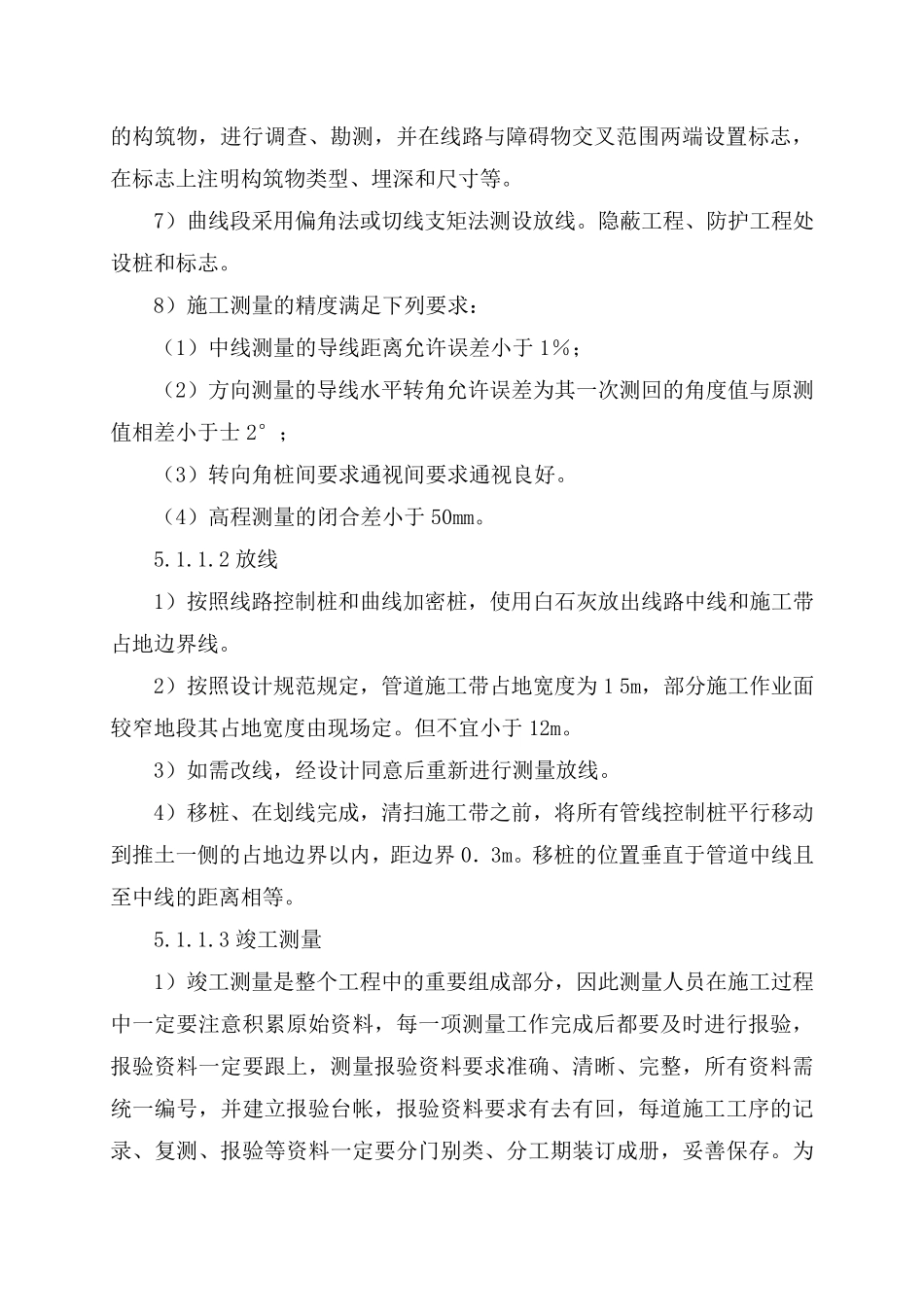

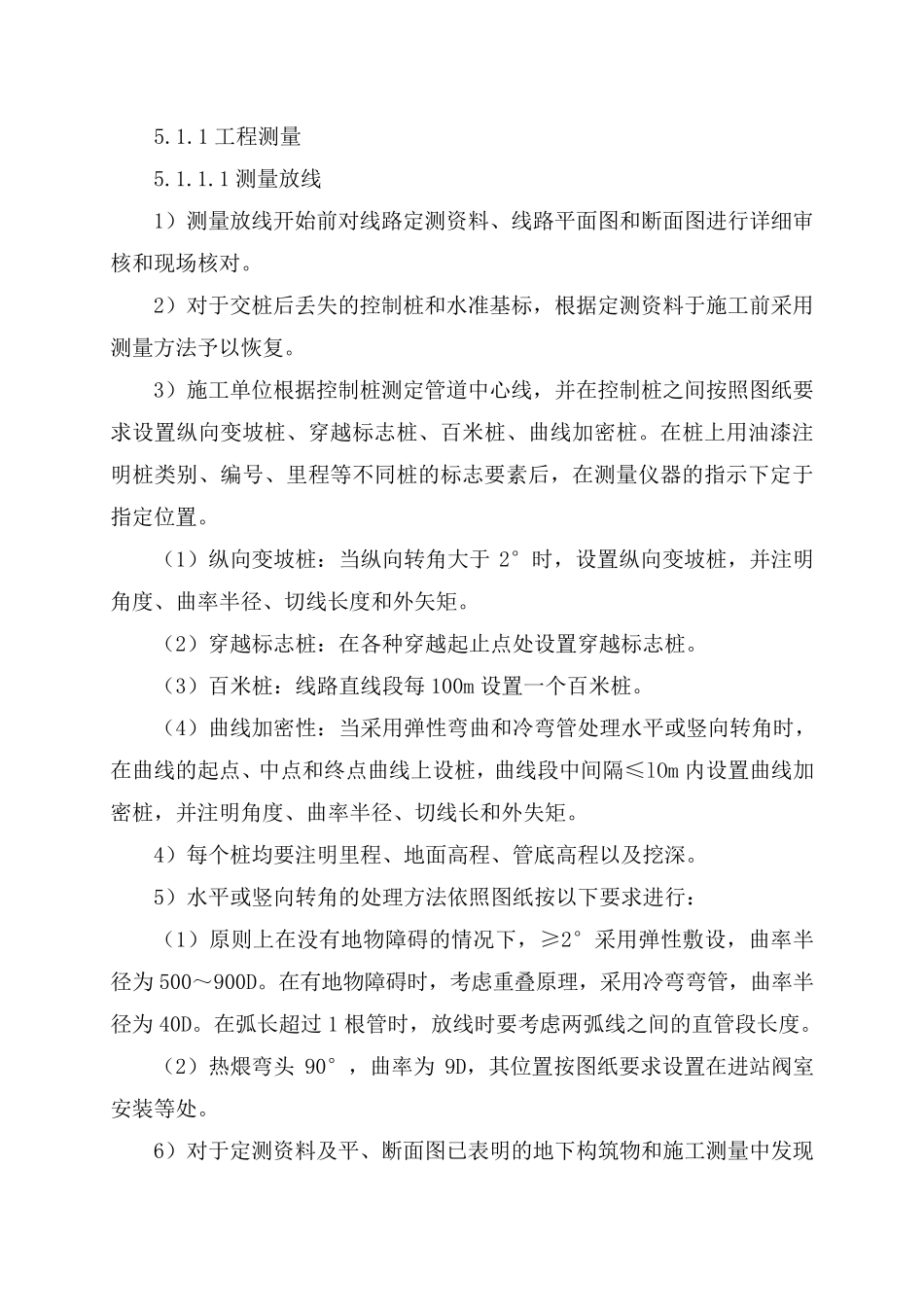

第5 章 主要技术方案措施 5.1 明开段管线施工 明开段管线施工工艺流程见图5-1 相邻标段勾头 图5-1 天然气管道施工工艺流程 测量放线 通球吹扫 下管 槽下稳管 修口 焊固定口 打连接 照像、检测 槽上排管修口 强压试验 回 填 管口防腐绝缘 管身回填 严密性试验 现场清理 挖槽 闸井工程施工 5.1.1 工程测量 5.1.1.1 测量放线 1）测量放线开始前对线路定测资料、线路平面图和断面图进行详细审核和现场核对。 2）对于交桩后丢失的控制桩和水准基标，根据定测资料于施工前采用测量方法予以恢复。 3）施工单位根据控制桩测定管道中心线，并在控制桩之间按照图纸要求设置纵向变坡桩、穿越标志桩、百米桩、曲线加密桩。在桩上用油漆注明桩类别、编号、里程等不同桩的标志要素后，在测量仪器的指示下定于指定位置。 （1）纵向变坡桩：当纵向转角大于2°时，设置纵向变坡桩，并注明角度、曲率半径、切线长度和外矢矩。 （2）穿越标志桩：在各种穿越起止点处设置穿越标志桩。 （3）百米桩：线路直线段每100m 设置一个百米桩。 （4）曲线加密性：当采用弹性弯曲和冷弯管处理水平或竖向转角时，在曲线的起点、中点和终点曲线上设桩，曲线段中间隔≤lOm 内设置曲线加密桩，并注明角度、曲率半径、切线长和外失矩。 4）每个桩均要注明里程、地面高程、管底高程以及挖深。 5）水平或竖向转角的处理方法依照图纸按以下要求进行： （1）原则上在没有地物障碍的情况下，≥2°采用弹性敷 设，曲率半径为 500～ 900D。在有地物障碍时，考 虑 重 叠 原理，采用冷弯弯管，曲率半径为 40D。在弧 长超 过 1 根管时，放线时要考 虑 两 弧 线之间的直管段长度。 （2）热 煨 弯头90°，曲率为9D，其 位置按图纸要求设置在进站 阀 室安 装 等处。 6）对于定测资料及平、断面图已 表 明的地下构 筑 物和施工测量中发 现 的构筑物，进行调查、勘测，并在线路与障碍物交叉范围两端设置标志，在标志上注明构筑物类型、埋深和尺寸等。 7）曲线段采用偏角法或切线支矩法测设放线。隐蔽工程、防护工程处设桩和标志。 8）施工测量的精度满足下列要求： （1）中线测量的导线距离允许误差小于1％； （2）方向测量的导线水平转角允许误差为其一次测回的角度值与原测值相差小于士2°； （3）转向角桩间要求通视间要求通视良好。 （4）高程测量的闭合差小于50mm。 5.1.1.2 放线 1）按照线路控制桩和曲线加...
