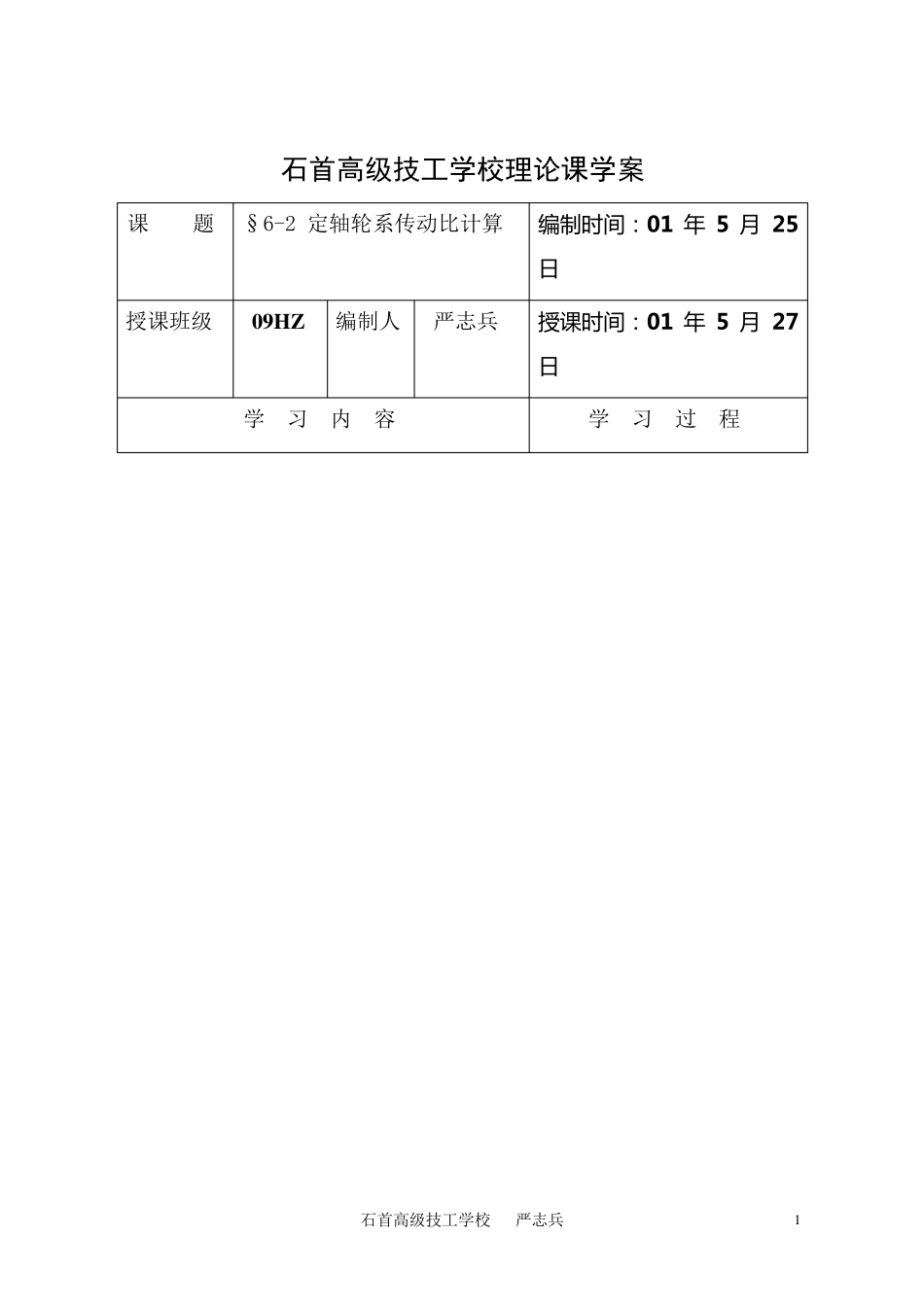

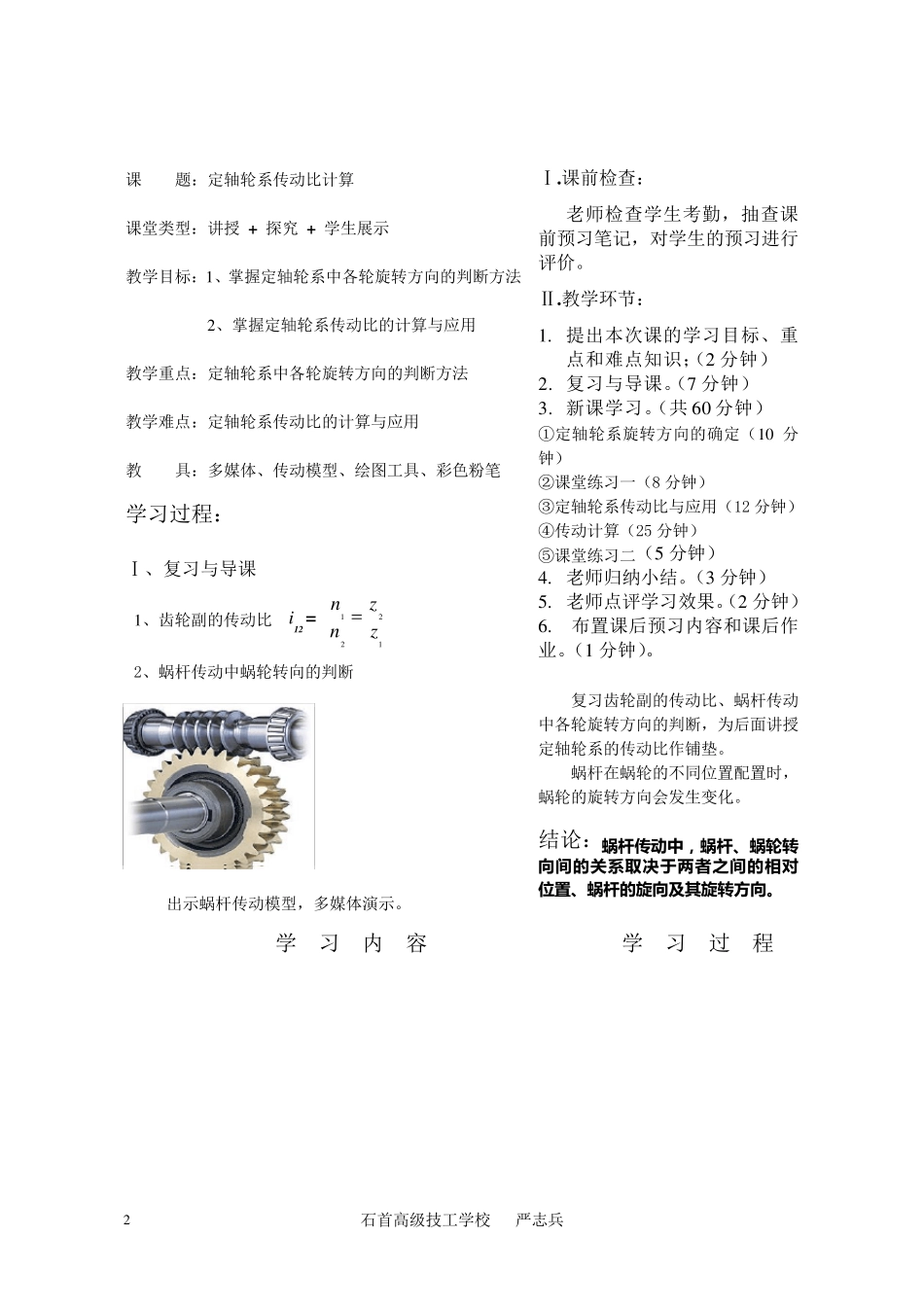

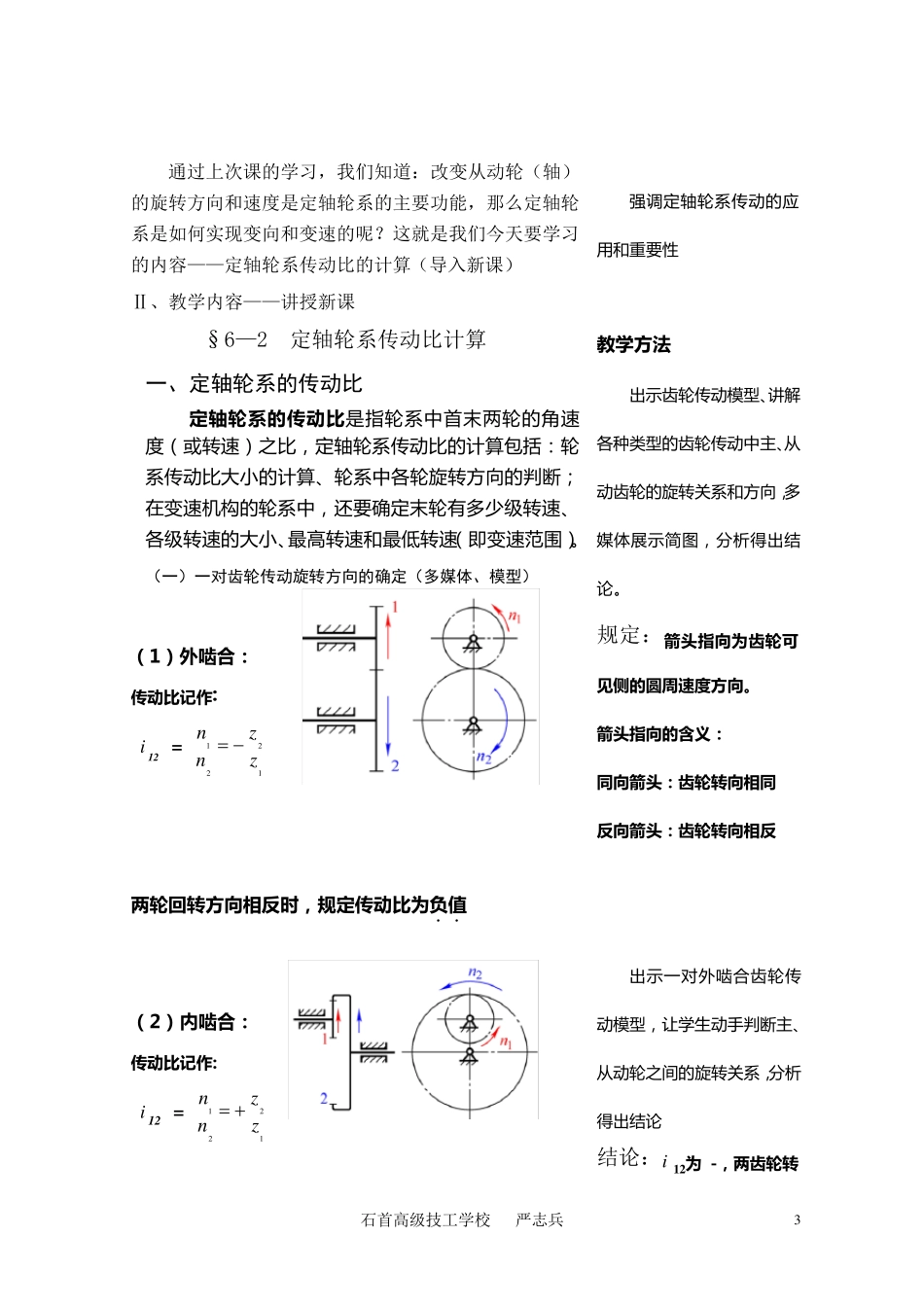

石首高级技工学校 严志兵 1 石首高级技工学校理论课学案 课 题 §6-2 定轴轮系传动比计算 编 制时间：01 年 5 月 25日 授课班级 09HZ 编制人 严志兵 授课时间：01 年 5 月 27日 学 习 内 容 学 习 过 程 石首高级技工学校 严志兵 2 课 题：定轴轮系传动比计算 课堂类型：讲授 + 探究 + 学生展示 教学目标：1 、掌握定轴轮系中各轮旋转方向的判断方法 2 、掌握定轴轮系传动比的计算与应用 教学重点：定轴轮系中各轮旋转方向的判断方法 教学难点：定轴轮系传动比的计算与应用 教 具：多媒体、传动模型、绘图工具、彩色粉笔 学习过程： Ⅰ、复习与导课 1 、齿轮副的传动比 i12 = 1221zznn 2、蜗杆传动中蜗轮转向的判断 出示蜗杆传动模型，多媒体演示。 Ⅰ.课前检查： 老师检查学生考勤，抽查课前预习笔记，对学生的预习进行评价。 Ⅱ.教学环节： 1 . 提出本次课的学习目标、重点和难点知识；（2 分钟） 2 . 复习与导课。（7 分钟） 3 . 新课学习。（共 6 0 分钟） ①定轴轮系旋转方向的确定（1 0 分钟） ②课堂练习一（8 分钟） ③定轴轮系传动比与应用（12 分钟） ④传动计算（25 分钟） ⑤课堂练习二（5 分钟） 4 . 老师归纳小结。（3 分钟） 5 . 老师点评学习效果。（2 分钟） 6 . 布置课后预习内容和课后作业。（1 分钟）。 复习齿轮副的传动比、蜗杆传动中各轮旋转方向的判断，为后面讲授定轴轮系的传动比作铺垫。 蜗杆在蜗轮的不同位置配置时，蜗轮的旋转方向会发生变化。 结论：蜗 杆 传 动 中 ， 蜗 杆 、蜗 轮转向间的关系取决于两者之间的相对位置、蜗 杆 的旋向及其旋转方向。 学 习 内 容 学 习 过 程 石首高级技工学校 严志兵 3 通过上次课的学习，我们知道：改变从动轮（轴）的旋转方向和速度是定轴轮系的主要功能，那么定轴轮系是如何实现变向和变速的呢？这就是我们今天要学习的内容——定轴轮系传动比的计算（导入新课） Ⅱ、教学内容——讲授新课 §6—2 定轴轮系传动比计算 一、定轴轮系的传动比 定 轴 轮 系 的 传 动 比 是 指 轮 系 中 首 末 两 轮 的 角 速度 （ 或 转 速 ） 之 比 ， 定 轴 轮 系 传 动 比 的 计 算 包 括 ： 轮系 传 动 比 大 小 的 计 算 、轮 系 中 各轮 旋转 方向的 判断；在变速 机构的 轮 系 中 ...
