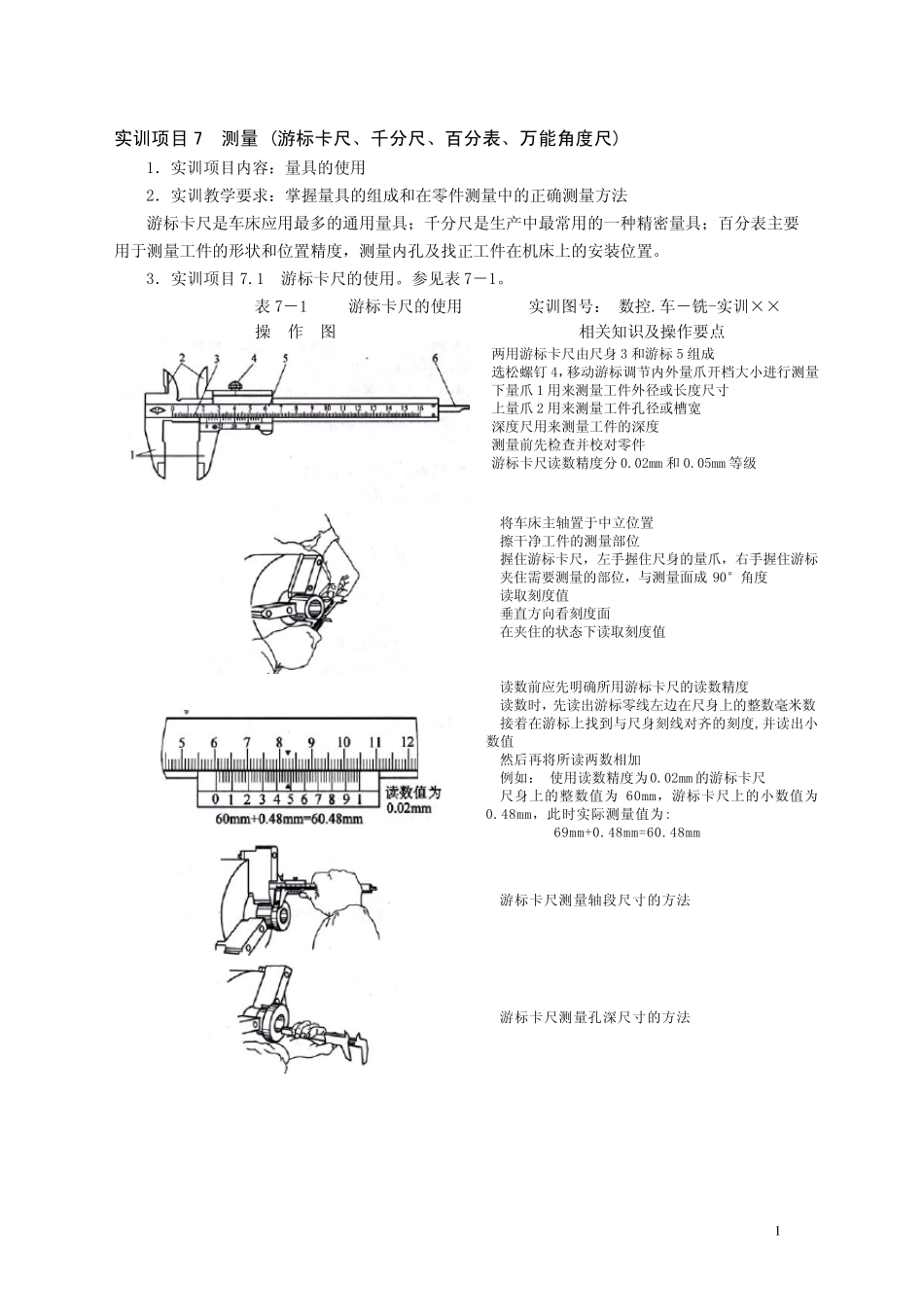

1实训项目7 测量 (游标卡尺、千分尺、百分表、万能角度尺) 1． 实 训 项 目 内 容 ： 量 具 的 使 用 2． 实 训 教 学 要 求 ： 掌 握 量 具 的 组 成 和 在 零 件 测 量 中 的 正 确 测 量 方 法 游 标 卡 尺 是 车 床 应 用 最 多 的 通 用 量 具 ； 千 分 尺 是 生 产 中 最 常 用 的 一 种 精 密 量 具 ； 百 分 表 主 要用 于 测 量 工 件 的 形 状 和 位 置 精 度 ， 测 量 内 孔 及 找 正 工 件 在 机 床 上 的 安 装 位 置 。 3． 实 训 项 目 7.1 游 标 卡 尺 的 使 用 。 参 见 表 7－ 1。 表 7－ 1 游 标 卡 尺 的 使 用 实 训 图 号 ： 数 控 .车 － 铣 -实 训 × × 操 作 图 相 关 知 识 及 操 作 要 点 两 用 游 标 卡 尺 由 尺 身 3 和 游 标 5 组 成 选 松 螺 钉 4，移 动 游 标 调 节 内 外 量 爪 开 档 大 小 进 行 测 量下 量 爪 1 用 来 测 量 工 件 外 径 或 长 度 尺 寸 上 量 爪 2 用 来 测 量 工 件 孔 径 或 槽 宽 深 度 尺 用 来 测 量 工 件 的 深 度 测 量 前 先 检 查 并 校 对 零 件 游 标 卡 尺 读 数 精 度 分 0.02mm 和 0.05mm 等 级 将 车 床 主 轴 置 于 中 立 位 置 擦干净工 件 的 测 量 部位 握 住游 标 卡 尺 ， 左手握 住尺 身 的 量 爪 ， 右手握 住游 标夹住需要 测 量 的 部位 ， 与测 量 面成90°角度 读 取刻度 值 垂直方 向看刻度 面 在 夹住的 状 态下 读 取刻度 值 读 数 前 应 先 明确 所用 游 标 卡 尺 的 读 数 精 度 读 数 时， 先 读 出游 标 零 线左边在 尺 身 上 的 整数 毫米数接着 在 游 标 上 找 到 与尺 身 刻线对 齐 的 刻度 ,并 读 出小数 值 然 后 再 将 所读 两 数 相 加 例 如 ： 使 用 读 数 精 度 为 0.02mm 的 游 标 卡 尺 尺 身 上 的 整数 值为60mm， 游 标 卡 尺 上 的 小 数 值为0.48mm， 此 时实 际 测 量 值为 : 69mm+0.48mm=60.48mm 游 标 卡 尺 测 量 轴 段 尺 寸 的 方 法 游 标 卡 尺 ...
