实训项目三光幻广州塔电路

实训项目三光幻广州塔电路_第1页
1/47
实训项目三光幻广州塔电路_第2页
2/47
实训项目三光幻广州塔电路_第3页
3/47

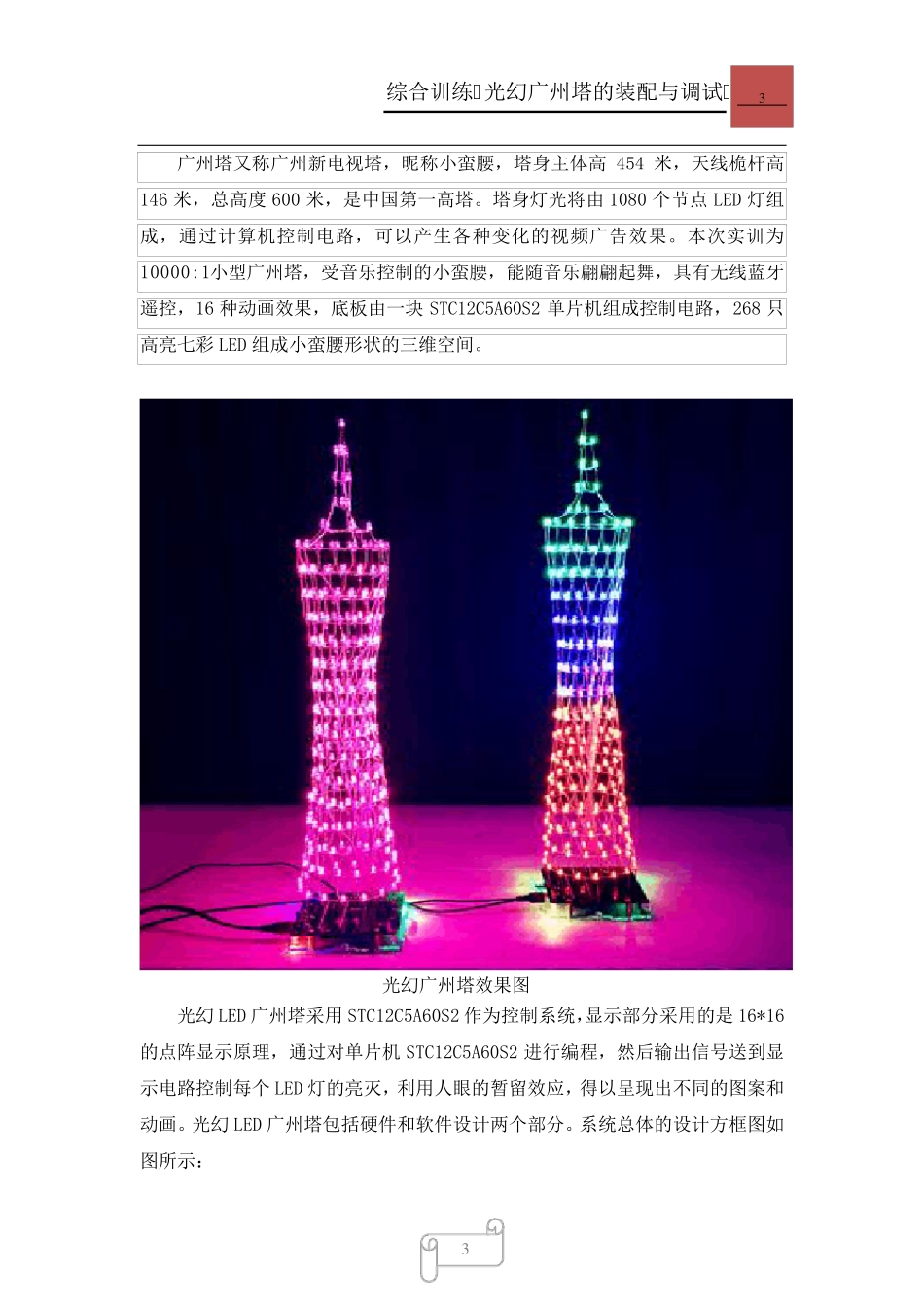

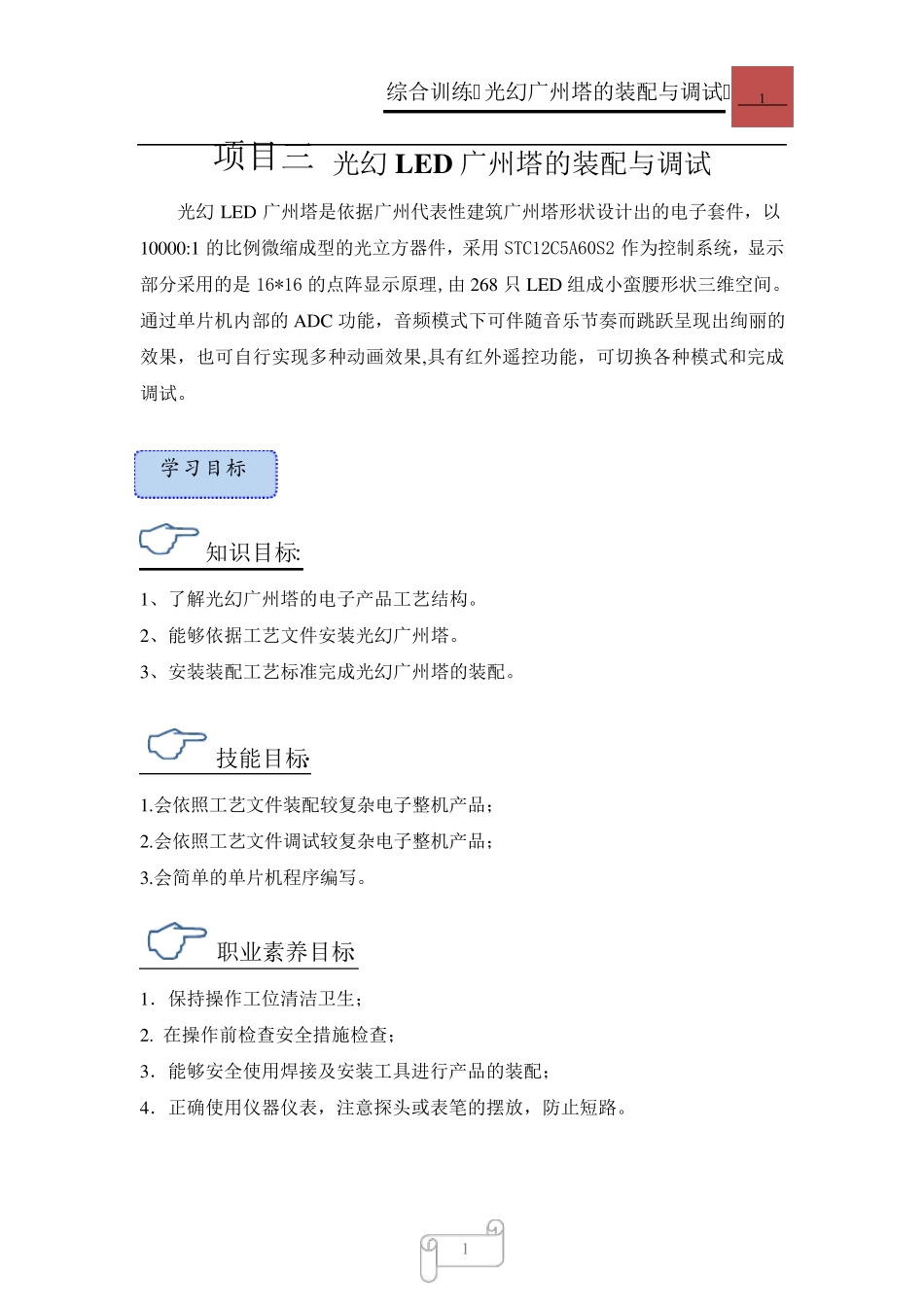

综合训练 光幻广州塔的装配与调试 1 1 项目三 光幻LED 广州塔的装配与调试 光幻LED 广州塔是依据广州代表性建筑广州塔形状设计出的电子套件,以10000:1 的比例微缩成型的光立方器件,采用STC12C5A60S2 作为控制系统,显示部分采用的是16*16 的点阵显示原理,由268 只LED 组成小蛮腰形状三维空间。通过单片机内部的ADC 功能,音频模式下可伴随音乐节奏而跳跃呈现出绚丽的效果,也可自行实现多种动画效果,具有红外遥控功能,可切换各种模式和完成调试。 知识目标: 1、了解光幻广州塔的电子产品工艺结构。 2、能够依据工艺文件安装光幻广州塔。 3、安装装配工艺标准完成光幻广州塔的装配。 技能目标: 1.会依照工艺文件装配较复杂电子整机产品; 2.会依照工艺文件调试较复杂电子整机产品; 3.会简单的单片机程序编写。 职业素养目标: 1.保持操作工位清洁卫生; 2. 在 操作前 检 查 安全 措 施 检 查 ; 3.能够安全 使 用焊 接 及 安装工具进 行产品的装配; 4.正 确 使 用仪 器仪 表,注 意 探 头 或 表笔 的摆 放 ,防 止 短 路 。 学 习 目 标 综合训练 光幻广州塔的装配与调试 2 2 任务一 认识电路 广州塔夜景 1 广州塔夜景 2 综合训练 光幻广州塔的装配与调试 3 3 广州塔又称广州新电视塔,昵称小蛮腰,塔身主体高454 米,天线桅杆高146 米,总高度600 米,是中国第一高塔。塔身灯光将由 1080 个节点 LED 灯组成,通过计算机控制电路,可以产生各种变化的视频广告效果。本次实训为10000:1小型广州塔,受音乐控制的小蛮腰,能随音乐翩翩起舞,具有无线蓝牙遥控,16 种动画效果,底板由一块 STC12C5A60S2 单片机组成控制电路,268 只高亮七彩 LED 组成小蛮腰形状的三维空间。 光幻广州塔效果图 光幻LED 广州塔采用 STC12C5A60S2 作为控制系统,显示部分采用的是16*16的点阵显示原理,通过对单片机 STC12C5A60S2 进行编程,然后输出信号送到显示电路控制每个 LED 灯的亮灭,利用人眼的暂留效应,得以呈现出不同的图案和动画。光幻LED 广州塔包括硬件和软件设计两个部分。系统总体的设计方框图如图所示: 综合训练 光幻广州塔的装配与调试 4 4 图 系统方框图 1.硬件实现及单元电路设计 1.1 主控制模块 主控电路一块STC12C5A60S2 单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机,是高速/低功耗/超强抗干扰的新一代8051 单片...
