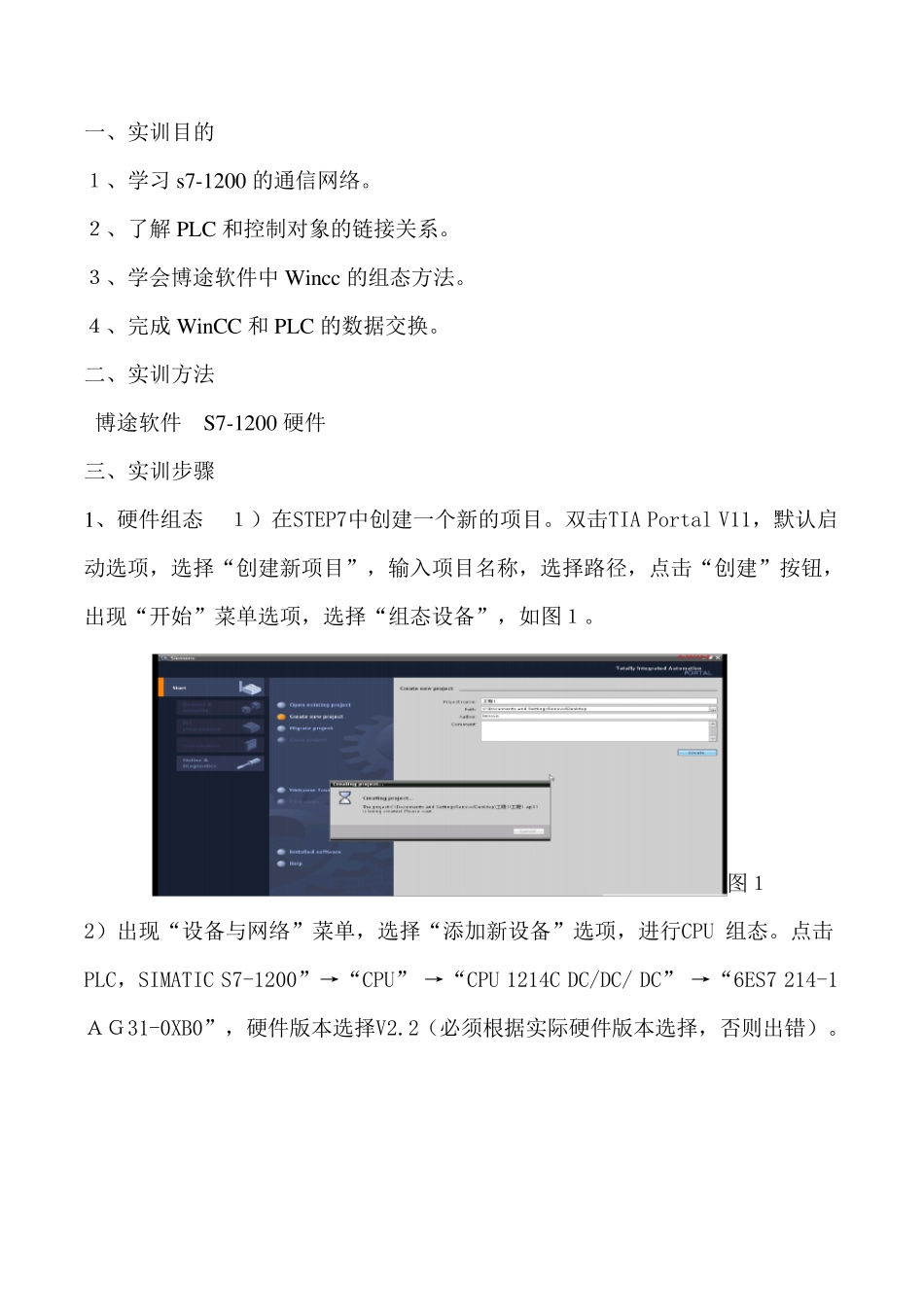

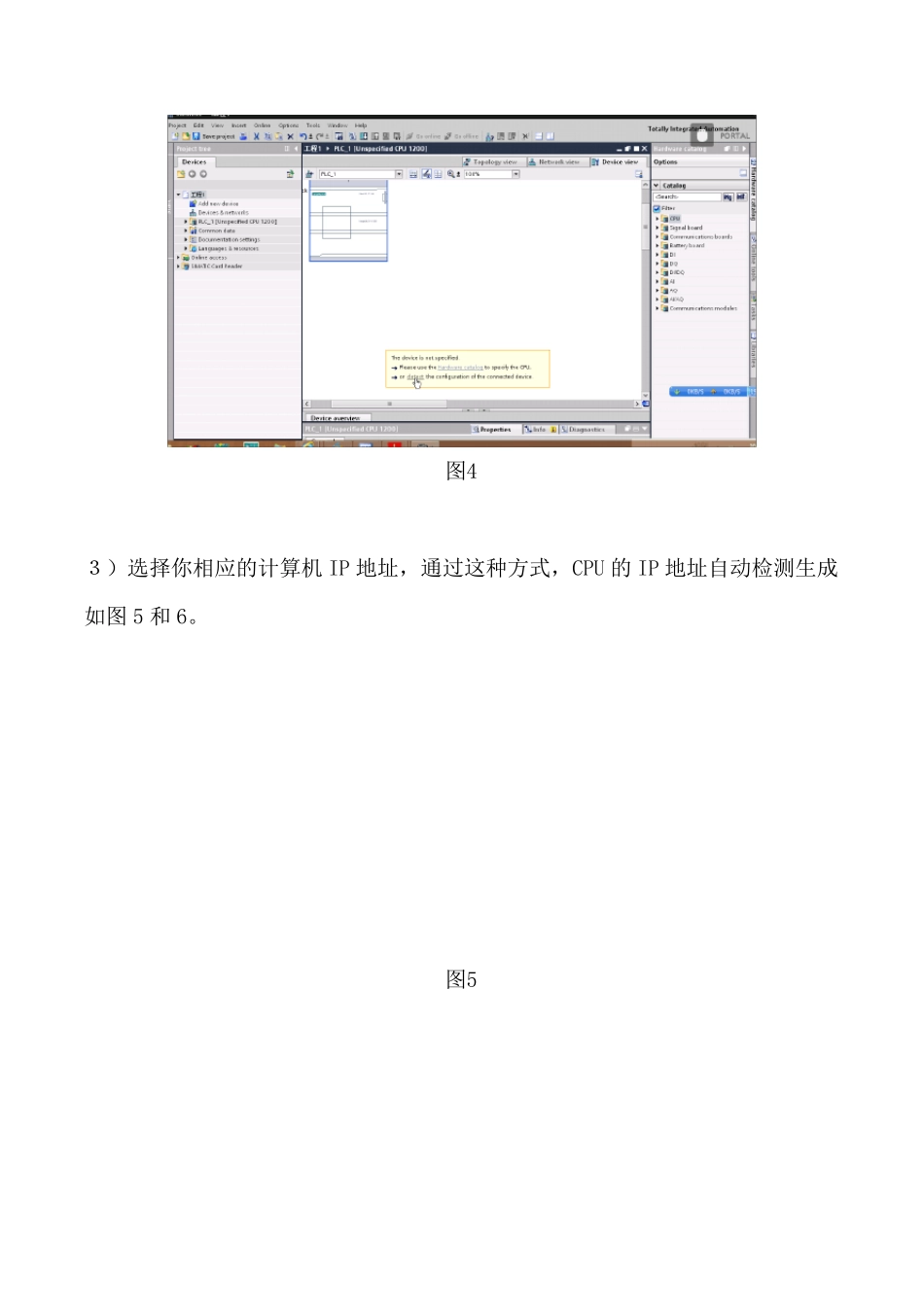

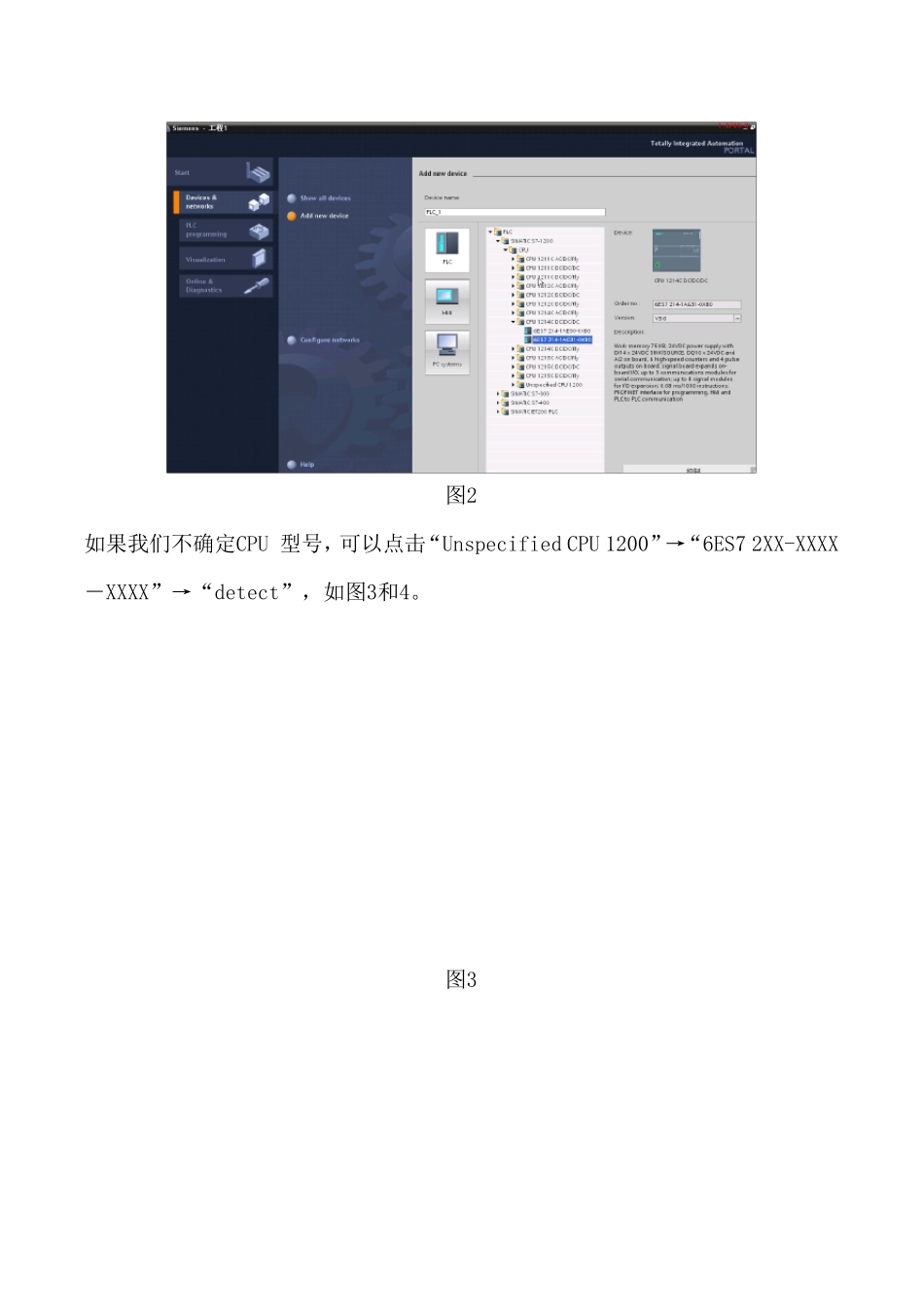

一、实训目的 １、学习s7-1200 的通信网络。 ２、了解PLC 和控制对象的链接关系。 ３、学会博途软件中Wincc 的组态方法。 ４、完成WinCC 和PLC 的数据交换。 二、实训方法 博途软件 S7-1200 硬件 三、实训步骤 1、硬件组态 １）在STEP7中创建一个新的项目。双击TIA Portal V11，默认启动选项，选择“创建新项目”，输入项目名称，选择路径，点击“创建”按钮，出现“开始”菜单选项，选择“组态设备”，如图１。 图１ 2）出现“设备与网络”菜单，选择“添加新设备”选项，进行CPU 组态。点击PLC，SIMATIC S7-1200”→“CPU” →“CPU 1214C DC/DC/ DC” →“6ES7 214-1ＡＧ31-0XB0”，硬件版本选择V2.2（必须根据实际硬件版本选择，否则出错）。 图2 如果我们不确定CPU 型号，可以点击“Unspecified CPU 1200”→“6ES7 2XX-XXXX－XXXX”→“detect”，如图3和4。 图3 图4 ３）选择你相应的计算机IP 地址，通过这种方式，CPU 的IP 地址自动检测生成如图5 和6。 图5 图6 4）CPU的IP地址及ＰＲＯＦＩＢＵＳ地址的配置，根据实际硬件版本选择即运行此程序的计算机IP地址，对于新的CPU需添加一个子网，点击“添加新子网”，配置完成后保存项目，如图7和8。 图7 图8 2、Win CC 画面编辑 １）在 Win CC 中建立 HMI 画面，如图9。 图9 ２）添加通信模块：硬件目录→ｃｏｎｍｕｎｉｃａｔｉｏｎｓ ｍｏｄｕｌｅｓ→ＰＲＯＦＩＮＥＴ→ＣＰ１６２３→ＩＥ ｇｅｎｅｒａｌ 修改 WinCC 地址及ＰＲＯＦＩＮＥＴ地址如图１０（２） （１） （２） 图１０ ３）编译：编译无错后下载 CPU，如图１１（１）和（２） （１） （２） 图１１ ３、１）ＰＬＣ编程：编程过后连网检查有无错误，无误后点击运行，如图１２（２）开关Ｓ０１动作后灯Ｌ０１亮 （１） （２） 图１２ 控制灯的亮灭既可以手动控制也可以由程序控制，改变Ｍ１与Ｍ２的０和１状态来控制灯的亮和灭。程序如下图１３，点击下载按钮重新下载，再点击运行，以此无需手动操作即可控制Ｌ０１。 图１３ ２）建立画面，修改按钮属性及动画属性，如图１４（１）和（２） （１） （２） （３） 如图１４ 3、运行测试：运行 Win CC，观察监控结果。 运行结果：点击开始灯亮，再点击停止按钮灯灭，点击退出按钮，退出运行程序。 4 、实训小结 通过这次实验，增强了我们的动手、思考和解决问题的能力。在整个实验过程...
