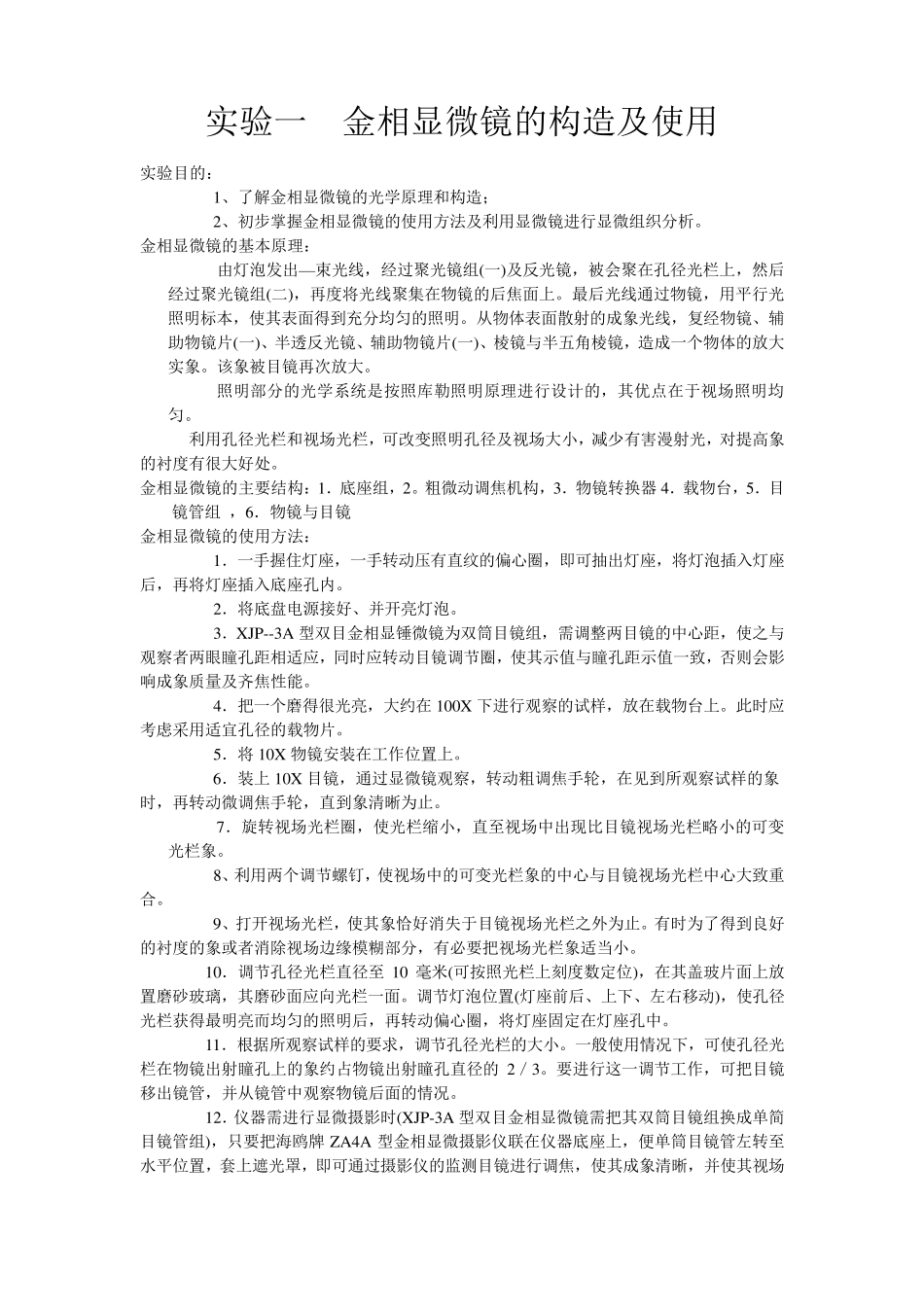

实验一 金相显微镜的构造及使用 实验目的: 1、了解金相显微镜的光学原理和构造; 2、初步掌握金相显微镜的使用方法及利用显微镜进行显微组织分析。 金相显微镜的基本原理: 由灯泡发出—束光线,经过聚光镜组(一)及反光镜,被会聚在孔径光栏上,然后经过聚光镜组(二),再度将光线聚集在物镜的后焦面上。最后光线通过物镜,用平行光照明标本,使其表面得到充分均匀的照明。从物体表面散射的成象光线,复经物镜、辅助物镜片(一)、半透反光镜、辅助物镜片(一)、棱镜与半五角棱镜,造成一个物体的放大实象。该象被目镜再次放大。 照明部分的光学系统是按照库勒照明原理进行设计的,其优点在于视场照明均匀。 利用孔径光栏和视场光栏,可改变照明孔径及视场大小,减少有害漫射光,对提高象的衬度有很大好处。 金相显微镜的主要结构:1.底座组,2。粗微动调焦机构,3.物镜转换器 4.载物台,5.目镜管组 ,6.物镜与目镜 金相显微镜的使用方法: 1.一手握住灯座,一手转动压有直纹的偏心圈,即可抽出灯座,将灯泡插入灯座后,再将灯座插入底座孔内。 2.将底盘电源接好、并开亮灯泡。 3.XJP--3A 型双目金相显锤微镜为双筒目镜组,需调整两目镜的中心距,使之与观察者两眼瞳孔距相适应,同时应转动目镜调节圈,使其示值与瞳孔距示值一致,否则会影响成象质量及齐焦性能。 4.把一个磨得很光亮,大约在 100X 下进行观察的试样,放在载物台上。此时应考虑采用适宜孔径的载物片。 5.将 10X 物镜安装在工作位置上。 6.装上 10X 目镜,通过显微镜观察,转动粗调焦手轮,在见到所观察试样的象 时,再转动微调焦手轮,直到象清晰为止。 7.旋转视场光栏圈,使光栏缩小,直至视场中出现比目镜视场光栏略小的可变光栏象。 8、利用两个调节螺钉,使视场中的可变光栏象的中心与目镜视场光栏中心大致重合。 9、打开视场光栏,使其象恰好消失于目镜视场光栏之外为止。有时为了得到良好的衬度的象或者消除视场边缘模糊部分,有必要把视场光栏象适当小。 10.调节孔径光栏直径至 10 毫米(可按照光栏上刻度数定位),在其盖玻片面上放置磨砂玻璃,其磨砂面应向光栏一面。调节灯泡位置(灯座前后、上下、左右移动),使孔径光栏获得最明亮而均匀的照明后,再转动偏心圈,将灯座固定在灯座孔中。 11.根据所观察试样的要求,调节孔径光栏的大小。一般使用情况下,可使孔径光栏在物镜出射瞳孔上的象约占物镜出射瞳孔直径的2/3。要进行...
