实验一：单管交流放大电路实验报告

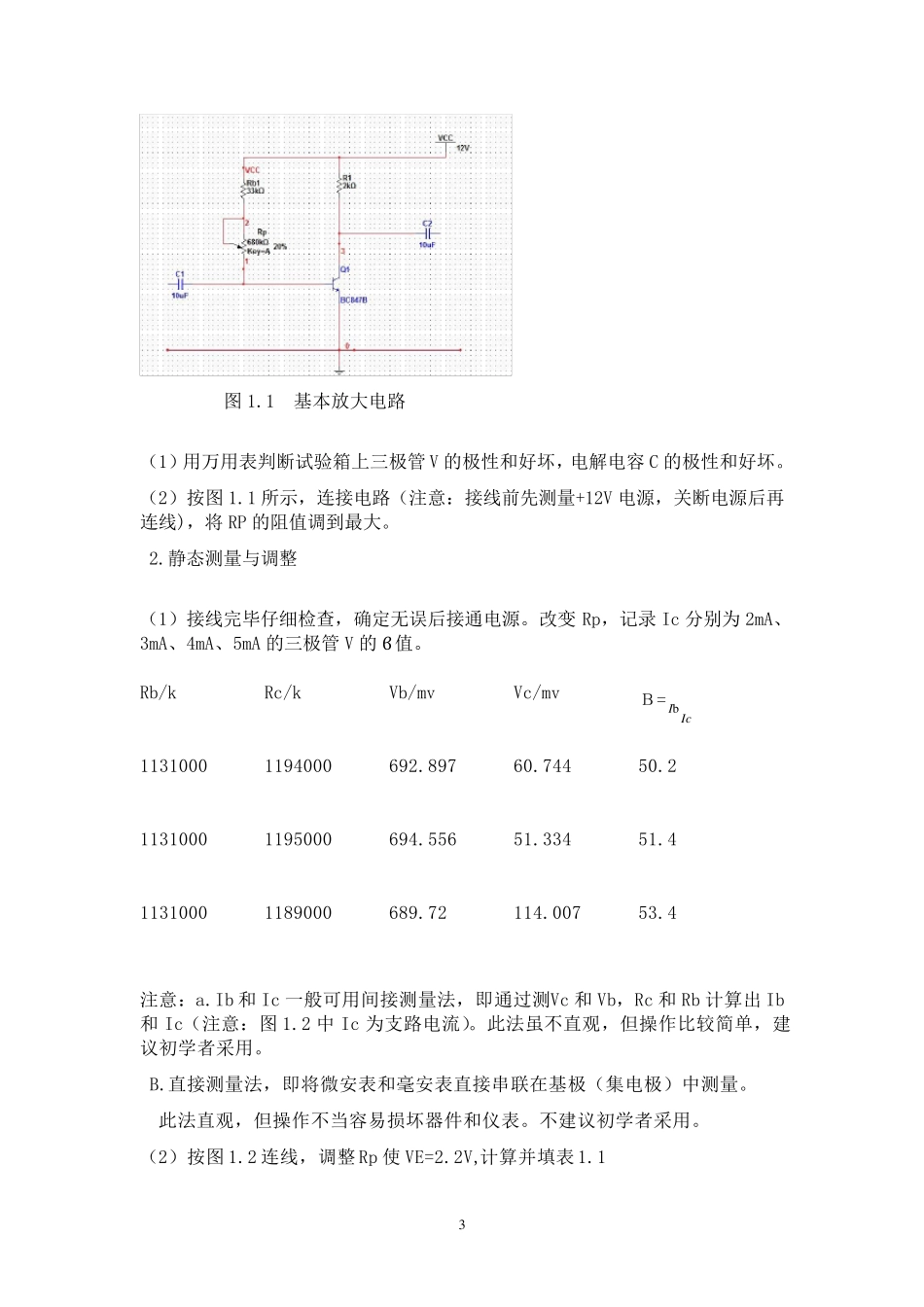

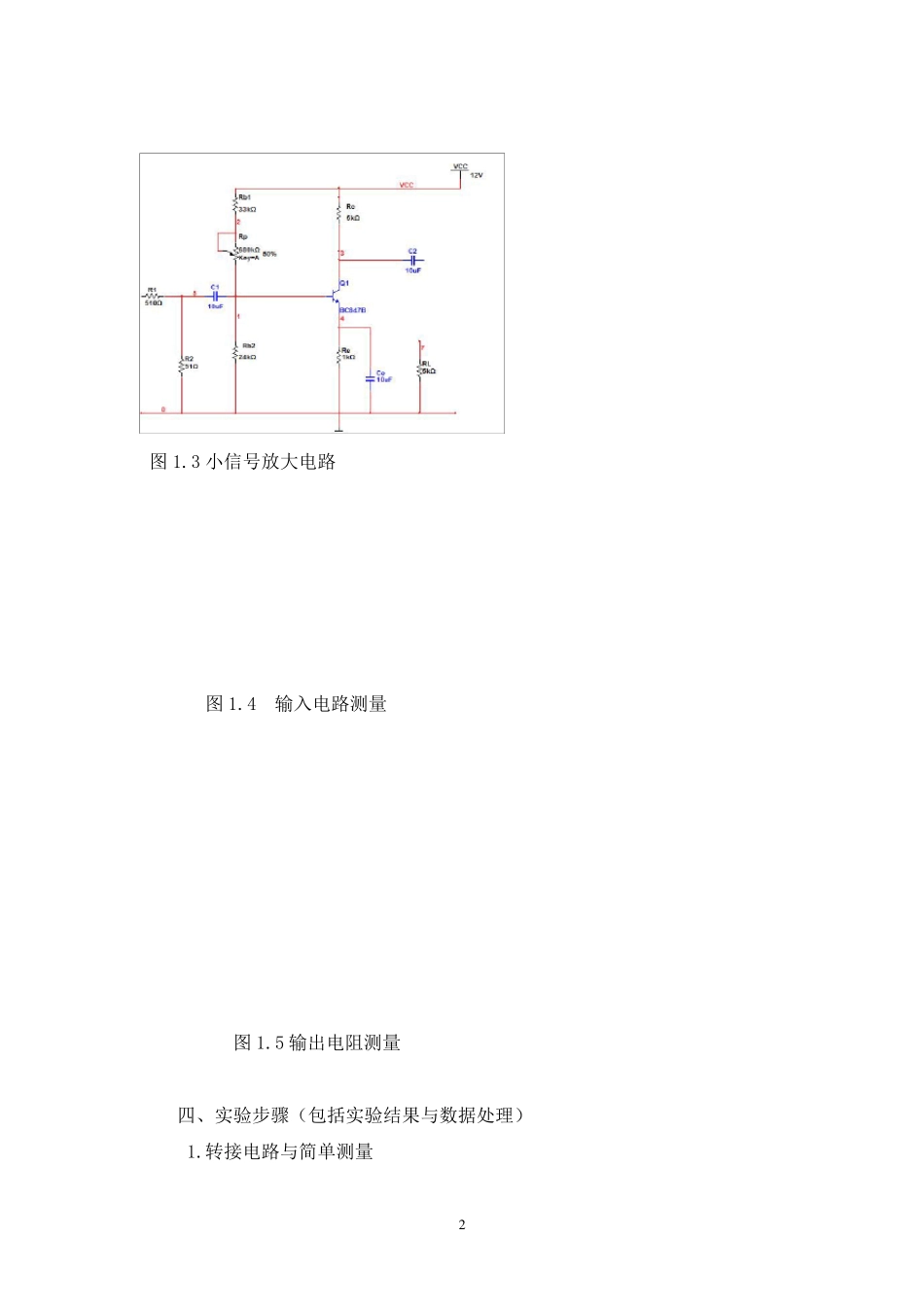

1 实验一 单级交流放大电路 实验日期: 2013.10.25 成 绩： 一、实验目的及要求 1 熟悉电子元件和模拟电路实验箱； 2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响； 3.学习测量放大电路Q 点，Av,ri,ro 的方法，了解共射极电路特性； 4.学习放大电路的动态性能。 二、仪器用具 1．示波器 2.信号发生器 3.数字万用表 三、实验原理 图 1.1 基本放大电路 图 1.2 工作稳定的放大电路 2 图1.3 小信号放大电路 图1.4 输入电路测量 图1.5 输出电阻测量 四、实验步骤（包括实验结果与数据处理） 1.转接电路与简单测量 3 图1.1 基本放大电路 （1）用万用表判断试验箱上三极管V 的极性和好坏，电解电容C 的极性和好坏。 （2）按图1.1 所示，连接电路（注意：接线前先测量+12V 电源，关断电源后再连线)，将RP 的阻值调到最大。 2.静态测量与调整 （1）接线完毕仔细检查，确定无误后接通电源。改变Rp，记录Ic 分别为2mA、3mA、4mA、5mA 的三极管V 的ϐ 值。 Rb/k Rc/k Vb/mv Vc/mv Β=IcIb 1131000 1194000 692.897 60.744 50.2 1131000 1195000 694.556 51.334 51.4 1131000 1189000 689.72 114.007 53.4 注意：a.Ib 和Ic 一般可用间接测量法，即通过测Vc 和Vb，Rc 和Rb 计算出 Ib和Ic（注意：图1.2 中 Ic 为支路电流）。此法虽不直观，但操作比较简单，建议初学者采用。 B.直接测量法，即将微安表和毫安表直接串联在基极（集电极）中测量。 此法直观，但操作不当容易损坏器件和仪表。不建议初学者采用。 （2）按图1.2 连线，调整Rp 使 VE=2.2V,计算并填表1.1 4 图1.2 工作稳定放大电路 、表 1.1 实测 实测计算 VBE(V) VCE(V) Rb(kΩ) Ib(A ) Ic(mA) 0.645 3.202 20.3 559.6 1.640 3.动态研究 (1)按图1.3 所示电路接线，调 Rb 使 Vc 为 6V。 （2）将信号发生器的输出信号调到 f=1Hz,Vp-p 为 500mV，接至放大电路的 A 点，经过 R1，R2 衰减（100 倍），Vi 点得到 5mA 的小信号，观察 Vi 和 Vo 端波形，并比较相位。 （3）信号源频率不便，逐渐加大信号幅度，观察 Vo 不失真时的最大值并填表1.2。 表 1.2 实测 实测计算 估算 Vi(mV） Vo(V) Av Av 5 0.3 60 6 0.46 76 8 0.56 70 5 图1.3 小信号放大电路 （3 ）保持Vi=5mA 不变，空载时调Vc 到6V，放大电路接入负载RL，接表1.3中给...
