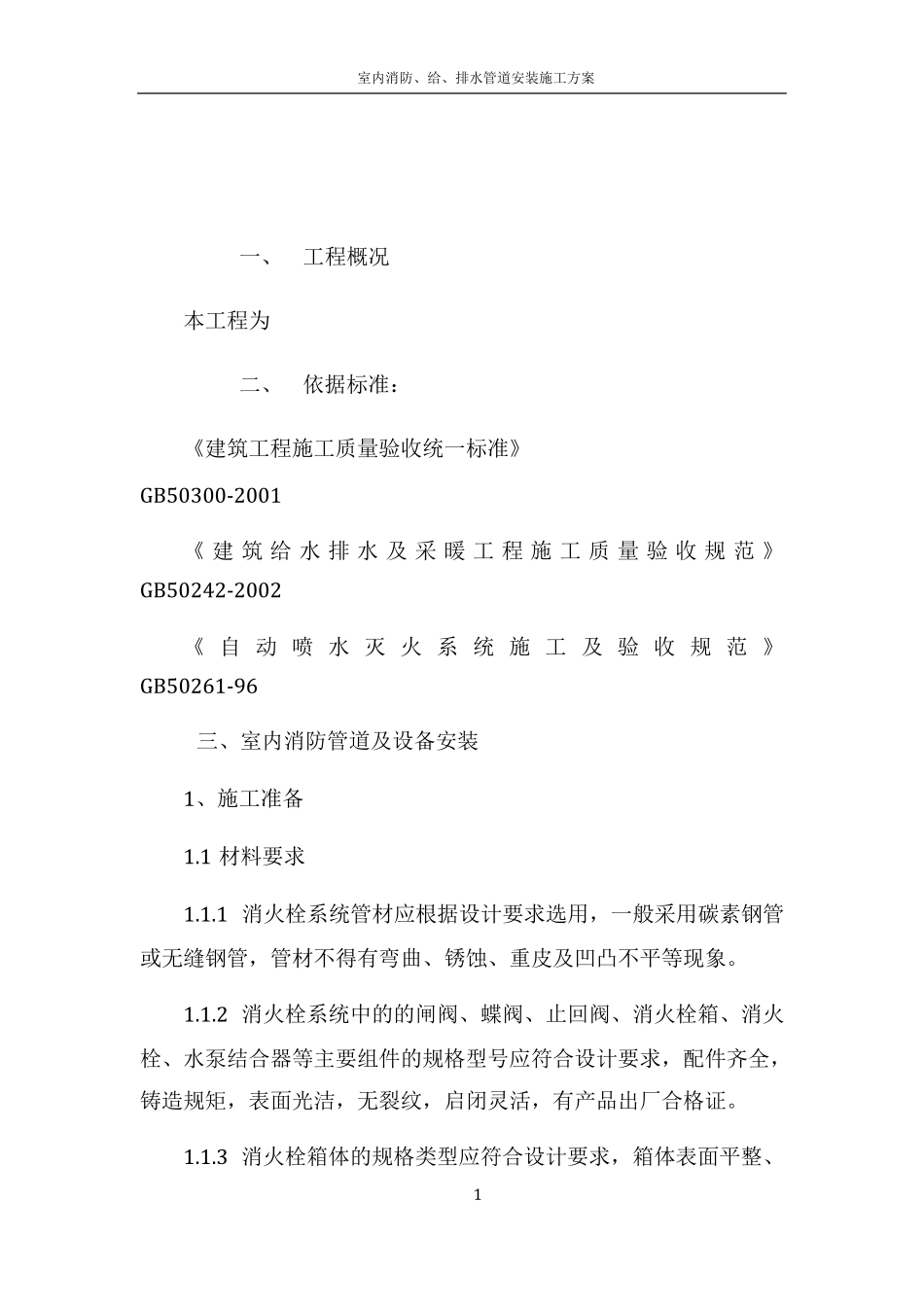

室内消防、给、排水管道安装施工方案 1 一、 工程概况 本工程为 二、 依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《 建 筑 给 水 排 水 及 采 暖 工 程 施 工 质 量 验 收 规 范 》 GB50242-2002 《 自 动 喷 水 灭 火 系 统 施 工 及 验 收 规 范 》 GB50261-96 三、室内消防管道及设备安装 1、施工准备 1.1 材料要求 1.1.1 消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。 1.1.2 消火栓系统中的的闸阀、蝶阀、止回阀、消火栓箱、消火栓、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。 1.1.3 消火栓箱体的规格类型应符合设计要求，箱体表面平整、室内消防、给、排水管道安装施工方案 2 光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。 1.2 主要机具： 1.2.1 套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。 1.2.2 套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。 2.作业条件 2.1 主体结构已验收，现场已清理干净。 2.2 管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。 2.3 设备基础经检验符合设计要求，达到安装条件。 2.4 安装管道所需要的操作架应由专业人员搭设完毕。 2.5 检查管道支架、预留孔洞的位置、尺寸是否 正确 。 2.6 喷 洒 头 安装按 建 筑 装修 图 确 定位置，吊顶龙 骨 安装完按 吊顶材 料厚 度 确 定喷 洒 头 的标高。封吊顶时 按 喷 洒 头 预留口 位置在 顶板上开孔。 3、操作工艺 3.1 工艺 流 程 ： 室内消防、给、排水管道安装施工方案 3 安装准备→测量放线→支架制作与安装→干管安装→干管闸阀安装→立管安装→立管蝶阀安装→消火栓及支管安装→水泵结合器安装→管道试压→管道冲洗→系统综合试压及冲洗→节流装置安装→消火栓配件安装→系统通水试调 3.2 安装准备： 3.2.1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。 3.2.2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉...
