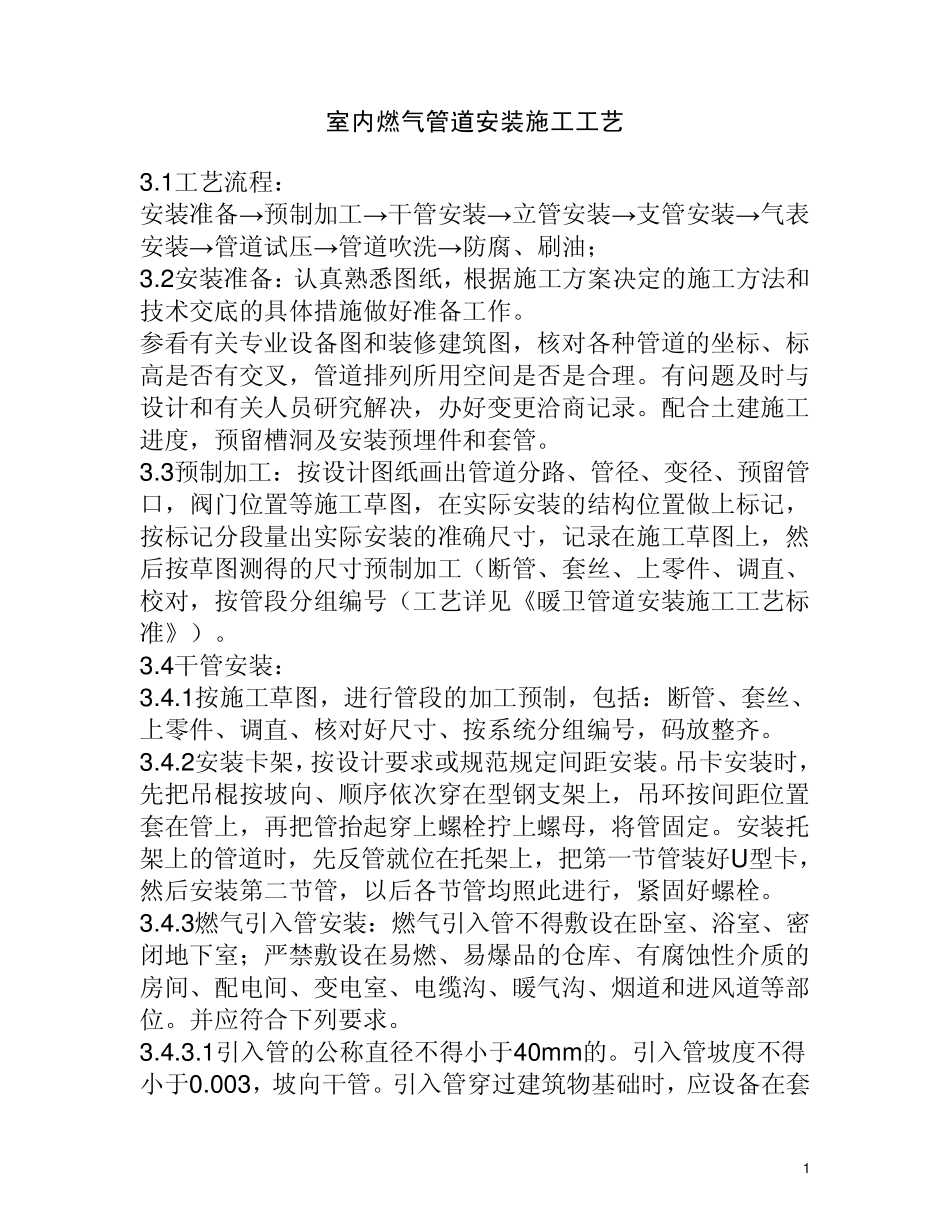

1 室内燃气管道安装施工工艺 3.1工艺流程： 安装准备→预制加工→干管安装→立管安装→支管安装→气表安装→管道试压→管道吹洗→防腐、刷油； 3.2安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。 参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否是合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。配合土建施工进度，预留槽洞及安装预埋件和套管。 3.3预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号（工艺详见《暖卫管道安装施工工艺标准》）。 3.4干管安装： 3.4.1按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸、按系统分组编号，码放整齐。 3.4.2安装卡架，按设计要求或规范规定间距安装。吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢支架上，吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时，先反管就位在托架上，把第一节管装好U型卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。 3.4.3燃气引入管安装：燃气引入管不得敷设在卧室、浴室、密闭地下室；严禁敷设在易燃、易爆品的仓库、有腐蚀性介质的房间、配电间、变电室、电缆沟、暖气沟、烟道和进风道等部位。并应符合下列要求。 3.4.3.1引入管的公称直径不得小于40mm的。引入管坡度不得小于0.003，坡向干管。引入管穿过建筑物基础时，应设备在套 2 管中，考虑建筑物沉降，套管应比引入管大两号。套管尺寸可按表3.4.3.1选用，套管与管子间的缝隙用沥青油麻堵严，热沥青封口。引入管应采用壁厚≥3.5mm的无缝钢管。距建筑物外墙1m 以内的地下管及套管内不许有接头，弯管处用煨弯处理。 穿墙套管尺寸（m m ） 表3.4.3.1 3.4.3.2一般进气引入管遇暖气沟时，从室外地上引入室内，管中距室内地面高500m m 管材采用无缝钢管整管煨弯，做加强防腐层，穿墙管加钢套管。室外管顶加焊一丝堵或作成三通丝堵，室外管砌砖台内外抹灰保护，内填充膨胀珍珠岩保温，顶上加盖板。 3.4.3.3引入管进气口如无暖沟或其它障碍时，由室外地下直接引入室内，管材采用无缝钢管整管煨弯，做加强防腐层，穿...
