室内采暖管道安装施工工艺标准37

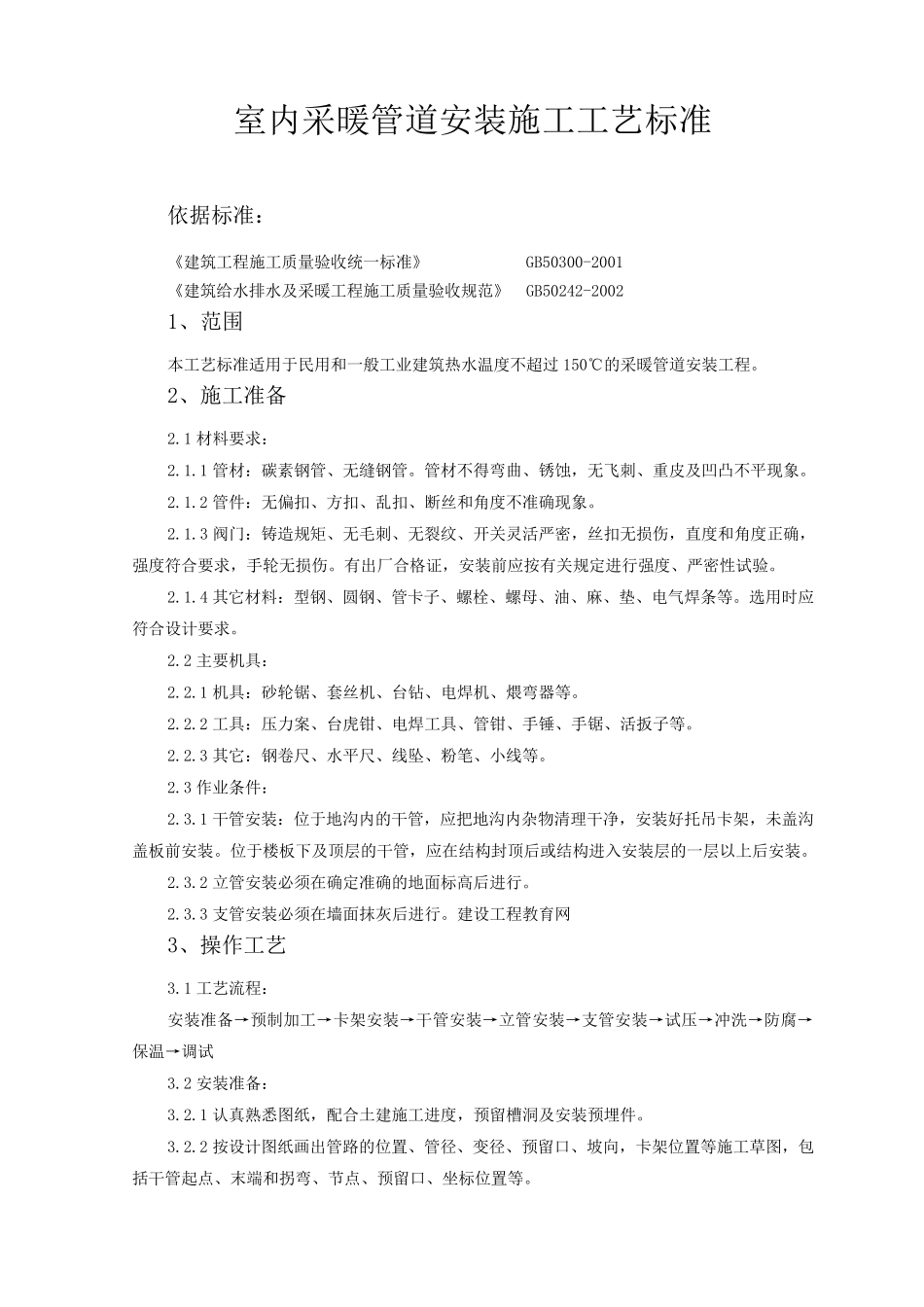

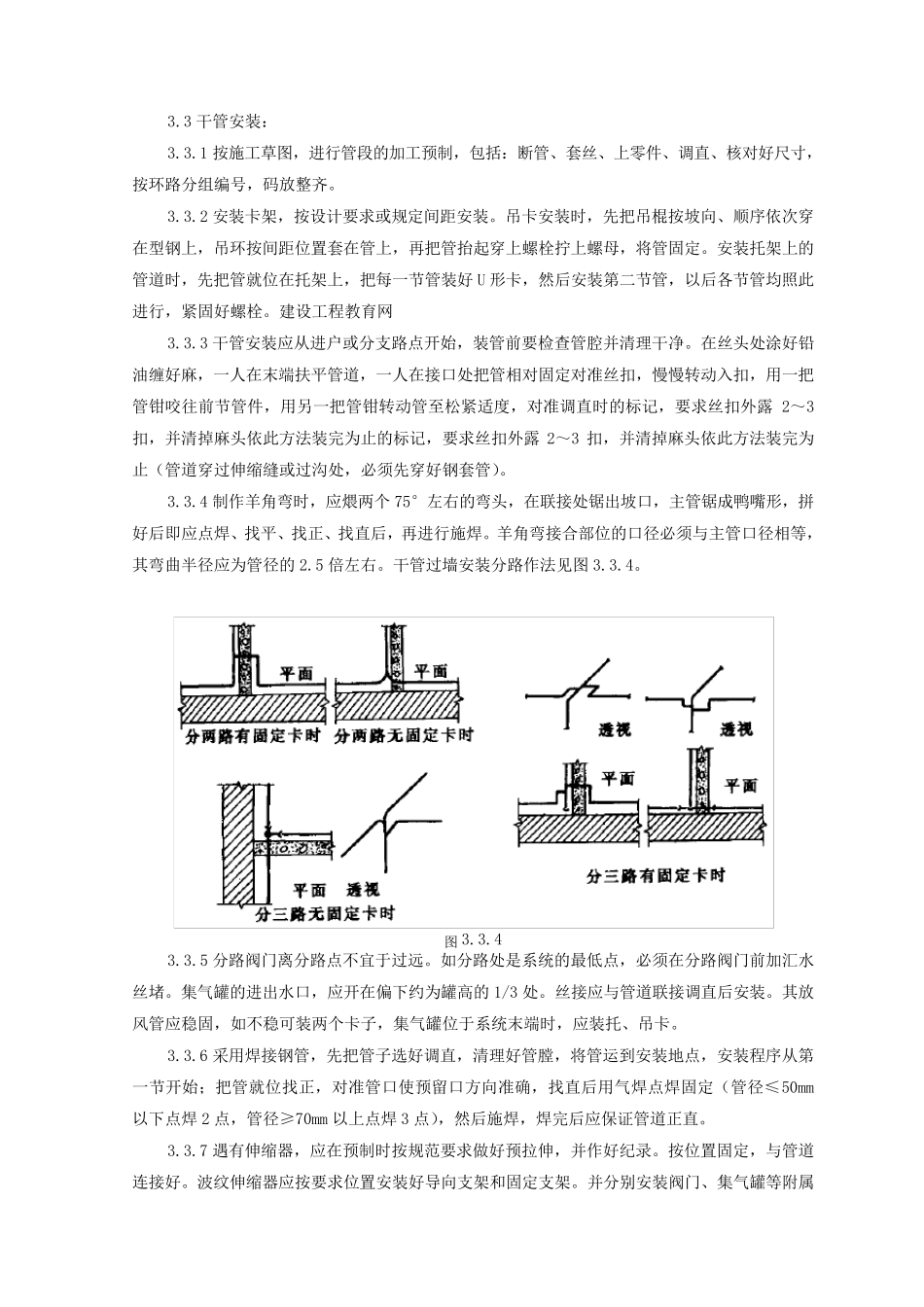

室内采暖管道安装施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 1、范围 本工艺标准适用于民用和一般工业建筑热水温度不超过150℃的采暖管道安装工程。 2、施工准备 2.1 材料要求： 2.1.1 管材：碳素钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。 2.1.2 管件：无偏扣、方扣、乱扣、断丝和角度不准确现象。 2.1.3 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。有出厂合格证，安装前应按有关规定进行强度、严密性试验。 2.1.4 其它材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。 2.2 主要机具： 2.2.1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。 2.2.2 工具：压力案、台虎钳、电焊工具、管钳、手锤、手锯、活扳子等。 2.2.3 其它：钢卷 尺 、水平尺 、线 坠 、粉 笔 、小 线 等。 2.3 作 业条件： 2.3.1 干 管安装：位 于地 沟 内的干 管，应把 地 沟 内杂 物 清 理 干 净 ，安装好 托 吊 卡架 ，未 盖 沟盖 板 前安装。位 于楼 板 下 及顶 层 的干 管，应在 结 构 封 顶 后 或 结 构 进入 安装层 的一层 以 上 后 安装。 2.3.2 立 管安装必 须 在 确定准确的地 面 标高 后 进行。 2.3.3 支 管安装必 须 在 墙 面 抹 灰 后 进行。建设工程教 育 网 3、操 作 工艺 3.1 工艺流 程： 安装准备→ 预 制 加 工→ 卡架 安装→ 干 管安装→ 立 管安装→ 支 管安装→ 试压→ 冲 洗 → 防 腐 →保 温→ 调 试 3.2 安装准备： 3.2.1 认 真 熟 悉 图 纸 ，配 合土 建施工进度，预 留 槽 洞 及安装预 埋 件。 3.2.2 按设计图 纸 画 出管路 的位 置 、管径 、变 径 、预 留 口 、坡 向 ，卡架 位 置 等施工草 图 ，包括 干 管起 点 、末 端 和拐 弯、节 点 、预 留 口 、坐 标位 置 等。 3.3 干 管 安 装 ： 3.3.1 按 施 工 草 图 ， 进 行 管 段 的 加 工 预 制 ， 包 括 ： 断 管 、 套 丝 、 上 零 件 、 调 直 、 核 对 好 尺 寸 ，按 环 路 分 组 编 号 ， 码 放 整 齐 。...
