室内采暖管道施工工艺标准

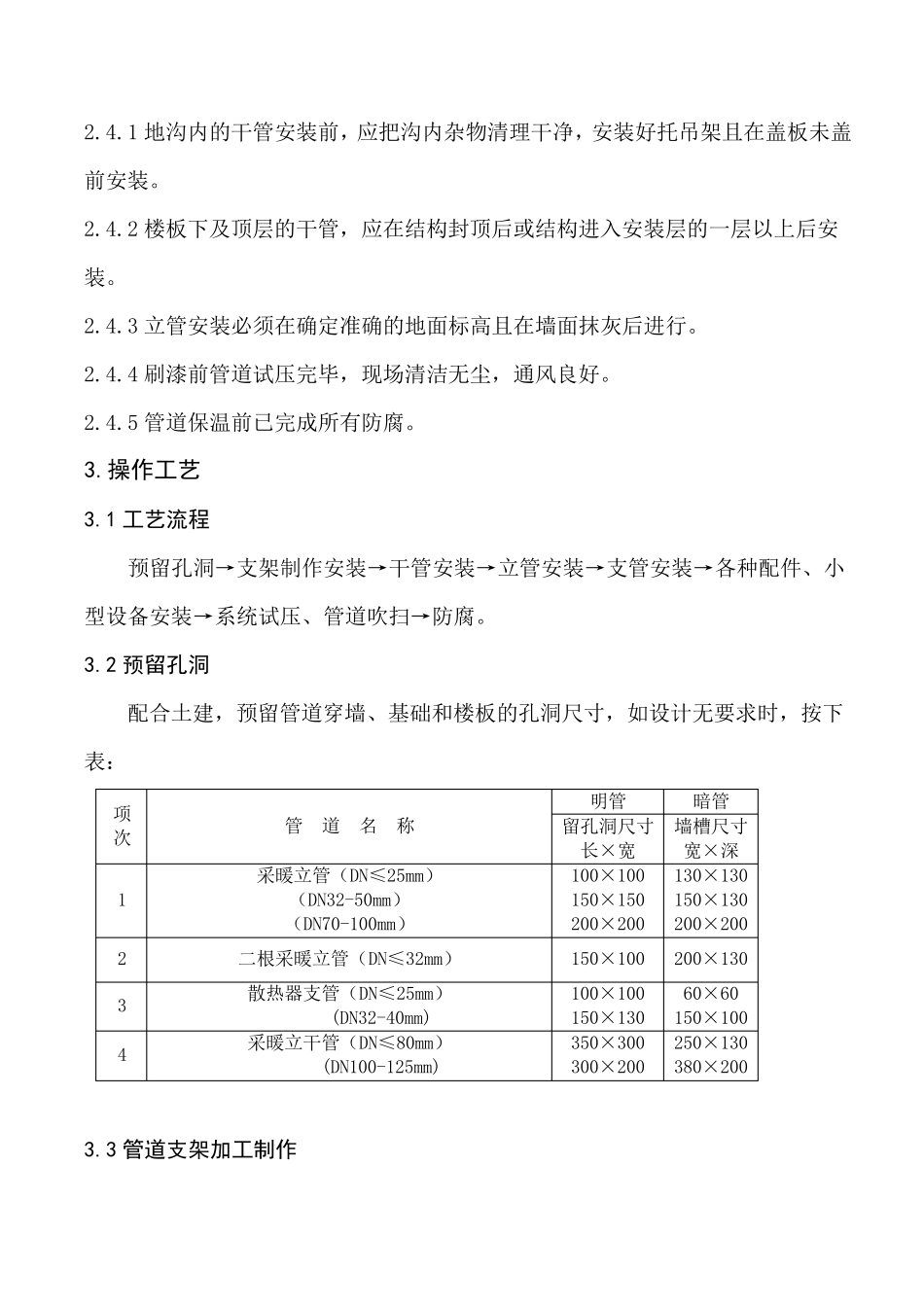

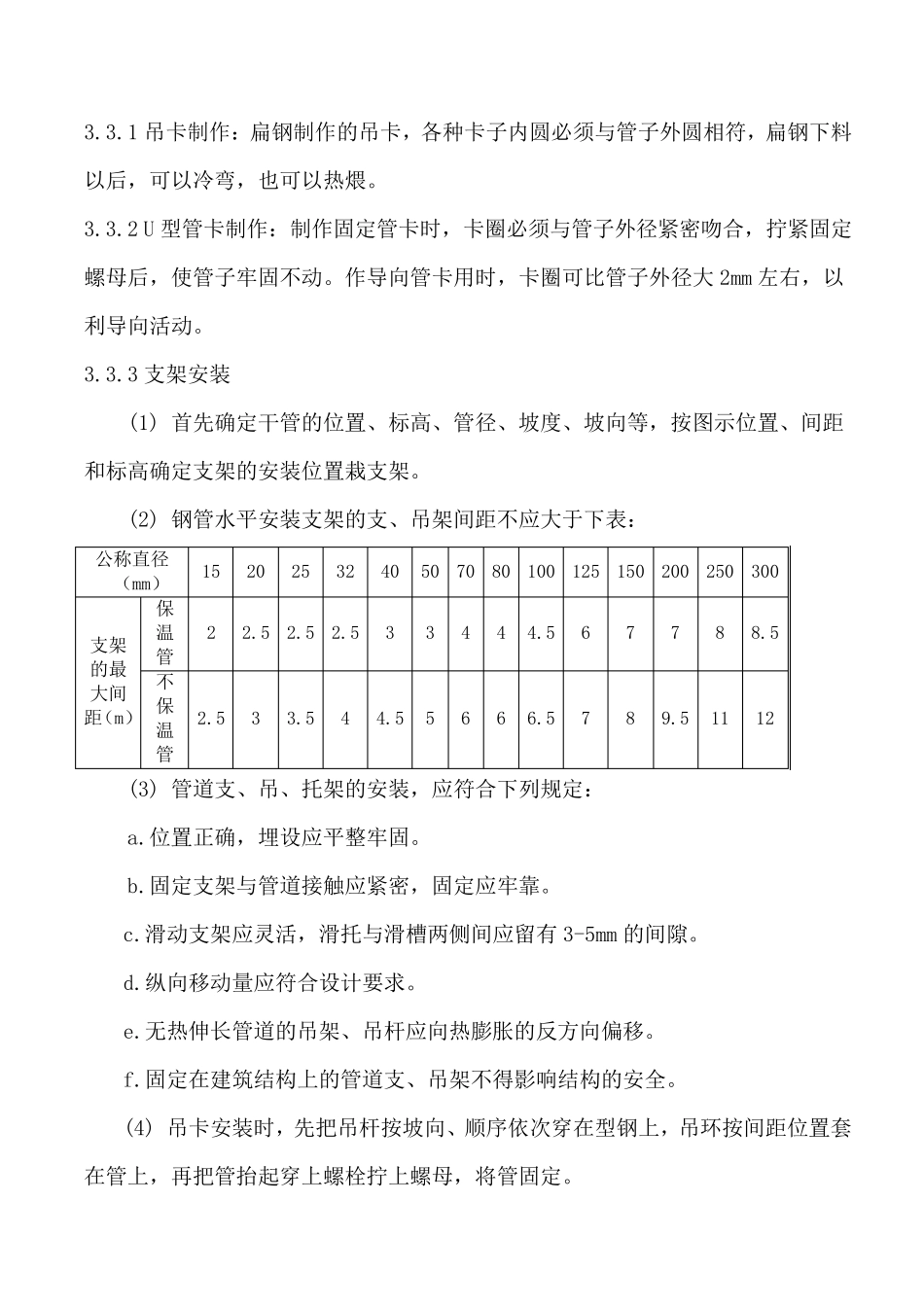

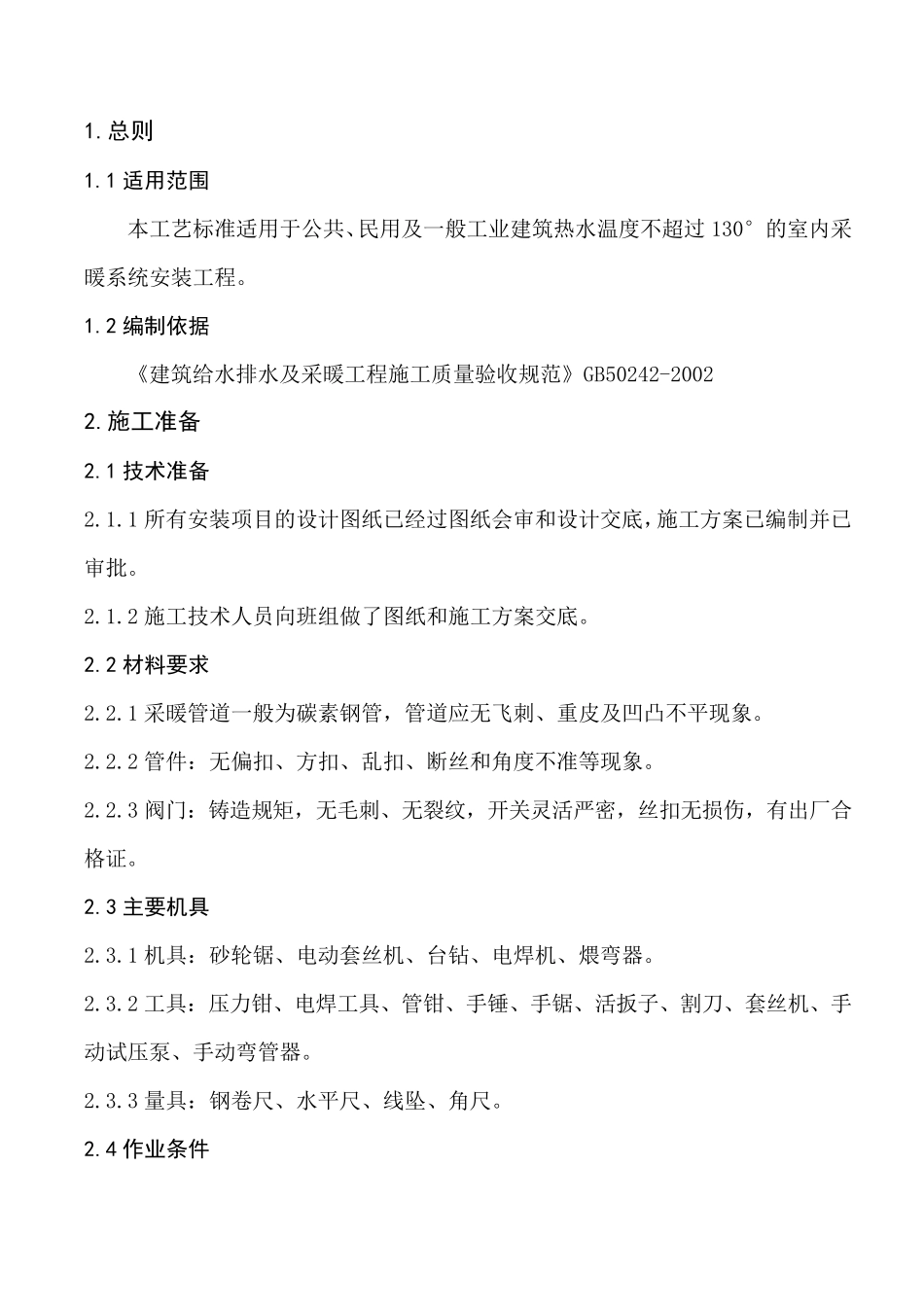

1.总则 1.1 适用范围 本工艺标准适用于公共、民用及一般工业建筑热水温度不超过130°的室内采暖系统安装工程。 1.2 编制依据 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 2.施工准备 2.1 技术准备 2.1.1 所有安装项目的设计图纸已经过图纸会审和设计交底，施工方案已编制并已审批。 2.1.2 施工技术人员向班组做了图纸和施工方案交底。 2.2 材料要求 2.2.1 采暖管道一般为碳素钢管，管道应无飞刺、重皮及凹凸不平现象。 2.2.2 管件：无偏扣、方扣、乱扣、断丝和角度不准等现象。 2.2.3 阀门：铸造规矩，无毛刺、无裂纹，开关灵活严密，丝扣无损伤，有出厂合格证。 2.3 主要机具 2.3.1 机具：砂轮锯、电动套丝机、台钻、电焊机、煨弯器。 2.3.2 工具：压力钳、电焊工具、管钳、手锤、手锯、活扳子、割刀、套丝机、手动试压泵、手动弯管器。 2.3.3 量具：钢卷尺、水平尺、线坠、角尺。 2.4 作业条件 2.4.1 地沟内的干管安装前，应把沟内杂物清理干净，安装好托吊架且在盖板未盖前安装。 2.4.2 楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。 2.4.3 立管安装必须在确定准确的地面标高且在墙面抹灰后进行。 2.4.4 刷漆前管道试压完毕，现场清洁无尘，通风良好。 2.4.5 管道保温前已完成所有防腐。 3.操作工艺 3.1 工艺流程 预留孔洞→支架制作安装→干管安装→立管安装→支管安装→各种配件、小型设备安装→系统试压、管道吹扫→防腐。 3.2 预留孔洞 配合土建，预留管道穿墙、基础和楼板的孔洞尺寸，如设计无要求时，按下表： 项次 管 道 名 称 明管 暗管 留孔洞尺寸 长×宽 墙槽尺寸 宽×深 1 采暖立管（DN≤25mm） （DN32-50mm） （DN70-100mm） 100×100 150×150 200×200 130×130 150×130 200×200 2 二根采暖立管（DN≤32mm） 150×100 200×130 3 散热器支管（DN≤25mm） (DN32-40mm) 100×100 150×130 60×60 150×100 4 采暖立干管（DN≤80mm） (DN100-125mm) 350×300 300×200 250×130 380×200 3.3 管道支架加工制作 3.3.1 吊卡制作：扁钢制作的吊卡，各种卡子内圆必须与管子外圆相符，扁钢下料以后，可以冷弯，也可以热煨。 3.3.2 U 型管卡制作：制作固定管卡时，卡圈必须与管子外径紧密吻合，拧紧固定螺母后，使管子牢固不动。作导向管卡用时，卡圈可比管子外径大2mm 左右，以利导向活动。 3...
