富士达电梯故障代码识别

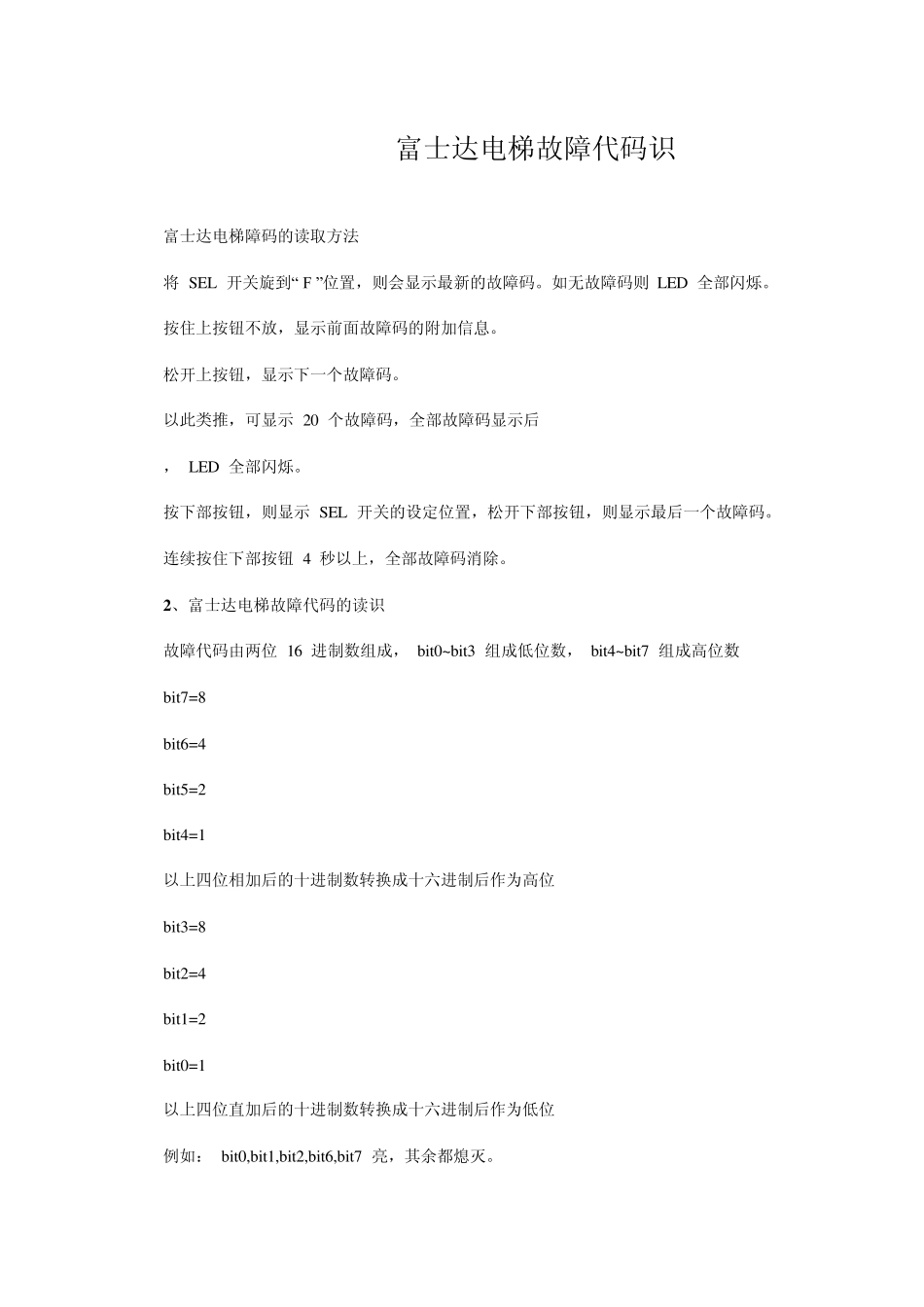

富士达电梯故障代码识别_第1页
1/7

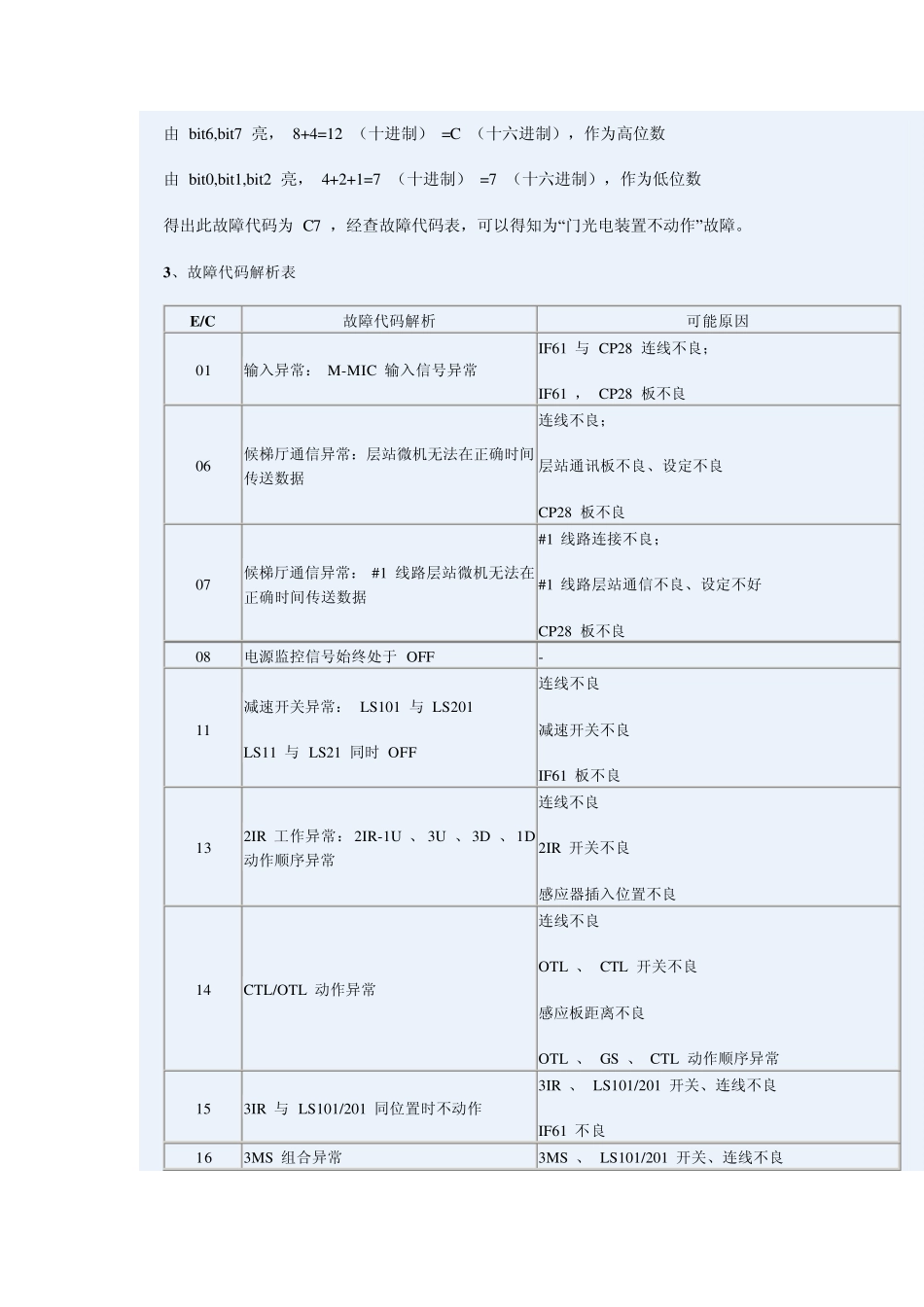

富士达电梯故障代码识别_第2页
2/7

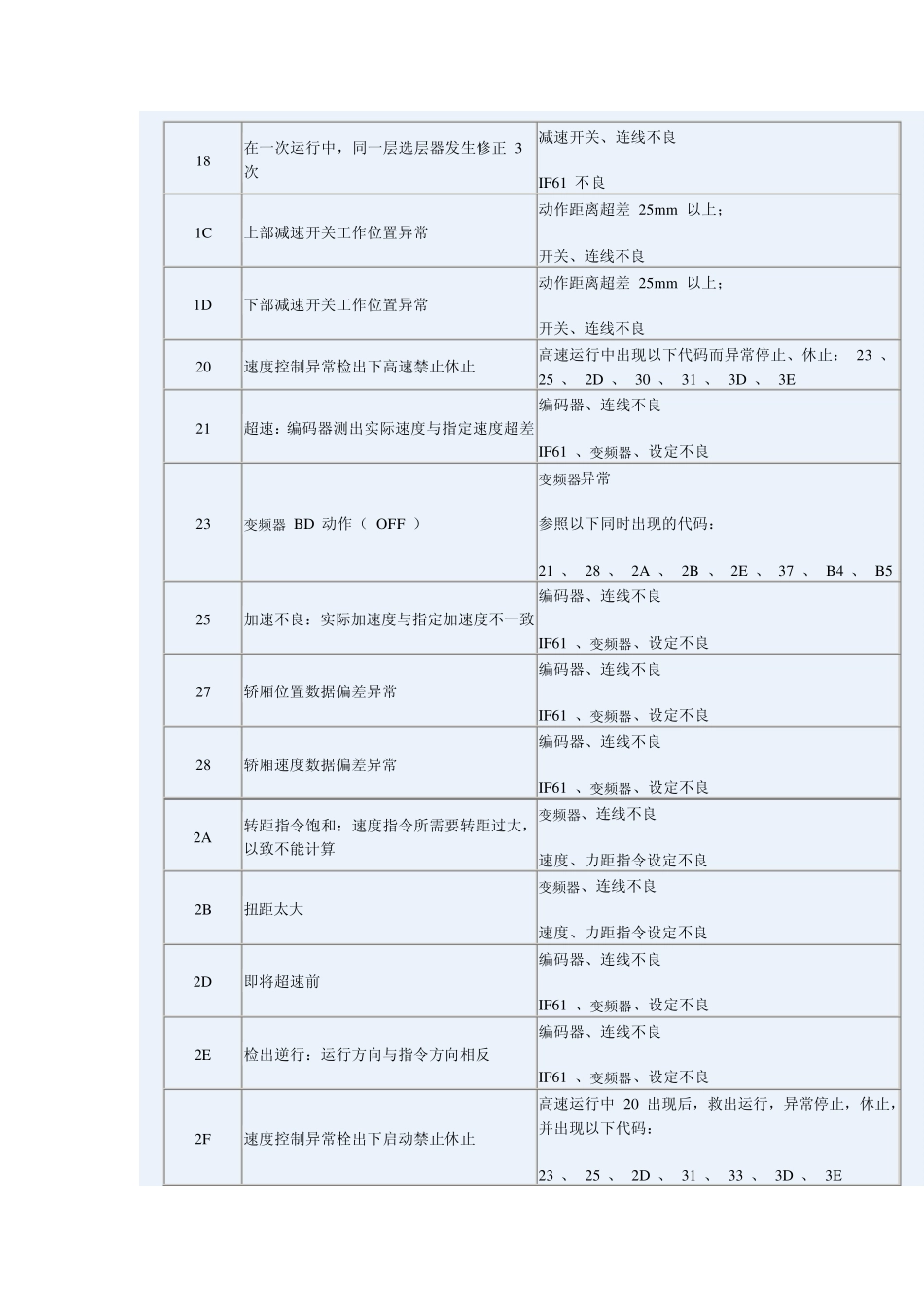

富士达电梯故障代码识别_第3页
3/7
富士达电梯故障代码识 富士达电梯障码的读取方法 将 SEL 开关旋到“ F ”位置,则会显示最新的故障码。如无故障码则 LED 全部闪烁。 按住上按钮不放,显示前面故障码的附加信息。 松开上按钮,显示下一个故障码。 以此类推,可显示 20 个故障码,全部故障码显示后 , LED 全部闪烁。 按下部按钮,则显示 SEL 开关的设定位置,松开下部按钮,则显示最后一个故障码。 连续按住下部按钮 4 秒以上,全部故障码消除。 2 、富士达电梯故障代码的读识 故障代码由两位 16 进制数组成, bit0~ bit3 组成低位数, bit4~ bit7 组成高位数 bit7=8 bit6=4 bit5=2 bit4=1 以上四位相加后的十进制数转换成十六进制后作为高位 bit3=8 bit2=4 bit1=2 bit0=1 以上四位直加后的十进制数转换成十六进制后作为低位 例如: bit0,bit1,bit2,bit6,bit7 亮,其余都熄灭。 由 bit6,bit7 亮, 8+4=12 (十进制) =C (十六进制),作为高位数 由 bit0,bit1,bit2 亮, 4+2+1=7 (十进制) =7 (十六进制),作为低位数 得出此故障代码为 C7 ,经查故障代码表,可以得知为“门光电装置不动作”故障。 3、故障代码解析表 E/C 故障代码解析 可能原因 01 输入异常: M-MIC 输入信号异常 IF61 与 CP28 连线不良; IF61 , CP28 板不良 06 候梯厅通信异常:层站微机无法在正确时间传送数据 连线不良; 层站通讯板不良、设定不良 CP28 板不良 07 候梯厅通信异常: #1 线路层站微机无法在正确时间传送数据 #1 线路连接不良; #1 线路层站通信不良、设定不好 CP28 板不良 08 电源监控信号始终处于 OFF - 11 减速开关异常: LS101 与 LS201 LS11 与 LS21 同时 OFF 连线不良 减速开关不良 IF61 板不良 13 2IR 工作异常: 2IR-1U 、 3U 、 3D 、 1D 动作顺序异常 连线不良 2IR 开关不良 感应器插入位置不良 14 CTL/OTL 动作异常 连线不良 OTL 、 CTL 开关不良 感应板距离不良 OTL 、 GS 、 CTL 动作顺序异常 15 3IR 与 LS101/201 同位置时不动作 3IR 、 LS101/201 开关、连线不良 IF61 不良 16 3MS 组合异常 3MS 、 LS101/201 开关、连线不良 18 在一次运行中,同一层选层器发生修正 3 次 减速开关、连线不良 IF61 不良 1C 上部减速开关工作位置异常 动作距离超差 25mm 以上; 开关、连线不良 1D 下部...
