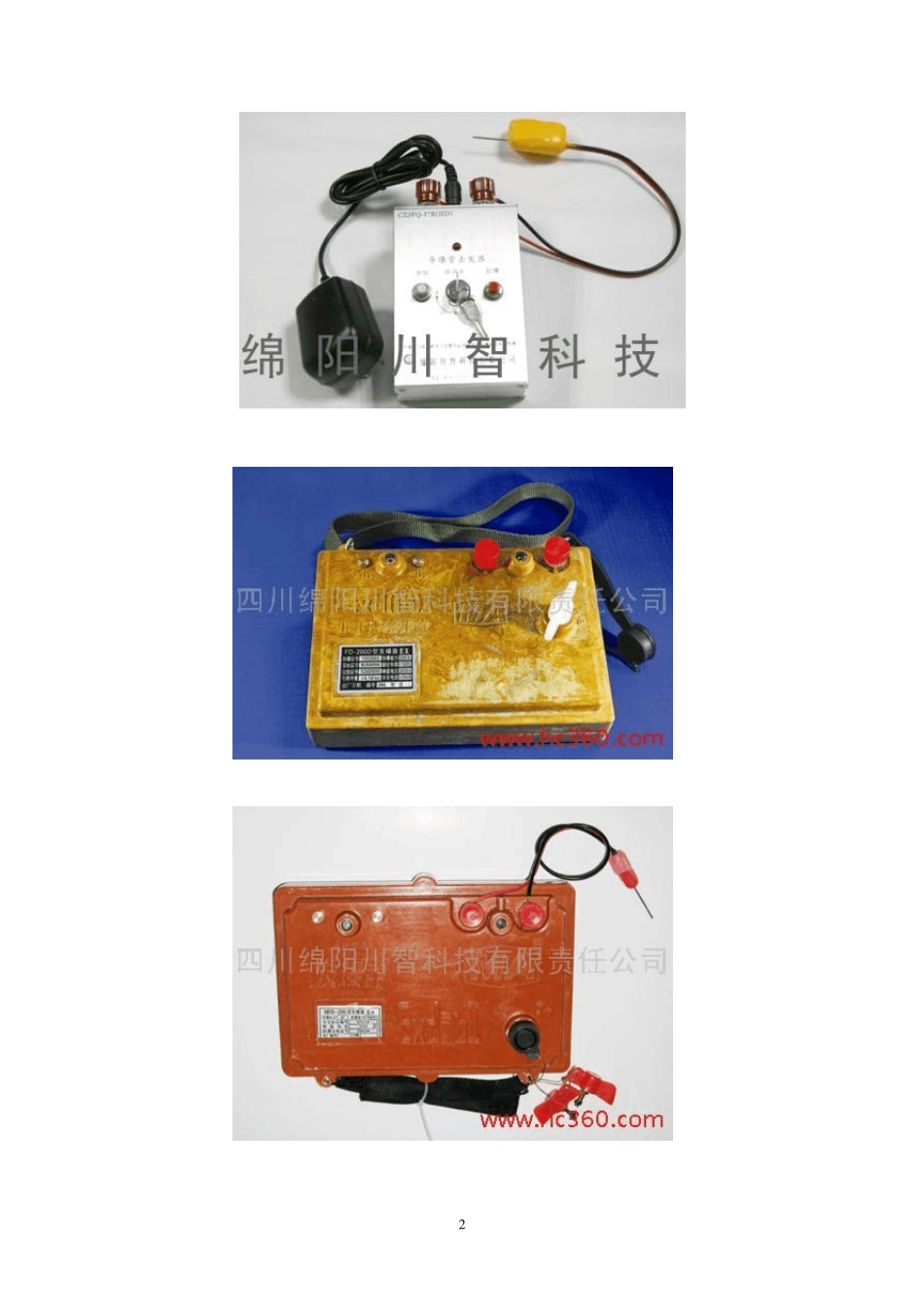

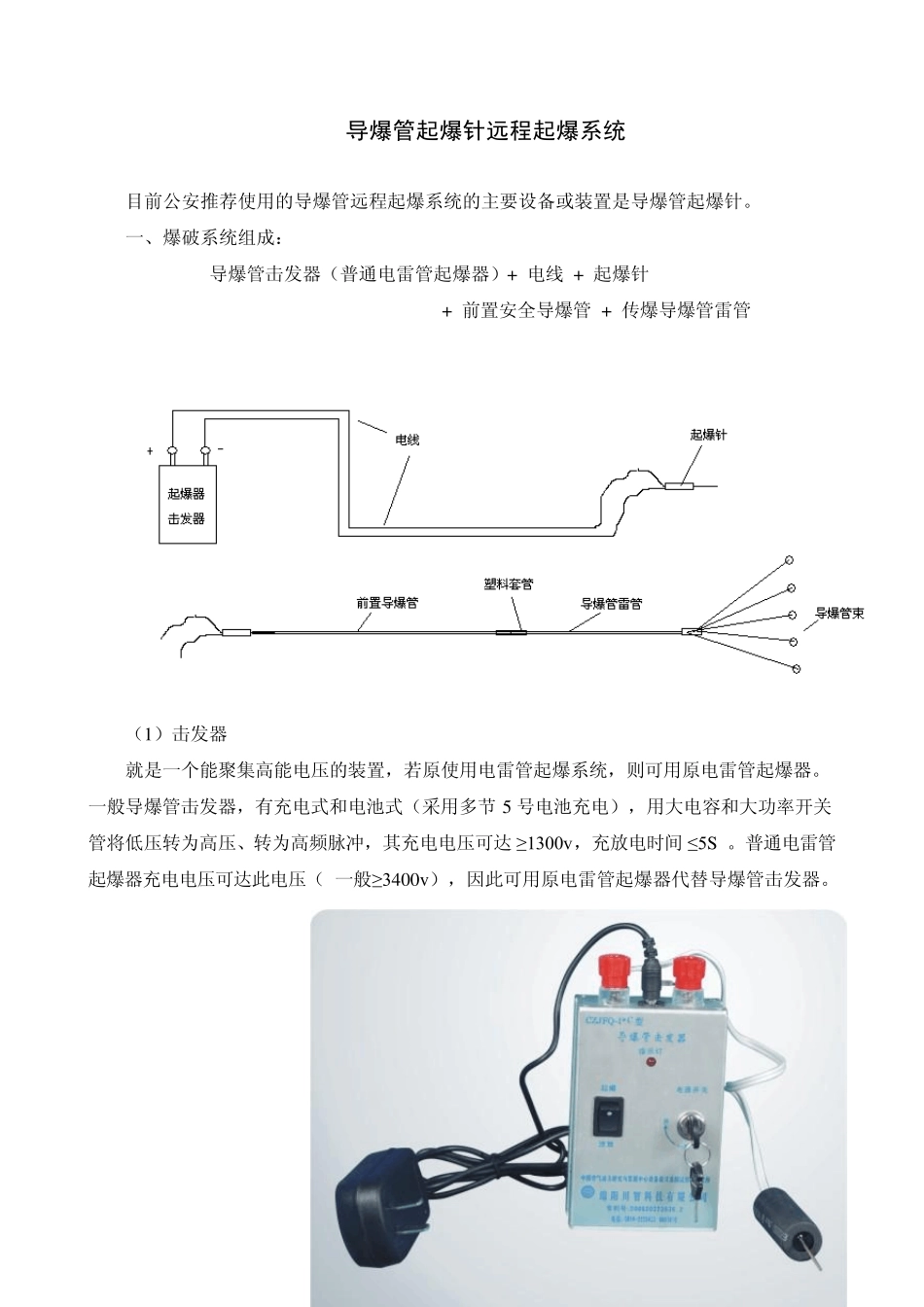

1 导爆管起爆针远程起爆系统 目前公安推荐使用的导爆管远程起爆系统的主要设备或装置是导爆管起爆针。 一、爆破系统组成: 导爆管击发器(普通电雷管起爆器)+ 电线 + 起爆针 + 前置安全导爆管 + 传爆导爆管雷管 (1)击发器 就是一个能聚集高能电压的装置,若原使用电雷管起爆系统,则可用原电雷管起爆器。一般导爆管击发器,有充电式和电池式(采用多节 5 号电池充电),用大电容和大功率开关管将低压转为高压、转为高频脉冲,其充电电压可达 ≥ 1300v,充放电时间 ≤ 5S 。普通电雷管起爆器充电电压可达此电压( 一般≥ 3400v),因此可用原电雷管起爆器代替导爆管击发器。 2 3 (2)爆破母线(电线) 将导爆管起爆针连接在起爆器上,以实现将电能远程输送给导爆管起爆针以击发导爆管传爆。起爆针为前端,起爆器为后端,前后端距离可为: 0~1000m(视爆破母线质量和电池电量确定)。专用起爆针与后端的击发器(起爆器)由爆破母线相连接,爆破母线为: ≥2×1.0mm2的多股铜芯胶质线或铜芯电缆线,能量由后端击发器(起爆器)放出,到达前端起爆针在导爆管内产生电火花,从而实现了导爆管的远程击发,同时也提高了远程击发的可靠性。 为了保护起爆针,每次爆破可设置一段前置导爆管(只需少量导爆管15~20m),将起爆针设置在安全位置。 (3)起爆针 实际上就是一个电火花发生器(见下图)。起爆针中心有两金属电极,插入导爆管内就使这两个电极进了导爆管内腔,在击发器(起爆器)输出强电场作用下,两电极产生火花放电,从而强烈压缩管腔中的空气介质而形成冲击波,从而激发导爆管管壁的炸药爆炸,这种爆炸沿管传爆,到其末端进入导爆管雷管,并激发导爆管雷管爆炸,再带动其他导爆管传爆,最终接力式的引爆炮孔内雷管爆炸,炸药装药爆炸,完成整个断面炮孔的起爆。 4 (4)前置安全导爆管 就是不设置雷管的导爆管(见下图)。其目的是使起爆针远离爆破点,以保护起爆针。一般在传爆导爆管雷管前端可接续导爆管15~20m(若导爆管0.5 元/m,约需成本 10 元左右),采用专用的导爆管塑料套管接续连接。导爆管塑料套管实际就是一个内径 3mm 的塑料空心管,每次接续约 10cm,将两接续导爆管端口剪平整,插入套管内即可,为了其牢固可用胶布将其整个包缠。 5 另外,方便可靠的是直接采用线长20m 的传爆导爆管雷管。 (5)传爆导爆管雷管 一般1 发雷管起爆导爆管≯20 根为宜。导爆管应均匀分布在起爆雷...
