学年第三学期微型机系统接口技术及应 试题VIP免费

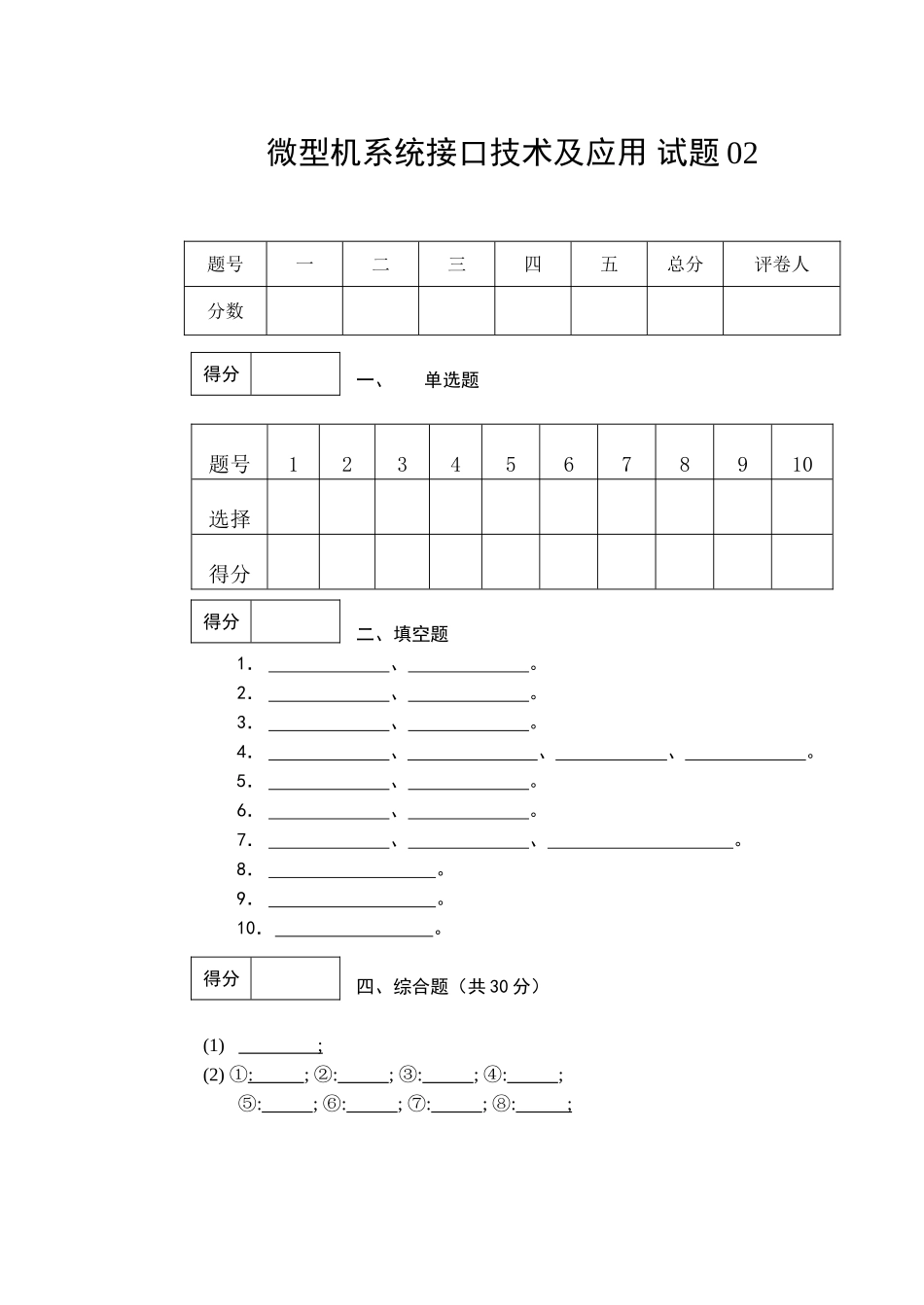

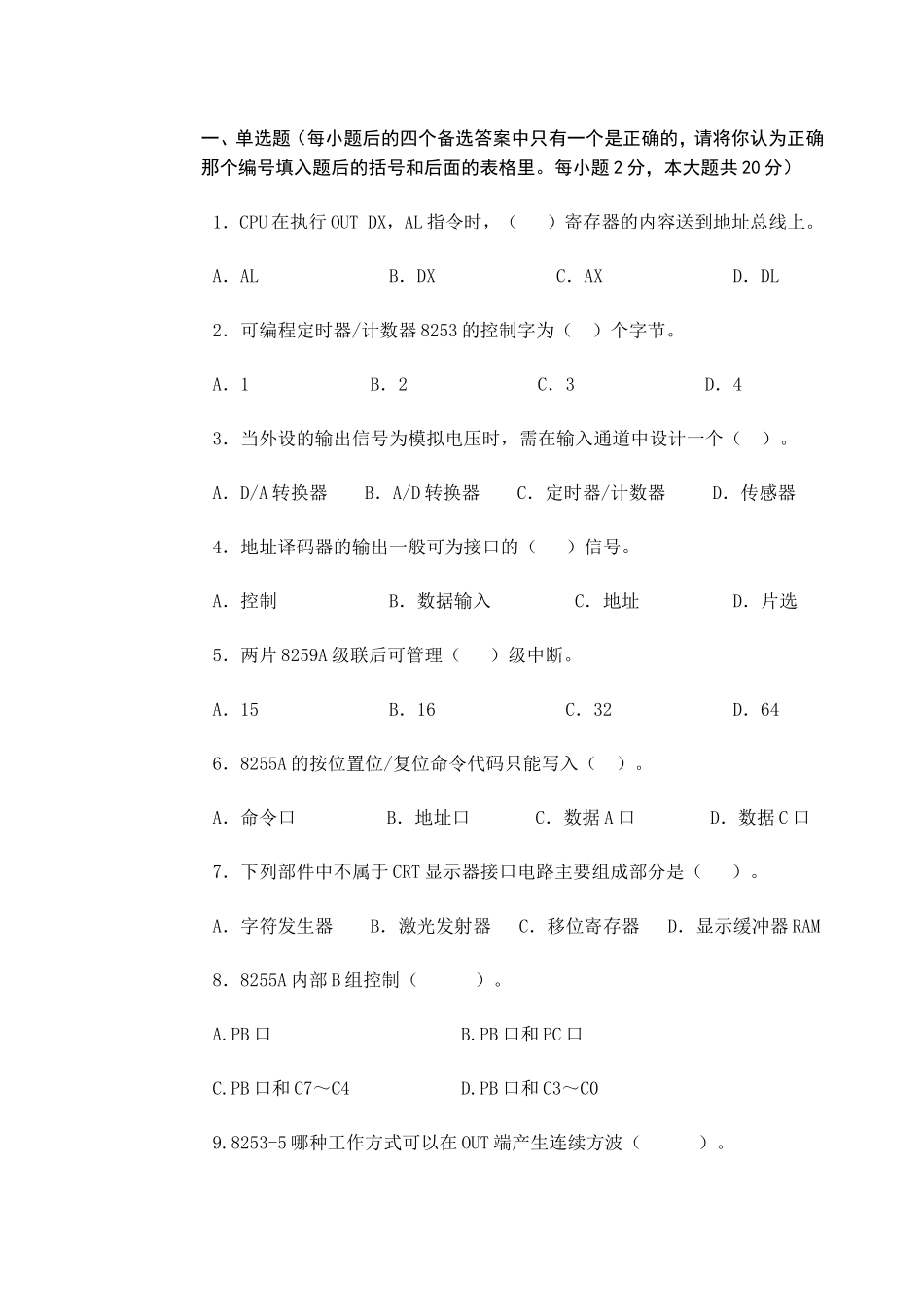

微型机系统接口技术及应用试题02题号一二三四五总分评卷人分数一、单选题题号12345678910选择得分二、填空题1．、。2．、。3．、。4．、、、。5．、。6．、。7．、、。8．。9．。10．。四、综合题（共30分）(1);(2)①:;②:;③:;④:;⑤:;⑥:;⑦:;⑧:;得分得分得分一、单选题（每小题后的四个备选答案中只有一个是正确的，请将你认为正确那个编号填入题后的括号和后面的表格里。每小题2分，本大题共20分）1．CPU在执行OUTDX，AL指令时，（）寄存器的内容送到地址总线上。A．ALB．DXC．AXD．DL2．可编程定时器/计数器8253的控制字为（）个字节。A．1B．2C．3D．43．当外设的输出信号为模拟电压时，需在输入通道中设计一个（）。A．D/A转换器B．A/D转换器C．定时器/计数器D．传感器4．地址译码器的输出一般可为接口的（）信号。A．控制B．数据输入C．地址D．片选5．两片8259A级联后可管理（）级中断。A．15B．16C．32D．646．8255A的按位置位/复位命令代码只能写入（）。A．命令口B．地址口C．数据A口D．数据C口7．下列部件中不属于CRT显示器接口电路主要组成部分是（）。A．字符发生器B．激光发射器C．移位寄存器D．显示缓冲器RAM8．8255A内部B组控制（）。A.PB口B.PB口和PC口C.PB口和C7～C4D.PB口和C3～C09.8253-5哪种工作方式可以在OUT端产生连续方波（）。A.方式1B.方式2C.方式3D.方式410.8086/8088系统中的中断向量表用以存放（）。A.向量表地址B.中断类型码C.中断向量D.中断服务程序二、填空题（每空1分，共20分）1．8259A有个初始化命令字，有个操作命令字；2．8255A是芯片，有种工作方式；3．分析与设计接口电路的基本方法有和。4．8253是芯片，内部有个端口地址，其中的每个计数器可作为进制和进制计数器使用。5．I/O端口的编址方式有和两种。6．设8086系统中采用单片8259A，其8259A的ICW2=32H，则对应IR5的中断类型号为H，它的中断入口地址在中断向量表中的地址为H。7．DMA可以工作在状态和状态下，区分当前DMA工作在什么状态下。可主要依据。8．在译码过程中，如果有一根地址线没有用到，会有个重叠地址。9．8086的中断向量表位于内存的区域。10．0809是常用的转换芯片。三、简答题（共30分）1．接口电路的结构形式有哪几种？本课程所讲述的若干接口芯片是属于那一类？（本小题4分）2．为什么要在CPU和外设之间设接口电路？（本小题4分）3．为什么8255A只有PA口才有工作方式2，而PB口却没有？（本小题4分）4．什么是中断、中断向量和中断向量表？（本小题6分）5．简述可屏蔽中断的响应过程？（本小题6分）6．你是怎样理解DMAC的工作时序的（空闲周期、过度状态、有效周期）？（本小题6分）四、综合题（共30分）得分1．已知串行通讯的传输率Baud为1200b/s，波特率因子Factor为16，8253的输入时钟为CLK=1.19318MHz,若用8253作为波特率时钟发生器，计算8253的定时常数Tc(10分)。2．ADC0809通过8255A同PC总线的接口如图所示，采用查询方式依次从IN0～IN7转换8个模拟量，把转换后的数字量依次存入内存BUFFER变量中。（要求无关项置"0"）(1)根据该电路，写出8255A的地址范围；（5分）(2)填写满足上述要求的程序段（包含对8255A的初始化）（15分）（74LS138功能表、8255方式控制字格式如图所示）MOVAL，①；8255初始化OUT②，ALMOVBX，offsetBUFFER；建立数据指针MOVCL，8；设置计数器MOVDL，00HNEXT:MOVAL，DLOUT8CH，ALADDAL，80HOUT③，ALSUBAL，80HOUT8CH，ALLOP:INAL，④TESTAL，80HJZLOPINAL，⑤MOV⑥，AL；向内存输入一个数INCBXINC⑦LOOP⑧；选择i号通道，向其输入一个信号；测试EOC3线-8线译码器74LS138的功能表（S1=G1;S2=G2A;S3=G2B;A2=C;A1=B;A0=A）2007—2008学年第三学期微型机系统与接口试题02参考答案一、单选题（每小题2分，本大题共20分）参考答案：1．B；2．A；3．B；4．D；5．A；6．A；7．B；8．D；9．C；10．C；评分标准：每小题答对得2分，答错得0分。二、填空题（每空1分，共20分）参考答案：1．4；32．可编程并行接口；33．两侧分析法（硬软结合法）；硬软结合法（两侧分析法）4．定时/计数器；4；二（十）；十（二）5．独立编址（统一编址）；统一编址（...
