小天鹅滚筒洗衣机拆装方法

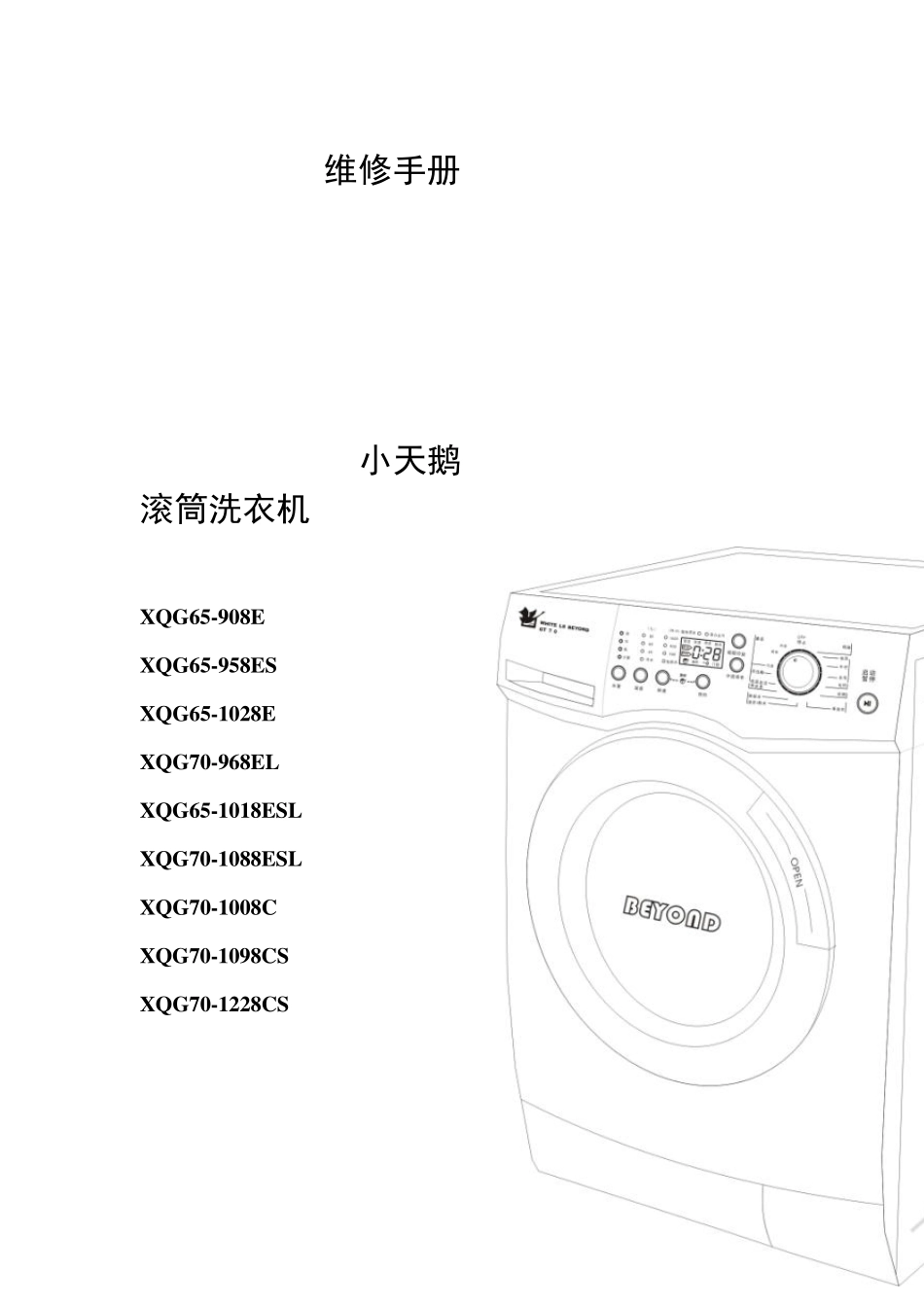

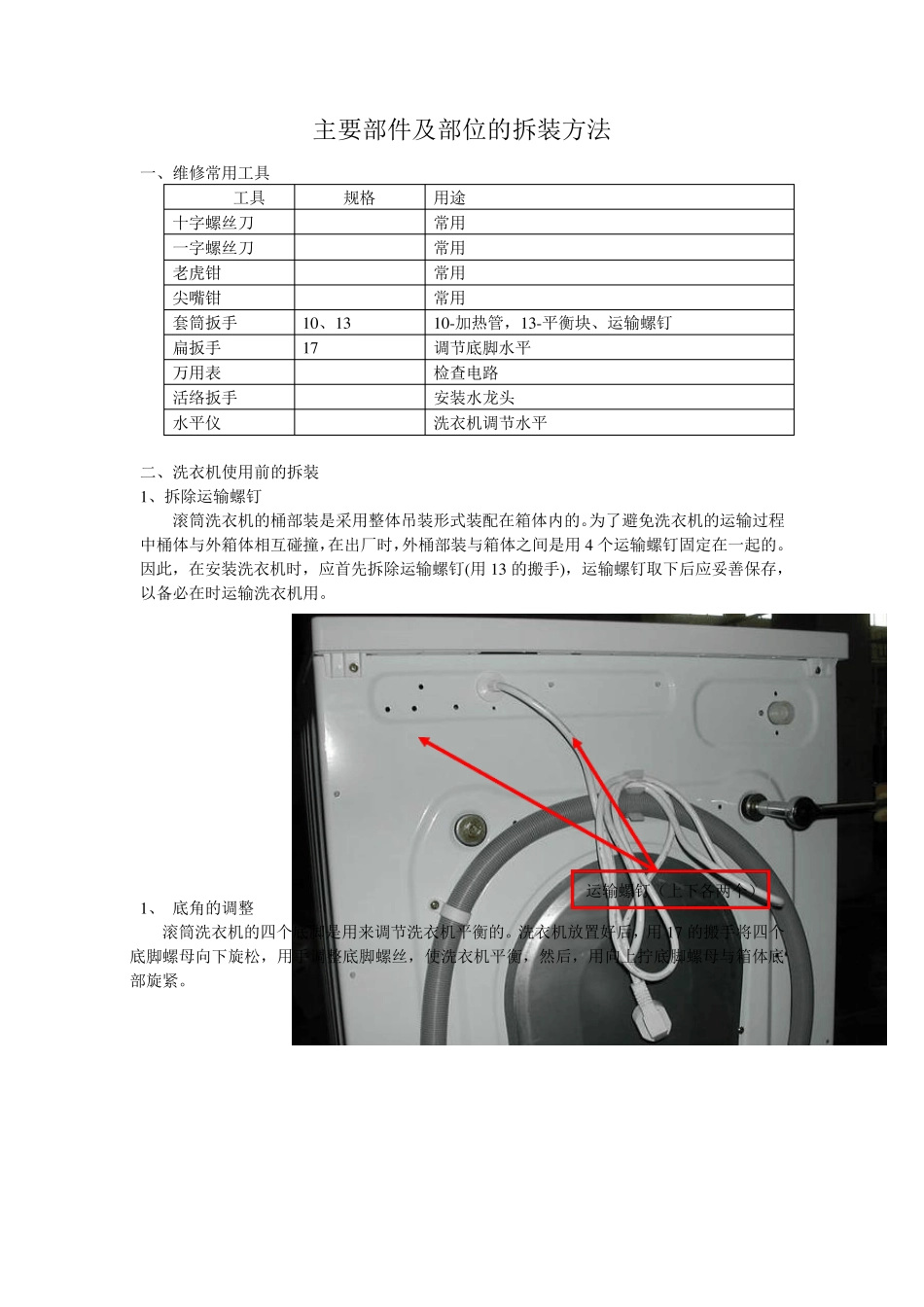

维修手册 小天鹅 滚筒洗衣机 X QG65-908E X QG65-958ES X QG65-1028E X QG70-968EL X QG65-1018ESL X QG70-1088ESL X QG70-1008C X QG70-1098CS X QG70-1228CS 主要部件及部位的拆装方法 一、维修常用工具 工具 规格 用途 十字螺丝刀 常用 一字螺丝刀 常用 老虎钳 常用 尖嘴钳 常用 套筒扳手 1 0 、1 3 1 0 -加热管，1 3 -平衡块、运输螺钉 扁扳手 1 7 调节底脚水平 万用表 检查电路 活络扳手 安装水龙头 水平仪 洗衣机调节水平 二、洗衣机使用前的拆装 1 、拆除运输螺钉 滚筒洗衣机的桶部装是采用整体吊装形式装配在箱体内的。为了避免洗衣机的运输过程中桶体与外箱体相互碰撞，在出厂时，外桶部装与箱体之间是用 4 个运输螺钉固定在一起的。因此，在安装洗衣机时，应首先拆除运输螺钉(用 1 3 的搬手)，运输螺钉取下后应妥善保存，以备必在时运输洗衣机用。 1 、 底角的调整 滚筒洗衣机的四个底脚是用来调节洗衣机平衡的。洗衣机放置好后，用 1 7 的搬手将四个底脚螺母向下旋松，用手调整底脚螺丝，使洗衣机平衡，然后，用向上拧底脚螺母与箱体底部旋紧。 运输螺钉（上下各两个） 3 、进水管的安装 将随机携带的进水管一端，接到水龙头上，另一端装在洗衣机进水电磁阀上。 4 、排水管的安装 滚筒洗衣机排水管应挂起来，一般出水口末端最高位置不得高出洗衣机底部 1 0 0 厘米，最低不得低于 6 0 厘米，或者将排水管挂在水池边沿。洗衣机的排水管也可以插在下水管里，但排水管必须固定排水管支架里。 5 、接地线的安装 滚筒洗衣机必须将外壳牢固接地。滚筒洗衣机采用的电源线为三芯插头，本身有接地线，只要将插头插入有地线装置的单相三芯插座中即可。如果用户家中没有三芯插座，应在洗衣机箱体后上方接地符号处，加接黄绿双色接地线，并牢固接地。 三、滚筒洗衣机主要部件的拆装 （一）电脑板的拆装： 1 、用十字螺丝刀卸下顶盖板后边的两个固定螺钉，从上面用手向后拍打，就可将顶盖板取下。 2 、按下止挡件，抽出分配器盒 止挡件 3 、用十字螺丝刀卸下洗涤盒前端两螺钉。 4 、用十字螺丝刀卸下控制面板的两个螺丝。 5 、向上拿起控制面板。 6 、旋下电脑板 6 个螺钉。 7 、从控制面板中拿出电脑板。轻轻拔出导线插件，更换电脑板时，按原样插好插件。注意：重新安装配需先将程序旋钮装配在电脑板上。 固定螺钉 （二）滤波器、水位...
