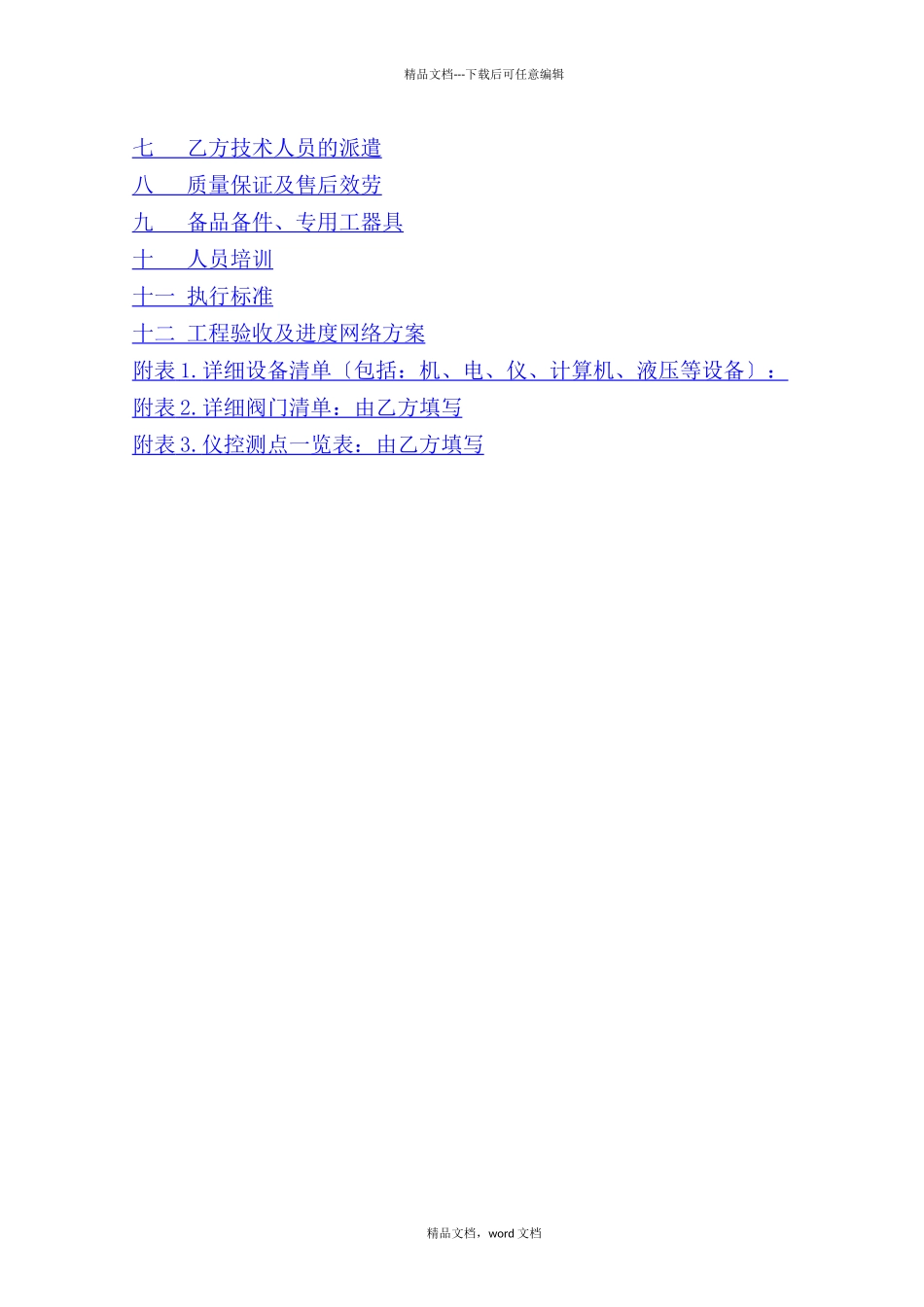

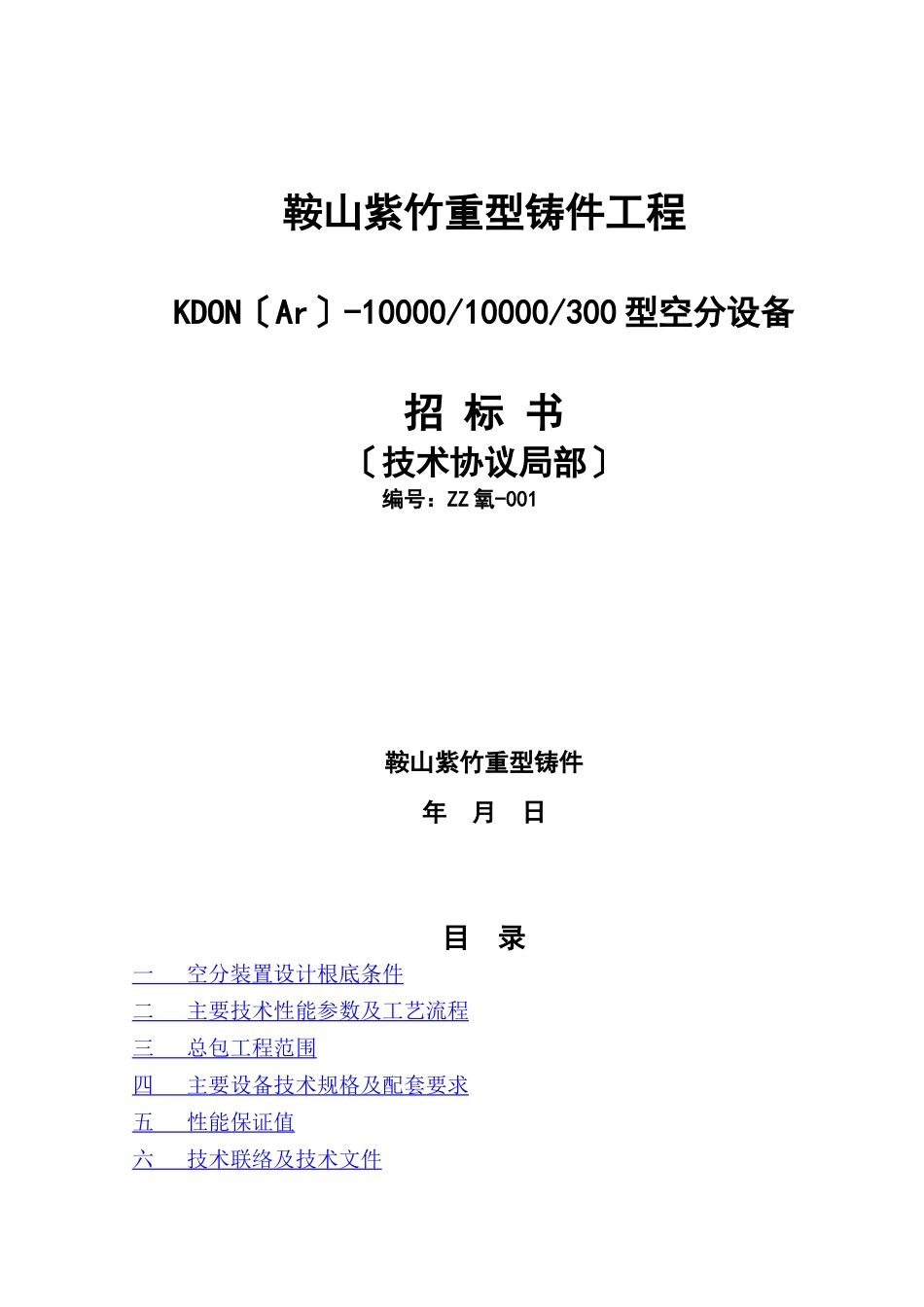

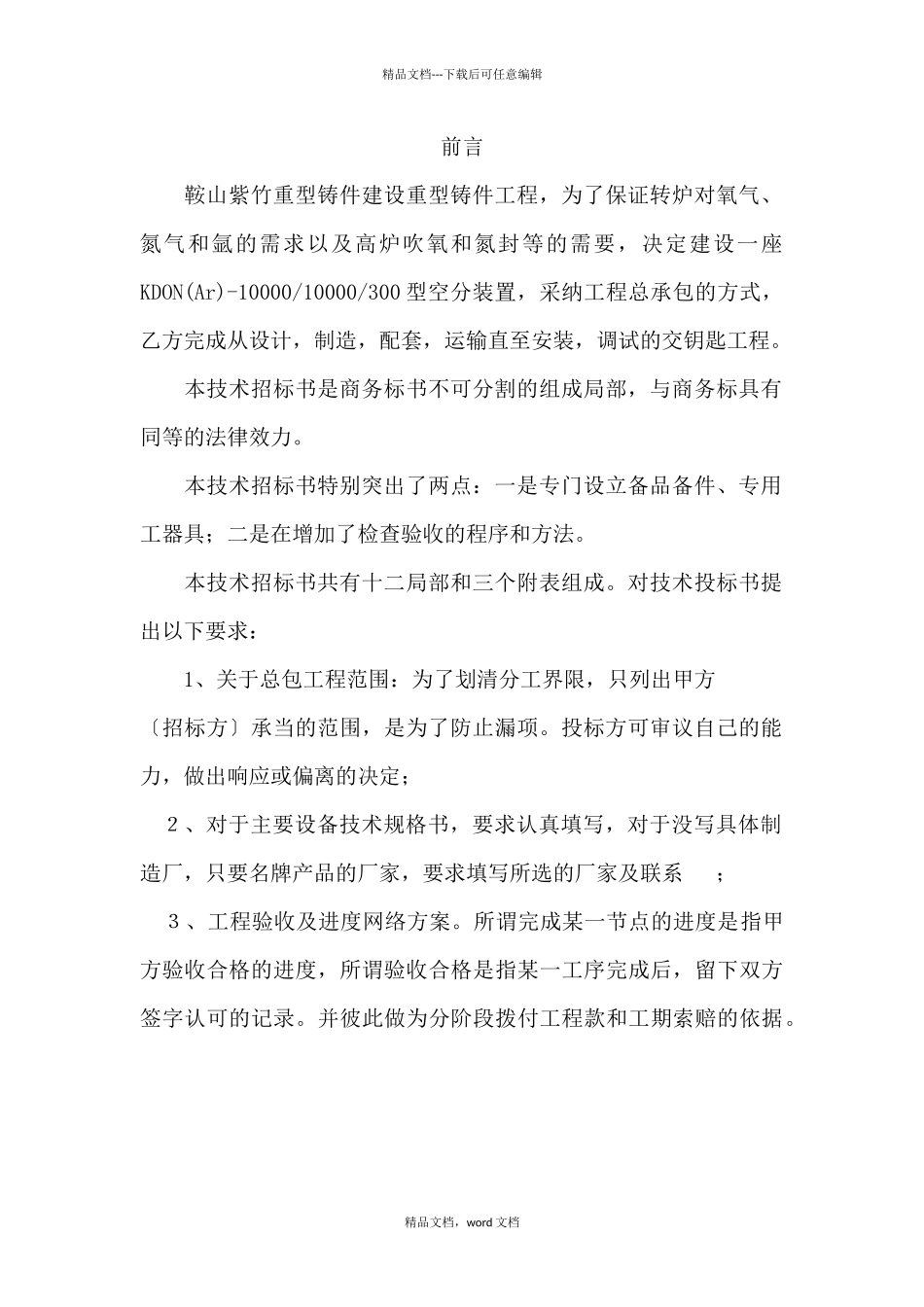

鞍山紫竹重型铸件工程KDON〔Ar〕-10000/10000/300 型空分设备招 标 书〔技术协议局部〕 编号：ZZ 氧-001鞍山紫竹重型铸件年 月 日目 录一 空分装置设计根底条件 二 主要技术性能参数及工艺流程 三 总包工程范围 四 主要设备技术规格及配套要求 五 性能保证值 六 技术联络及技术文件 精品文档---下载后可任意编辑七 乙方技术人员的派遣 八 质量保证及售后效劳 九 备品备件、专用工器具 十 人员培训 十一 执行标准 十二 工程验收及进度网络方案 附表 1. 详细设备清单〔包括：机、电、仪、计算机、液压等设备〕： 附表 2. 详细阀门清单：由乙方填写 附表 3. 仪控测点一览表：由乙方填写 精品文档，word 文档精品文档---下载后可任意编辑前言鞍山紫竹重型铸件建设重型铸件工程，为了保证转炉对氧气、氮气和氩的需求以及高炉吹氧和氮封等的需要，决定建设一座KDON(Ar)-10000/10000/300 型空分装置，采纳工程总承包的方式，乙方完成从设计，制造，配套，运输直至安装，调试的交钥匙工程。本技术招标书是商务标书不可分割的组成局部，与商务标具有同等的法律效力。本技术招标书特别突出了两点：一是专门设立备品备件、专用工器具；二是在增加了检查验收的程序和方法。本技术招标书共有十二局部和三个附表组成。对技术投标书提出以下要求：1、关于总包工程范围：为了划清分工界限，只列出甲方〔招标方〕承当的范围，是为了防止漏项。投标方可审议自己的能力，做出响应或偏离的决定；２、对于主要设备技术规格书，要求认真填写，对于没写具体制造厂，只要名牌产品的厂家，要求填写所选的厂家及联系 ； ３、工程验收及进度网络方案。所谓完成某一节点的进度是指甲方验收合格的进度，所谓验收合格是指某一工序完成后，留下双方签字认可的记录。并彼此做为分阶段拨付工程款和工期索赔的依据。 精品文档，word 文档精品文档---下载后可任意编辑一、空分装置设计根底条件1.1大气条件设计点 大气压力〔年平均大气压〕 100KPa 大气温度 30℃ 相对湿度 70% 大气含氧量 20% 厂区自然条件：位于炼钢厂的北侧约 100m，污染扩散条件较好。1.2气象条件１气温年平均气温℃最热月平均气温℃极端最高气温〔年最高气温〕℃最冷月平均气温℃极端最低温度〔年最低气温〕℃1.2.2 湿度〔1〕冬季室外计算相对湿度 63%〔2〕夏季室外计算相对湿度 64%1.2.3 气压 大气压力： 冬季：精品文档，word 文档精品文档---下...
