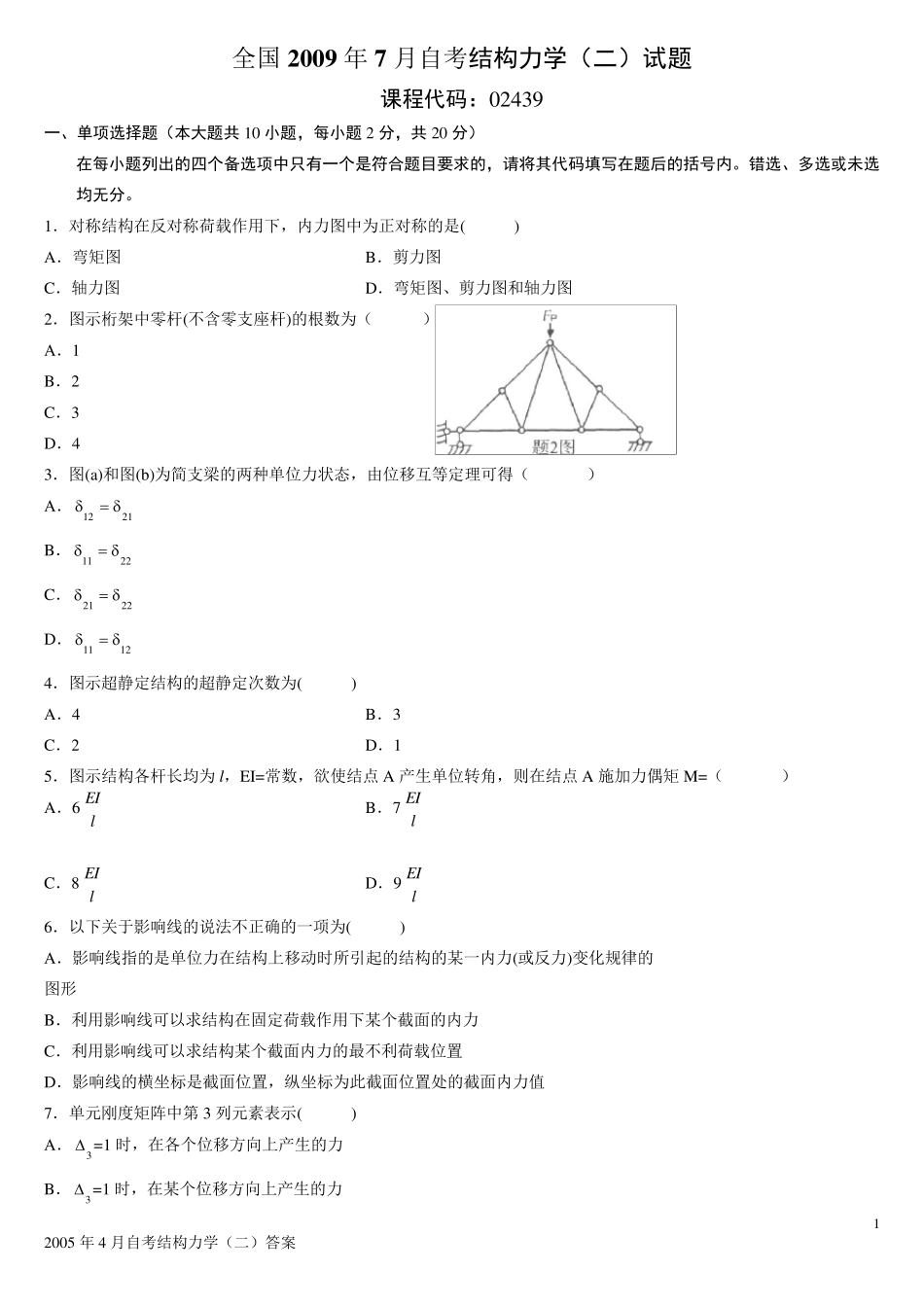

2005 年4 月自考结构力学（二）答案 1 全国2 0 0 9 年7 月自考结构力学（二）试题 课程代码：02439 一、单项选择题（本大题共 10 小题，每小题2 分，共 20 分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1．对称结构在反对称荷载作用下，内力图中为正对称的是( ) A．弯矩图 B．剪力图 C．轴力图 D．弯矩图、剪力图和轴力图 2．图示桁架中零杆(不含零支座杆)的根数为（ ） A．1 B．2 C．3 D．4 3．图(a)和图(b)为简支梁的两种单位力状态，由位移互等定理可得（ ） A．2112 B．2211 C．2221 D．1211 4．图示超静定结构的超静定次数为( ) A．4 B．3 C．2 D．1 5．图示结构各杆长均为l，EI=常数，欲使结点 A 产生单位转角，则在结点 A 施加力偶矩M=（ ） A．6lEI B．7lEI C．8lEI D．9lEI 6．以下关于影响线的说法不正确的一项为( ) A．影响线指的是单位力在结构上移动时所引起的结构的某一内力(或反力)变化规律的 图形 B．利用影响线可以求结构在固定荷载作用下某个截面的内力 C．利用影响线可以求结构某个截面内力的最不利荷载位置 D．影响线的横坐标是截面位置，纵坐标为此截面位置处的截面内力值 7．单元刚度矩阵中第 3 列元素表示( ) A．3 =1 时，在各个位移方向上产生的力 B．3 =1 时，在某个位移方向上产生的力 2005 年4 月自考结构力学（二）答案 2 C．在各个位移方向上发生单位位移时，在3 方向上产生的力 D．在某个位移方向上发生单位位移时，在3 方向上产生的力 8．不计杆的分布质量，图示体系的动力自由度为 A．1 B．2 C．3 D．4 9．为提高单自由度体系的自振频率可采取的措施有( ) A．减小外荷载 B．增大体系的刚度 C．增大阻尼 D．增大质量 10．AB 梁为矩形截面梁，截面高为h，上侧温度升高10℃，下侧温度下降 2℃，B 点的竖向位移(以向下为正)为( ) A．3 hl2 B．-3 hl2 C．6 hl2 D．-6 hl2 二、填空题（本大题共 10 小题，每小题 2 分，共 20 分） 请在每小题的空格中填上正确答案。错填、不填均无分。 11．图示梁k 截面的弯矩Mk=___________ (以下侧受拉为正)。 12．三铰拱与梁的主要区别是在竖向荷载作用下会产生___________。 13．欲求图示梁B 截面的转角，其虚设的单位力状态为_______________...
