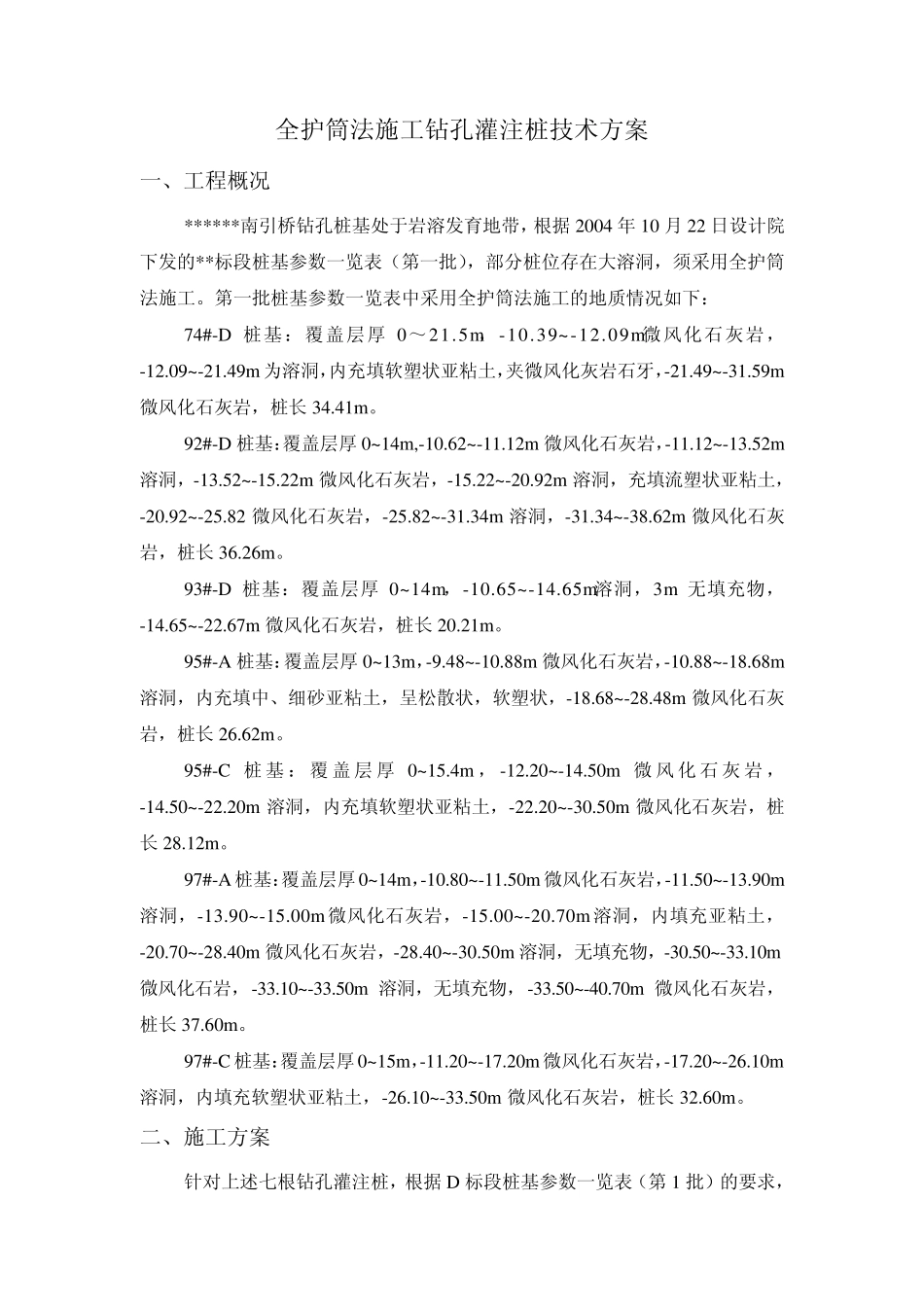

全护筒法施工钻孔灌注桩技术方案_第1页
1/9

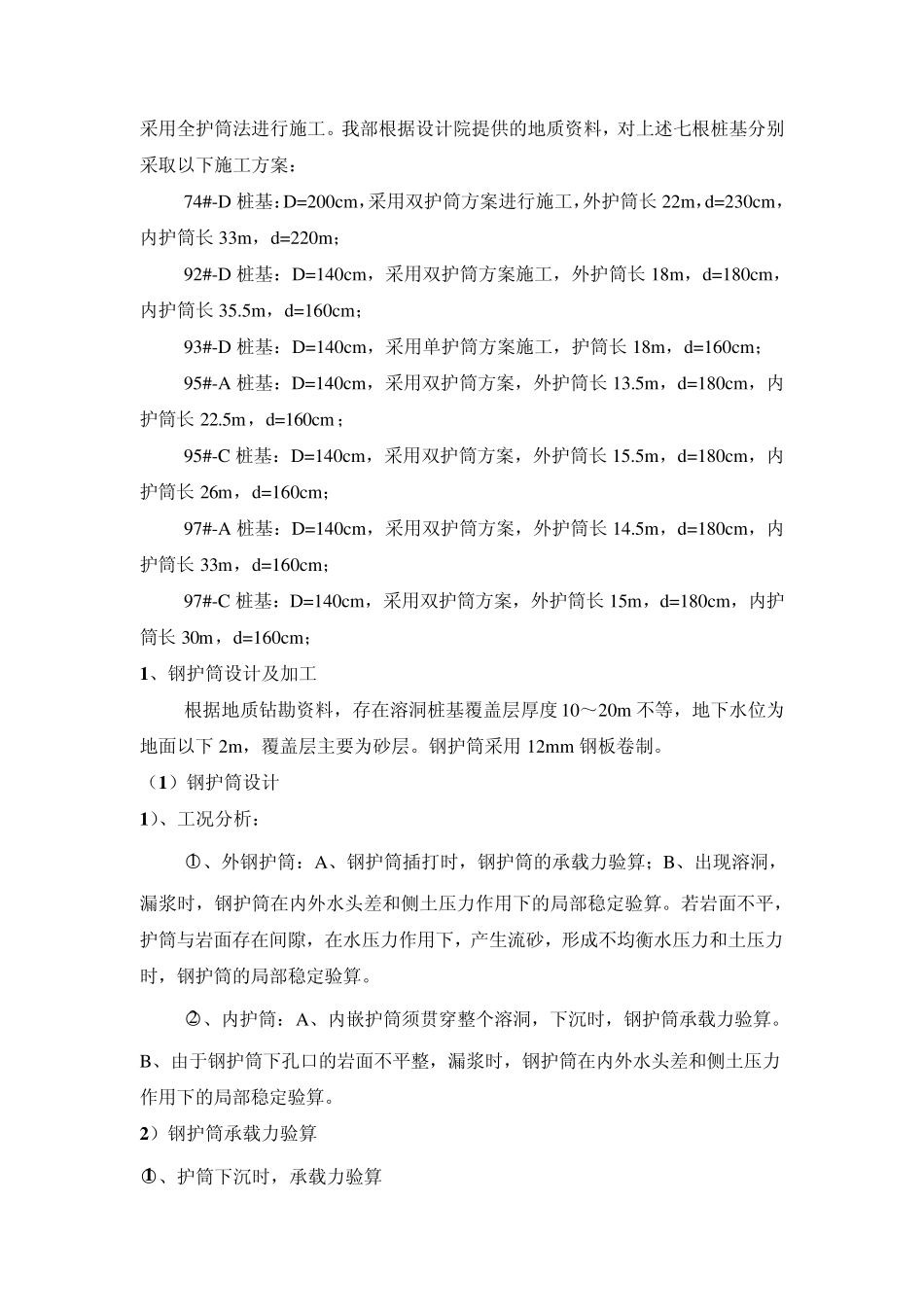

全护筒法施工钻孔灌注桩技术方案_第2页
2/9

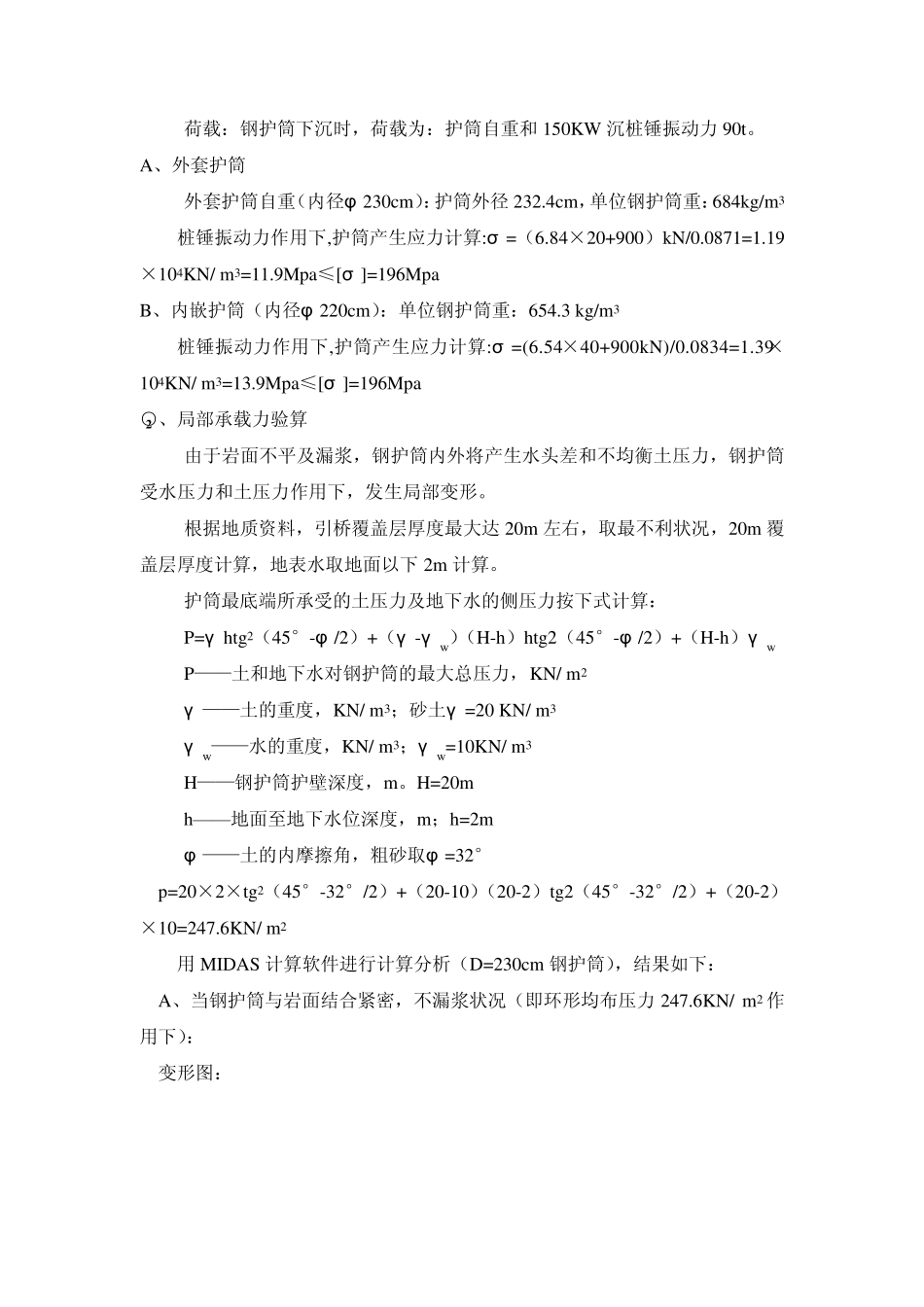

全护筒法施工钻孔灌注桩技术方案_第3页
3/9
全护筒法施工钻孔灌注桩技术方案 一、工程概况 ******南引桥钻孔桩基处于岩溶发育地带,根据 2004 年 10 月 22 日设计院下发的**标段桩基参数一览表(第一批),部分桩位存在大溶洞,须采用全护筒法施工。第一批桩基参数一览表中采用全护筒法施工的地质情况如下: 74#-D 桩基:覆盖层厚 0~21.5m,-10.39 ~-12.09m微风化石灰岩,-12.09~-21.49m 为溶洞,内充填软塑状亚粘土,夹微风化灰岩石牙,-21.49~-31.59m微风化石灰岩,桩长 34.41m。 92#-D 桩基:覆盖层厚 0~14m,-10.62~-11.12m 微风化石灰岩,-11.12~-13.52m溶洞,-13.52~-15.22m 微风化石灰岩,-15.22~-20.92m 溶洞,充填流塑状亚粘土,-20.92~-25.82 微风化石灰岩,-25.82~-31.34m 溶洞,-31.34~-38.62m 微风化石灰岩,桩长 36.26m。 93#-D 桩基:覆盖层厚 0~14m,-10.65~-14.65m溶洞,3m 无填充物,-14.65~-22.67m 微风化石灰岩,桩长 20.21m。 95#-A 桩基:覆盖层厚 0~13m,-9.48~-10.88m 微风化石灰岩,-10.88~-18.68m溶洞,内充填中、细砂亚粘土,呈松散状,软塑状,-18.68~-28.48m 微风化石灰岩,桩长 26.62m。 95#-C 桩基 : 覆 盖 层 厚 0~15.4m , -12.20~-14.50m 微 风 化 石 灰 岩 ,-14.50~-22.20m 溶洞,内充填软塑状亚粘土,-22.20~-30.50m 微风化石灰岩,桩长 28.12m。 97#-A 桩基:覆盖层厚 0~14m,-10.80~-11.50m 微风化石灰岩,-11.50~-13.90m溶洞,-13.90~-15.00m微风化石灰岩,-15.00~-20.70m溶洞,内填充亚粘土,-20.70~-28.40m 微风化石灰岩,-28.40~-30.50m 溶洞,无填充物,-30.50~-33.10m微风化石岩,-33.10~-33.50m 溶洞,无填充物,-33.50~-40.70m 微风化石灰岩,桩长 37.60m。 97#-C 桩基:覆盖层厚 0~15m,-11.20~-17.20m 微风化石灰岩,-17.20~-26.10m溶洞,内填充软塑状亚粘土,-26.10~-33.50m 微风化石灰岩,桩长 32.60m。 二、施工方案 针对上述七根钻孔灌注桩,根据 D 标段桩基参数一览表(第 1 批)的要求, 采用全护筒法进行施工。我部根据设计院提供的地质资料,对上述七根桩基分别采取以下施工方案: 74#-D 桩基:D=200cm ,采用双护筒方案进行施工,外护筒长22m ,d=230cm ,内护筒长33m ,d=220m ; 92#-D 桩基:D=140cm ,采用双护筒方案施工,外护筒长18m ,d=180cm ,内护筒长35.5m ,d=160cm ; 93#-D 桩基:D=140cm ,采用单护筒方案施工,...
