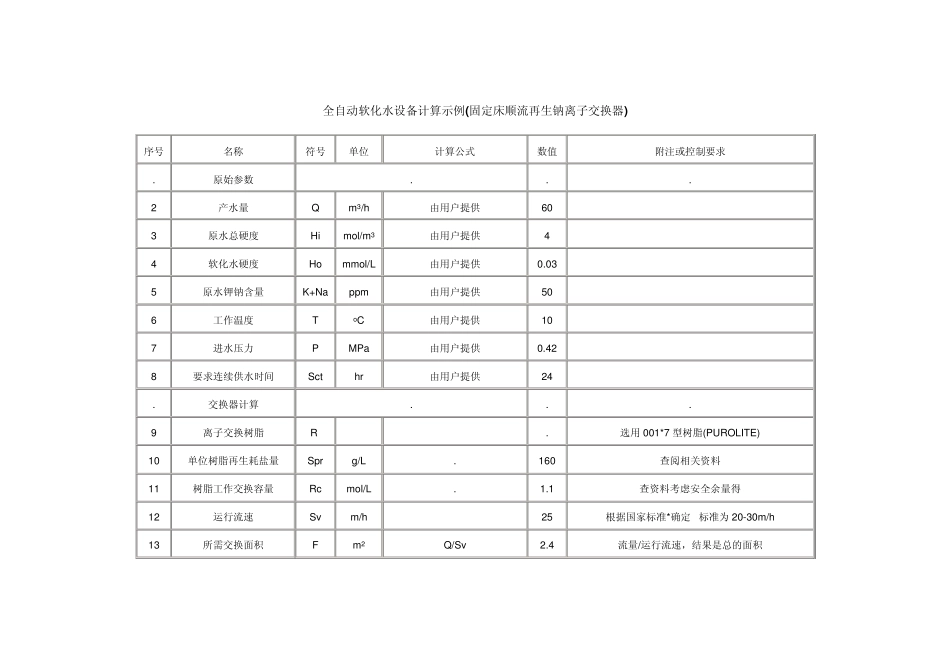

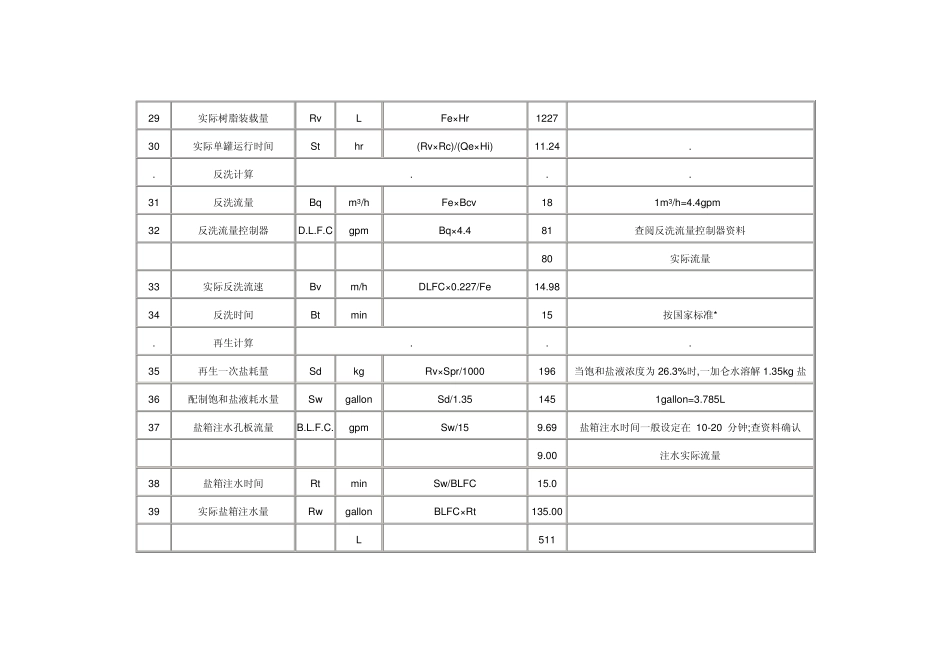

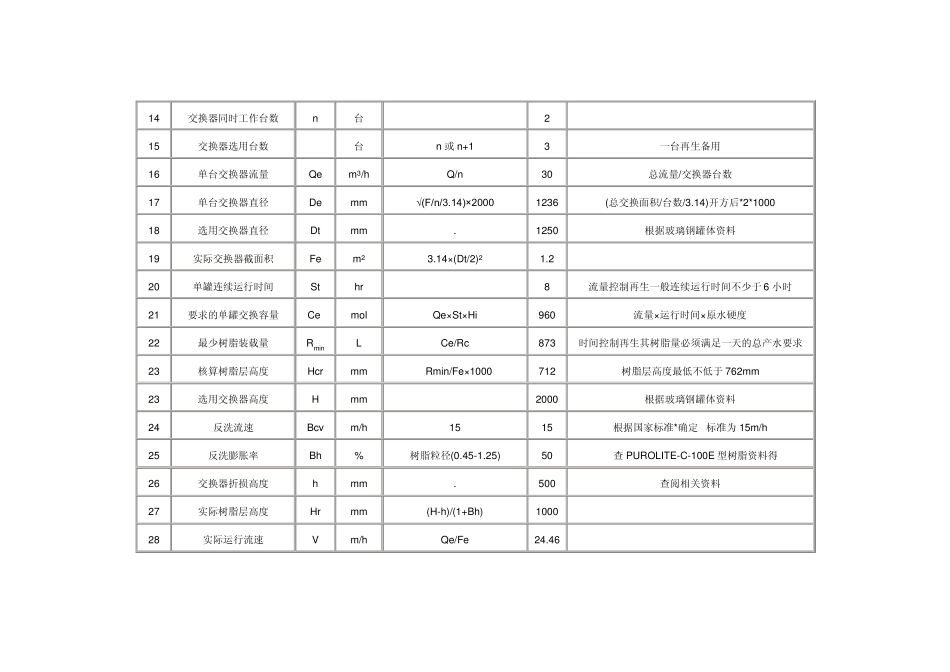

全自动软化水设备计算示例(固定床顺流再生钠离子交换器) 序号 名称 符号 单位 计算公式 数值 附注或控制要求 . 原始参数 . . . 2 产水量 Q m3/h 由用户提供 60 3 原水总硬度 Hi mol/m3 由用户提供 4 4 软化水硬度 Ho mmol/L 由用户提供 0.03 5 原水钾钠含量 K+Na ppm 由用户提供 50 6 工作温度 T oC 由用户提供 10 7 进水压力 P MPa 由用户提供 0.42 8 要求连续供水时间 Sct hr 由用户提供 24 . 交换器计算 . . . 9 离子交换树脂 R . 选用001*7 型树脂(PUROLITE) 10 单位树脂再生耗盐量 Spr g/L . 160 查阅相关资料 11 树脂工作交换容量 Rc mol/L . 1.1 查资料考虑安全余量得 12 运行流速 Sv m/h 25 根据国家标准*确定 标准为 20-30m/h 13 所需交换面积 F m2 Q/Sv 2.4 流量/运行流速，结果是总的面积 14 交换器同时工作台数 n 台 2 15 交换器选用台数 台 n 或n+1 3 一台再生备用 16 单台交换器流量 Qe m3/h Q/n 30 总流量/交换器台数 17 单台交换器直径 De mm √(F/n/3.14)×2000 1236 (总交换面积/台数/3.14)开方后*2*1000 18 选用交换器直径 Dt mm . 1250 根据玻璃钢罐体资料 19 实际交换器截面积 Fe m2 3.14×(Dt/2)2 1.2 20 单罐连续运行时间 St hr 8 流量控制再生一般连续运行时间不少于 6 小时 21 要求的单罐交换容量 Ce mol Qe×St×Hi 960 流量×运行时间×原水硬度 22 最少树脂装载量 Rmin L Ce/Rc 873 时间控制再生其树脂量必须满足一天的总产水要求 23 核算树脂层高度 Hcr mm Rmin/Fe×1000 712 树脂层高度最低不低于 762mm 23 选用交换器高度 H mm 2000 根据玻璃钢罐体资料 24 反洗流速 Bcv m/h 15 15 根据国家标准*确定 标准为 15m/h 25 反洗膨胀率 Bh % 树脂粒径(0.45-1.25) 50 查 PUROLITE-C-100E 型树脂资料得 26 交换器折损高度 h mm . 500 查阅相关资料 27 实际树脂层高度 Hr mm (H-h)/(1+Bh) 1000 28 实际运行流速 V m/h Qe/Fe 24.46 29 实际树脂装载量 Rv L Fe×Hr 1227 30 实际单罐运行时间 St hr (Rv×Rc)/(Qe×Hi) 11.24 . . 反洗计算 . . . 31 反洗流量 Bq m3/h Fe×Bcv 18 1m3/h=4.4gpm 32 反洗流量控制器 D.L.F.C gpm Bq×4.4 81 查阅反洗流量控制器资料 80 实际...
