八局无砟轨道精调施工方案

八局无砟轨道精调施工方案_第1页
1/7

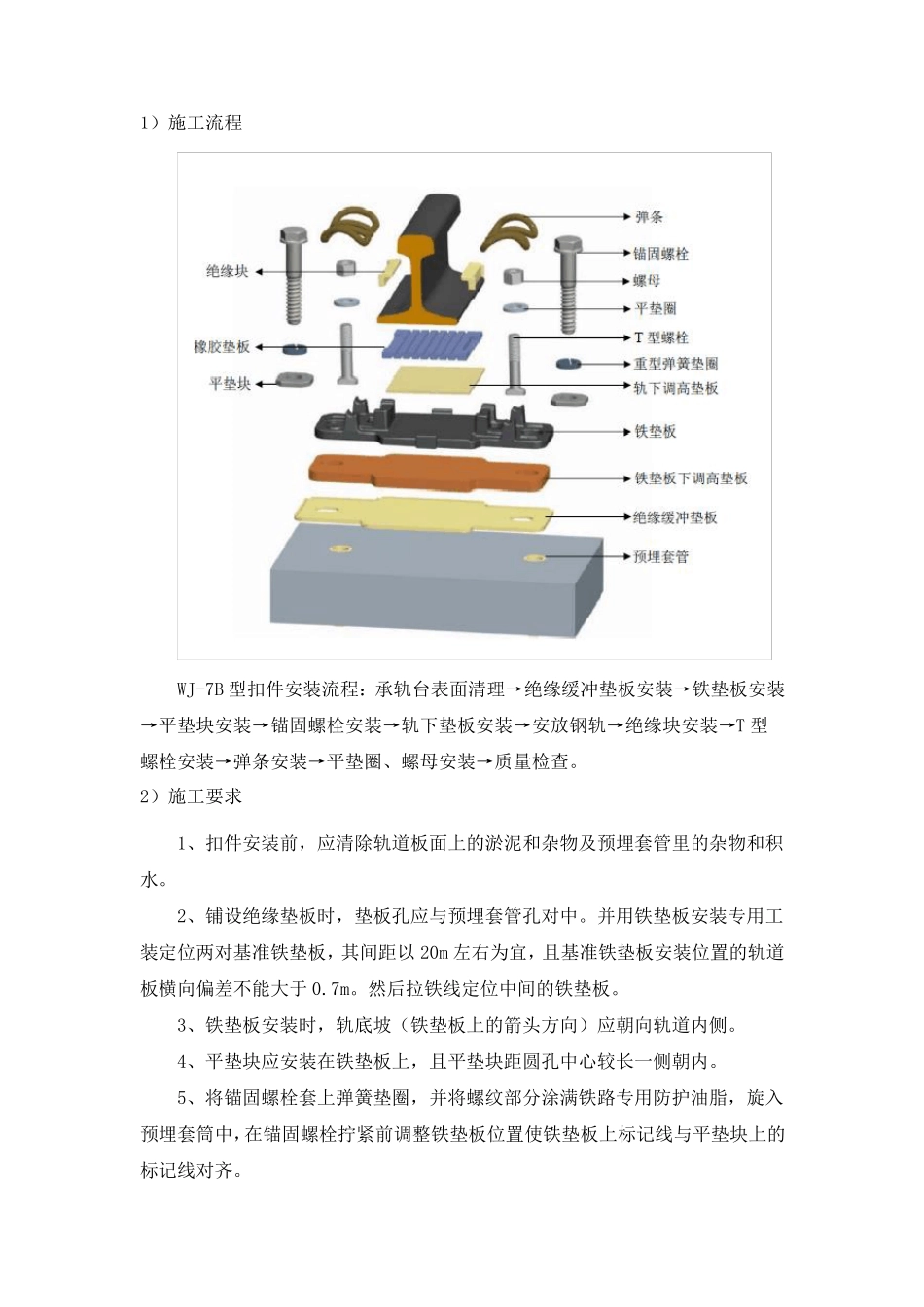

八局无砟轨道精调施工方案_第2页
2/7

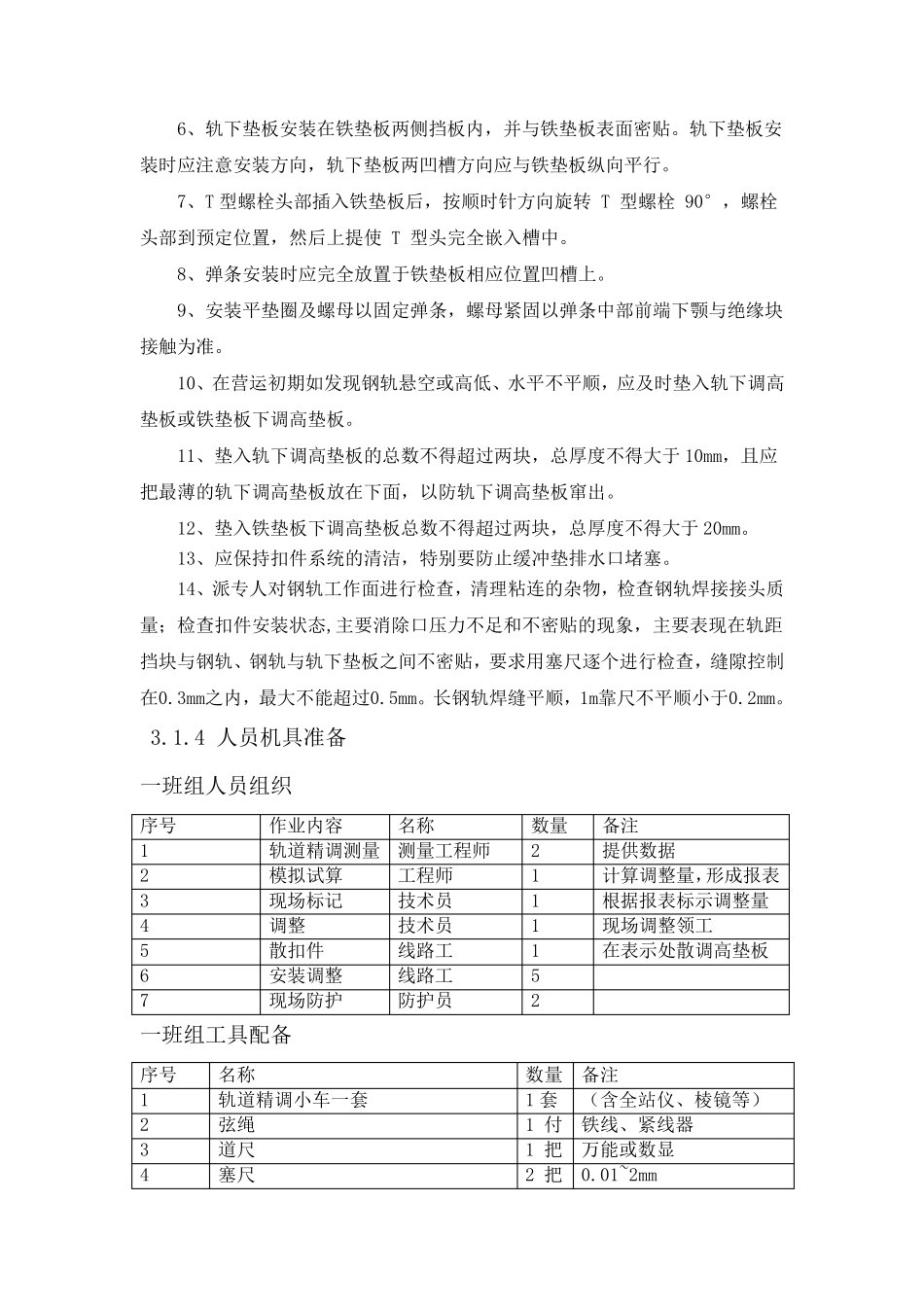

八局无砟轨道精调施工方案_第3页
3/7
无砟轨道长钢轨精调施工要点 1 工程概况 中国中铁八局项目部管段起点于DK131+209,止于DK185+275 ,全长54.066公里。途经瓦房店市、营口市鲅鱼圈开发区和盖州市。管段包括桥梁16 座(特大桥10 座、大桥3 座、中桥3 座),桥梁全长36714.92m,占管段长的67.9%,制架箱梁990 孔,连续梁(刚构)7 联;路基全长16769.08m(含鲅鱼圈车站一座,长1.8km),占管段长的31%;隧道1 座长582m,占管段长的1.1%;涵洞53座,计1209.52 横延米;公路桥2 座。 2 编制依据 1、《高速铁路无砟轨道施工质量验收标准》 2、《高速铁路施工测量规范》 3、《高速铁路无砟轨道施工测量暂行标准》 4、《W J-7 扣件安装说明书》 3 主要作业内容 3.1 施工准备 3.1.1 控制网复核 长轨精调测量前,应对CPⅢ控制网进行复测,并检查确认控制点工作状态良好,其精度复核精调作业要求。及时恢复破坏的CPⅢ控制点,并拉入整网进行平差。连续梁上的控制点必须在长轨精调前进行复核测量,精度不满足要求时,应在长轨精调前一天对控制点坐标进行测量更新。 3.1.2 资料复核 认真 核对设 计资料,确保 设 计线 形 等 资料输 入正 确。重 点核对平面 曲 线 要素 、变 坡 点位 置 和竖 曲 线 要素 、曲 线 超 高等 。确定 基准轨,平面 位 置 以 高轨为 基准,高程以 低 轨为 基准,直 线 区间 上的基准轨参 考 大里程方 向 的曲 线 。 3.1.3 扣件安装 1)施工流程 WJ-7B 型扣件安装流程:承轨台表面清理→绝缘缓冲垫板安装→铁垫板安装→平垫块安装→锚固螺栓安装→轨下垫板安装→安放钢轨→绝缘块安装→T 型螺栓安装→弹条安装→平垫圈、螺母安装→质量检查。 2)施工要求 1、扣件安装前,应清除轨道板面上的淤泥和杂物及预埋套管里的杂物和积水。 2、铺设绝缘垫板时,垫板孔应与预埋套管孔对中。并用铁垫板安装专用工装定位两对基准铁垫板,其间距以 20m 左右为宜,且基准铁垫板安装位置的轨道板横向偏差不能大于 0.7m。然后拉铁线定位中间的铁垫板。 3、铁垫板安装时,轨底坡(铁垫板上的箭头方向)应朝向轨道内侧。 4、平垫块应安装在铁垫板上,且平垫块距圆孔中心较长一侧朝内。 5、将锚固螺栓套上弹簧垫圈,并将螺纹部分涂满铁路专用防护油脂,旋入预埋套筒中,在锚固螺栓拧紧前调整铁垫板位置使铁垫板上标记线与平垫块上的标记线对齐。 6、轨下垫板安装在铁垫板两侧挡板内,并与铁垫板...
