公制美制英制螺纹知识

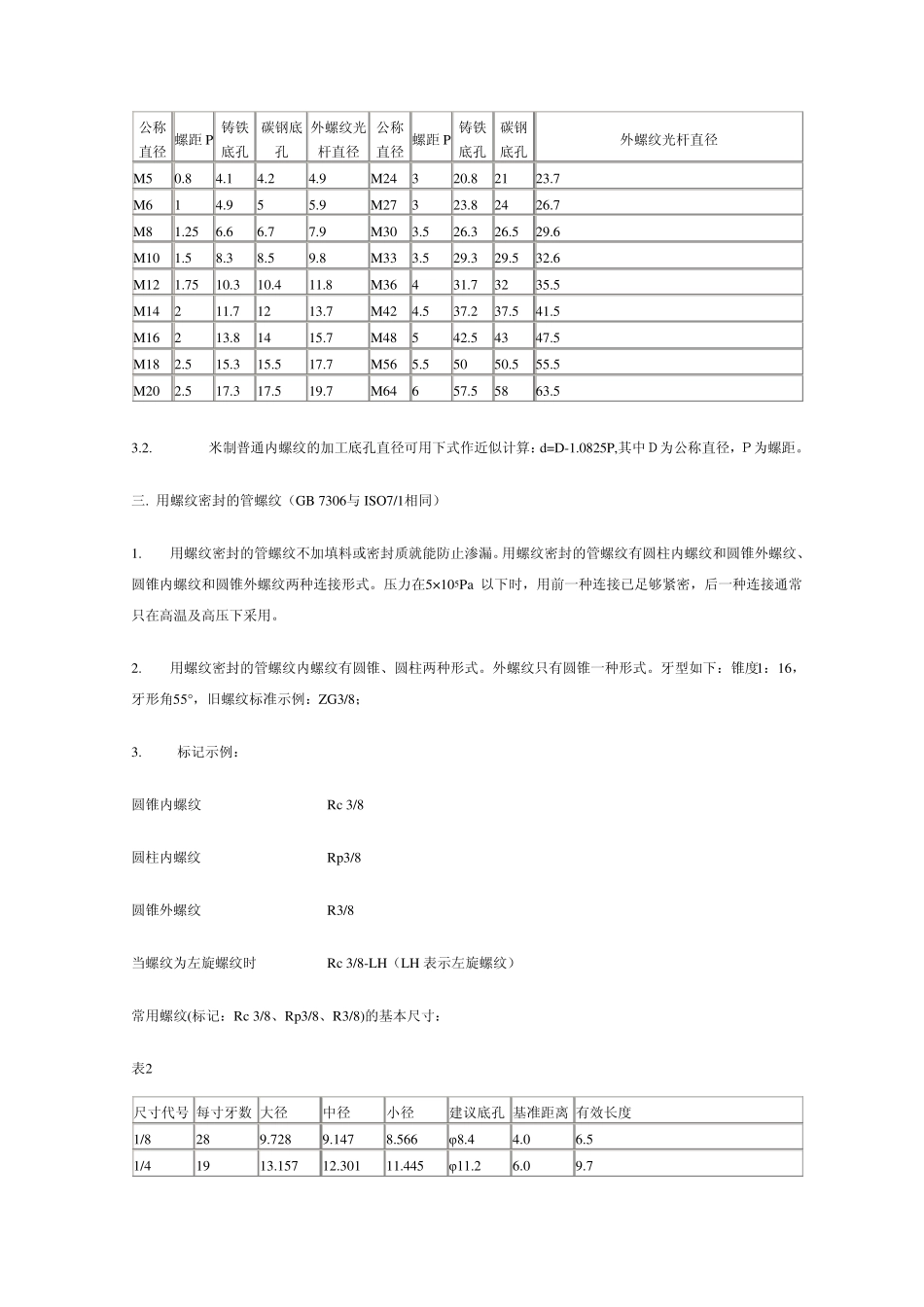

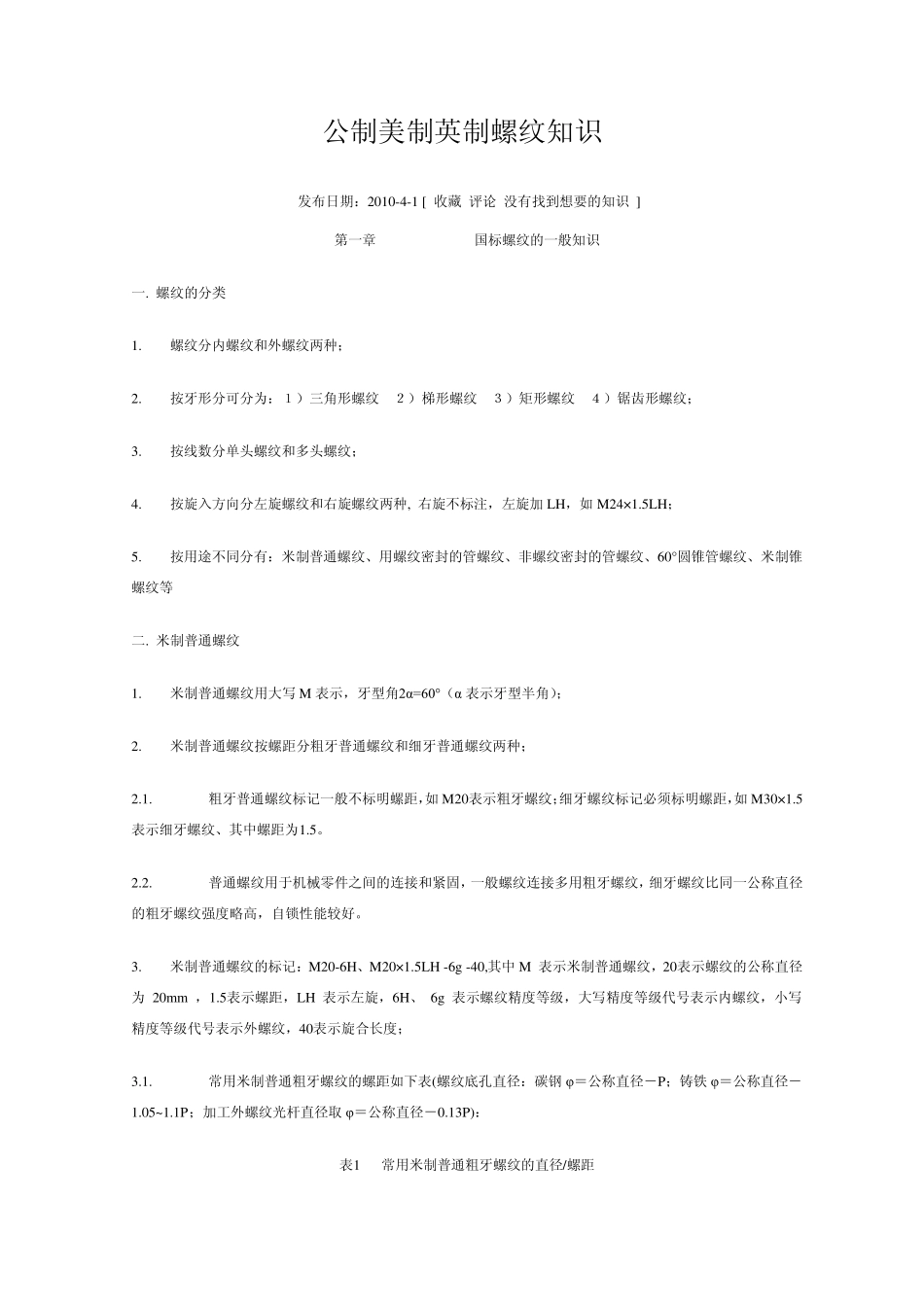

公制美制英制螺纹知识 发布日期：2010-4-1 [ 收藏 评论 没有找到想要的知识 ] 第一章 国标螺纹的一般知识 一. 螺纹的分类 1. 螺纹分内螺纹和外螺纹两种； 2. 按牙形分可分为：１）三角形螺纹 ２）梯形螺纹 ３）矩形螺纹 ４）锯齿形螺纹； 3. 按线数分单头螺纹和多头螺纹； 4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH； 5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等 二. 米制普通螺纹 1. 米制普通螺纹用大写 M 表示，牙型角2α=60°（α 表示牙型半角）； 2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。 2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。 3. 米制普通螺纹的标记：M20-6H、M20×1.5LH -6g -40,其中 M 表示米制普通螺纹，20表示螺纹的公称直径为 20mm ，1.5表示螺距，LH 表示左旋，6H、 6g 表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度； 3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢 φ ＝公称直径－P；铸铁 φ ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取 φ ＝公称直径－0.13P)： 表1 常用米制普通粗牙螺纹的直径/螺距 公称直径 螺距P 铸铁底孔 碳钢底孔 外螺纹光杆直径 公称直径 螺距P 铸铁底孔 碳钢底孔 外螺纹光杆直径 M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 5 5.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6 M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5 M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.5 3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。 三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相...
