市黄河故道治理工程格宾石笼护坡专项施工方案VIP免费

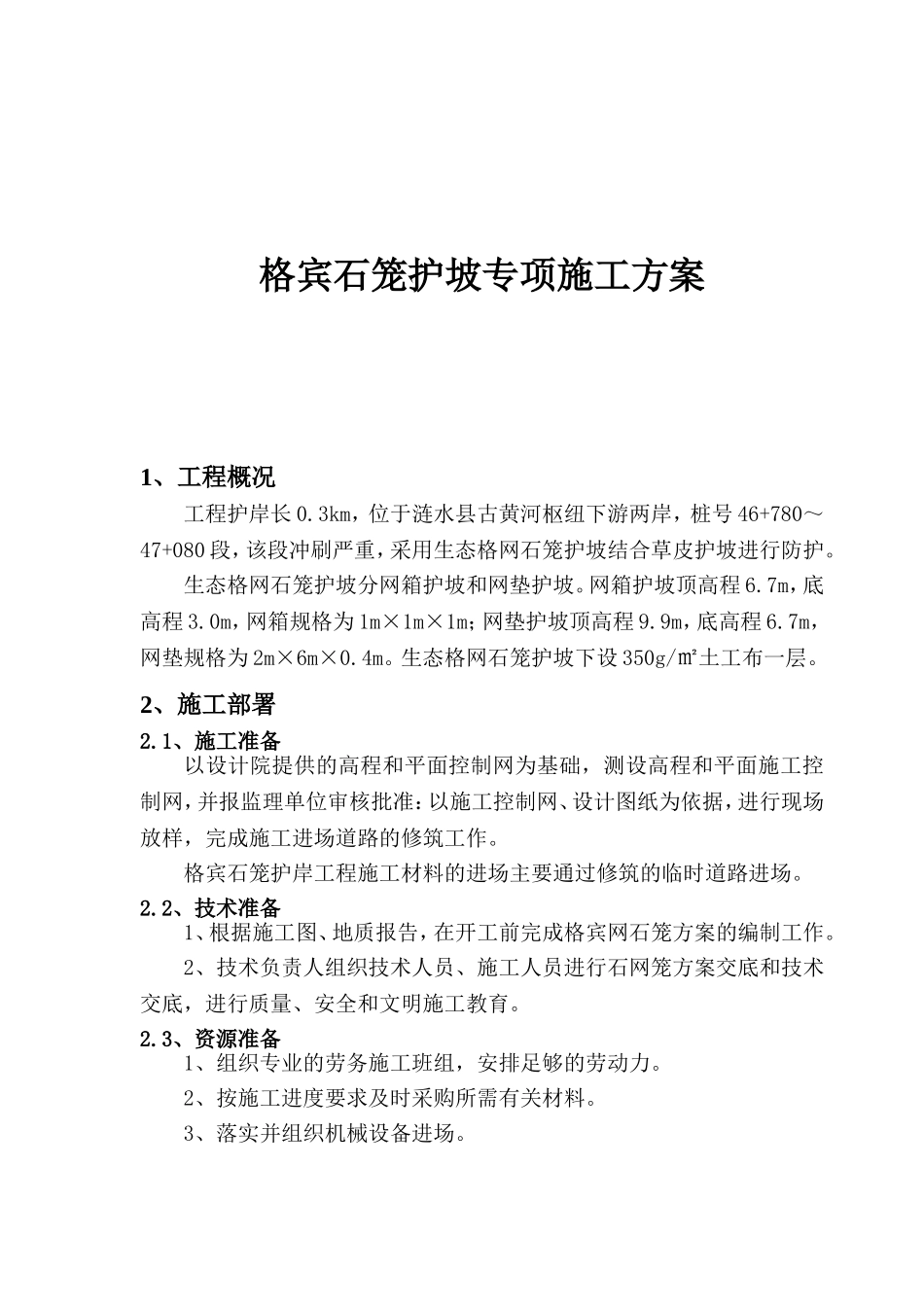

格宾石笼护坡专项施工方案1、工程概况工程护岸长0.3km，位于涟水县古黄河枢纽下游两岸，桩号46+780～47+080段，该段冲刷严重，采用生态格网石笼护坡结合草皮护坡进行防护。生态格网石笼护坡分网箱护坡和网垫护坡。网箱护坡顶高程6.7m，底高程3.0m，网箱规格为1m×1m×1m；网垫护坡顶高程9.9m，底高程6.7m，网垫规格为2m×6m×0.4m。生态格网石笼护坡下设350g/㎡土工布一层。2、施工部署2.1、施工准备以设计院提供的高程和平面控制网为基础，测设高程和平面施工控制网，并报监理单位审核批准：以施工控制网、设计图纸为依据，进行现场放样，完成施工进场道路的修筑工作。格宾石笼护岸工程施工材料的进场主要通过修筑的临时道路进场。2.2、技术准备1、根据施工图、地质报告，在开工前完成格宾网石笼方案的编制工作。2、技术负责人组织技术人员、施工人员进行石网笼方案交底和技术交底，进行质量、安全和文明施工教育。2.3、资源准备1、组织专业的劳务施工班组，安排足够的劳动力。2、按施工进度要求及时采购所需有关材料。3、落实并组织机械设备进场。3、施工流程及施工方法3.1、施工流程场地清理→断面复核→石料抛填→坡面土方开挖、袋装土回填→土工布铺设→格网石笼施工→回填土及夯实边坡→缝隙填碎石及填粘土→绿化防护3.2、场地清理场地清理包括植被清理及施工用地需要清理的全部区域的地表。植被清理：沿河两侧已完成种植的乔木及灌木因边坡更改，按需要的工作面进行移植，采用挖机将开挖线内的杂物，草根（树根）垃圾和废渣等全部清除，运至指定区域进行堆放或掩埋。3.3、断面复核施工单位与监理单位进行联合测量，对设计院提供的原始断面图进行复测，留下测量记录。3.4、土方开挖、回填表土的清挖、回填：按设计图纸要求的边坡表土开挖深度进行开挖，并将开挖的有机土壤运到指定区堆放，防止土壤被冲刷或流失；对土方不足的断面进行袋装土回填。开挖过程中，技术人员必须对施工现场管理员及作业队负责人详细交底工程桩位置、放坡位置及坡度、开挖深度等。施工过程中严格控制开挖边线，避免可能出现的超欠挖等质量问题。4、主要工序施工方法4.1、施工工艺枢纽下游3.0高程至9.5高程为格宾石笼施工范围。3.0高程至6.7高程采用1m*1m*1m的网箱，6.7高程至9.5高程采用2m*6m*0.4m的网垫。4.2、格宾石笼施工1、空笼绑扎(1)网箱的间隔网片与网身呈90°相交后，再进行绑扎，双股绞紧，每15cm一道。(2)所有网箱拐角、相邻边丝、边丝与网面交接处间隔20cm双股绑扎一道。2、填充石料（1）6.7高程以下部分将坡面刷至指定高程，然后人工配合浮船铺设土工布。预制2-3个钢板箱，将石笼在钢板箱中安装到位后，砌石工在岸上进行块石砌筑，满足要求后，用吊车将装好的钢板箱送至指定位置，再打开钢板箱底部活口钢板，以保证石笼大体上不变形。（2）6.7高程至9.5高程部分，先将网箱组装至指定位置后，再安排砌石工进行块石砌筑。每组网箱用绑扎丝(绑扎线使用与网线同材质的钢丝)绑扎形成长方形网箱组。每一道绑扎均用双股线并绞紧，保证砌体外露面应平整美观。（3）相邻网箱组的上下四角各绑扎一道，相邻网箱组的上下框线或折线，每间隔25cm绑扎一道，相邻网箱组的网片结合面则每平方米绑扎2处；裸露部位的网片，在每次箱内填石1/3高后设置拉筋线，呈八字形向内拉紧固定。同时均匀地向同层的各箱格内投料；填料施工中，控制每层投料厚度在30cm以下，顶面填充石料适当高出网箱，并在空隙处填以小碎石；裸露的填充石料，表面上人工整平，石料间应相互搭接。网箱封盖施工时保证顶部石料砌垒平整，封盖与网箱边框交界线每隔10cm绑扎一道扎丝。（4）施工过程中指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料。格宾网施工测量的精度指标应符合以下要求：①平面位置允许误差±40mm②高程允许误差±30mm③坡面不平整度的相对高度差允许范围±30mm④施工中对设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。（5）由于格宾石笼大部分用于水上施工部分，本工程大部分位于水下，且坡长较长，吊装、拼接难度较大，不易达到设计要求，建议将水下格宾笼施工改为抛石施工。5...
