煤矿安全监测监控系统地面联网数据通讯协议VIP免费

煤矿安全监测监控系统地面联网数据通讯协议_第1页
1/19
煤矿安全监测监控系统地面联网数据通讯协议_第2页
2/19
煤矿安全监测监控系统地面联网数据通讯协议_第3页
3/19

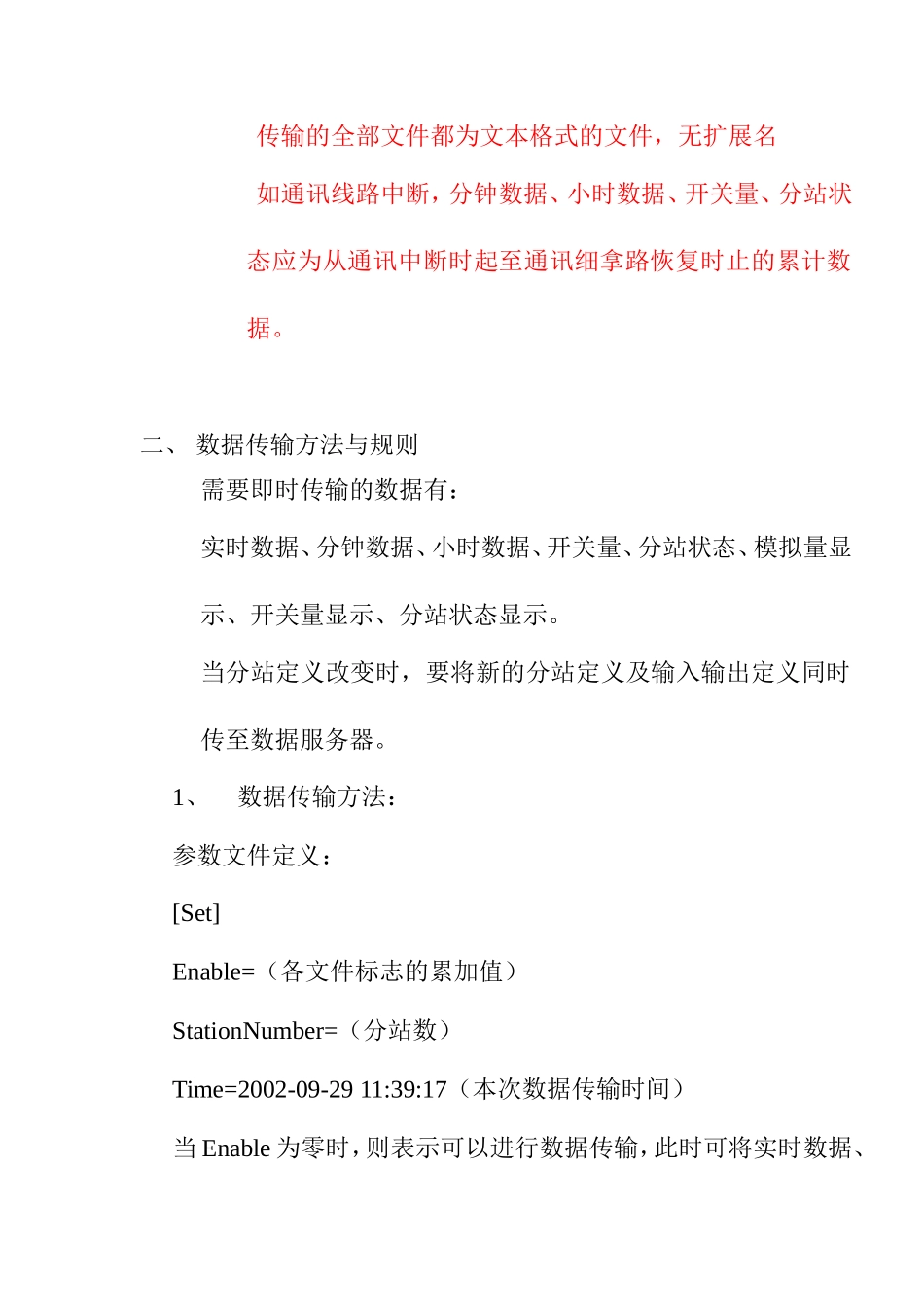

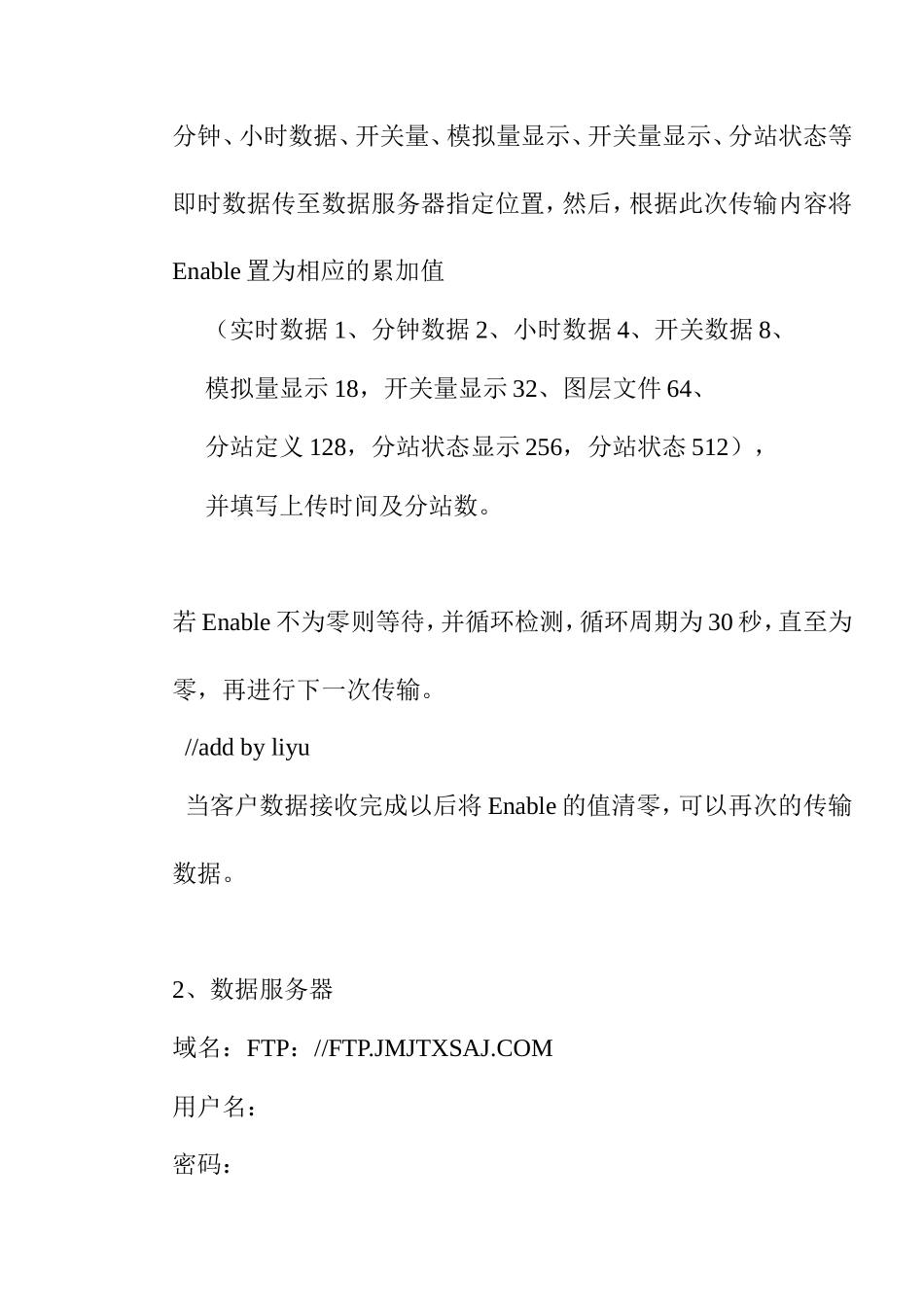

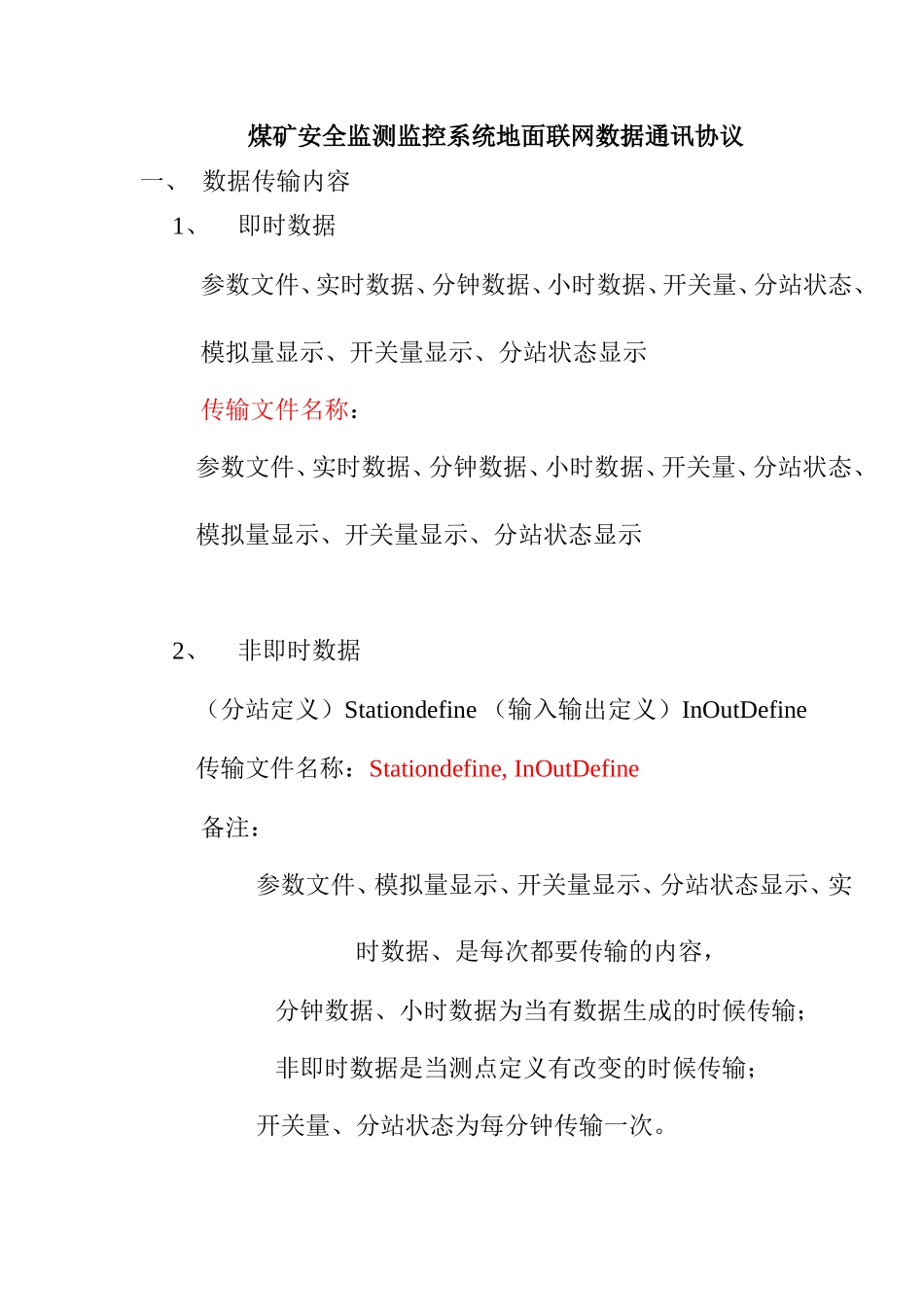

煤矿安全监测监控系统地面联网数据通讯协议一、数据传输内容1、即时数据参数文件、实时数据、分钟数据、小时数据、开关量、分站状态、模拟量显示、开关量显示、分站状态显示传输文件名称:参数文件、实时数据、分钟数据、小时数据、开关量、分站状态、模拟量显示、开关量显示、分站状态显示2、非即时数据(分站定义)Stationdefine(输入输出定义)InOutDefine传输文件名称:Stationdefine,InOutDefine备注:参数文件、模拟量显示、开关量显示、分站状态显示、实时数据、是每次都要传输的内容,分钟数据、小时数据为当有数据生成的时候传输;非即时数据是当测点定义有改变的时候传输;开关量、分站状态为每分钟传输一次。传输的全部文件都为文本格式的文件,无扩展名如通讯线路中断,分钟数据、小时数据、开关量、分站状态应为从通讯中断时起至通讯细拿路恢复时止的累计数据。二、数据传输方法与规则需要即时传输的数据有:实时数据、分钟数据、小时数据、开关量、分站状态、模拟量显示、开关量显示、分站状态显示。当分站定义改变时,要将新的分站定义及输入输出定义同时传至数据服务器。1、数据传输方法:参数文件定义:[Set]Enable=(各文件标志的累加值)StationNumber=(分站数)Time=2002-09-2911:39:17(本次数据传输时间)当Enable为零时,则表示可以进行数据传输,此时可将实时数据、分钟、小时数据、开关量、模拟量显示、开关量显示、分站状态等即时数据传至数据服务器指定位置,然后,根据此次传输内容将Enable置为相应的累加值(实时数据1、分钟数据2、小时数据4、开关数据8、模拟量显示18,开关量显示32、图层文件64、分站定义128,分站状态显示256,分站状态512),并填写上传时间及分站数。若Enable不为零则等待,并循环检测,循环周期为30秒,直至为零,再进行下一次传输。//addbyliyu当客户数据接收完成以后将Enable的值清零,可以再次的传输数据。2、数据服务器域名:FTP://FTP.JMJTXSAJ.COM用户名:密码:虚拟目录:mine数据存放位置:mine\煤矿名\监测数据\3、即时数据定义与传输格式实时数据、分钟数据、小时数据、开关量、分站状态每行数据项之间用“,”(逗号)间隔。实时数据定义:格式:矿名分站地点传感器类型值状态时间字符整型字符整型整型浮点型整型日期10字节4204字节4448其中传感器类型:1-低浓度甲烷2-高低浓度甲烷3-风速4-CO5-温度6-压力7-高浓度甲烷8-压差9-流量20-称重21-转速22-高度23-水位24-电压25-电流26-功率27-煤位50-其它传感器状态:1–正常2–断线3–报警4–负漂5-益出6–调校7–中断(分站)8–不巡检//add不扫描9–故障20–其它典型的例子如下:白沟,4,13214,1,1,0.14,1,2002-11-0104:22:02白沟,4,13214,2,1,0.28,1,2002-11-0104:22:02白沟,5,总回风,1,1,0.37,1,2002-11-0104:22:08分钟数据定义:格式:矿名分站地点传感器类型平均值最大值最小值状态时间字符整型字符整型整型浮点型浮点型浮点型整型日期10字节4204字节444448分钟数据类型同实时数据类型分钟数据状态同实时数据状态其中平均值不计算负漂值,报警1次或1次以上为报警状态,其它全部时间达到某状态时为最终状态典型例子如:白沟,1,13216,1,1,0。36,0。36,0。35,1,2002-11-0123:28:00白沟,1,13216,2,1,0。16,0。16,0。16,1,2002-11-0123:28:00白沟,1,13216,3,1,0。14,0。36,0。35,1,2002-11-0123:28:00小时数据定义:格式:矿名分站地点传感器类型平均值最大值最小值状态时间字符整型字符整型整型浮点型浮点型浮点型整型日期10字节4204字节444448小时数据类型和状态同分钟数据。例子:白沟,1,13216,1,1,0。36,0。39,0。33,1,2002-11-0123:00:00白沟,1,13216,2,1,0。16,0。18,0。15,1,2002-11-0123:00:00白沟,1,13216,3,1,0。07,0。07,0。07,1,2002-11-0123:00:00开关量定义:(每分钟传送一次)格式:矿名分站序号类型描述I/O类型值时间字符整型整型整型字符整型整型日期10字节44字节420448开关量类型:1—开关量输入2—开关量输出I/O类型1—工作面供电开停(输入输出...
