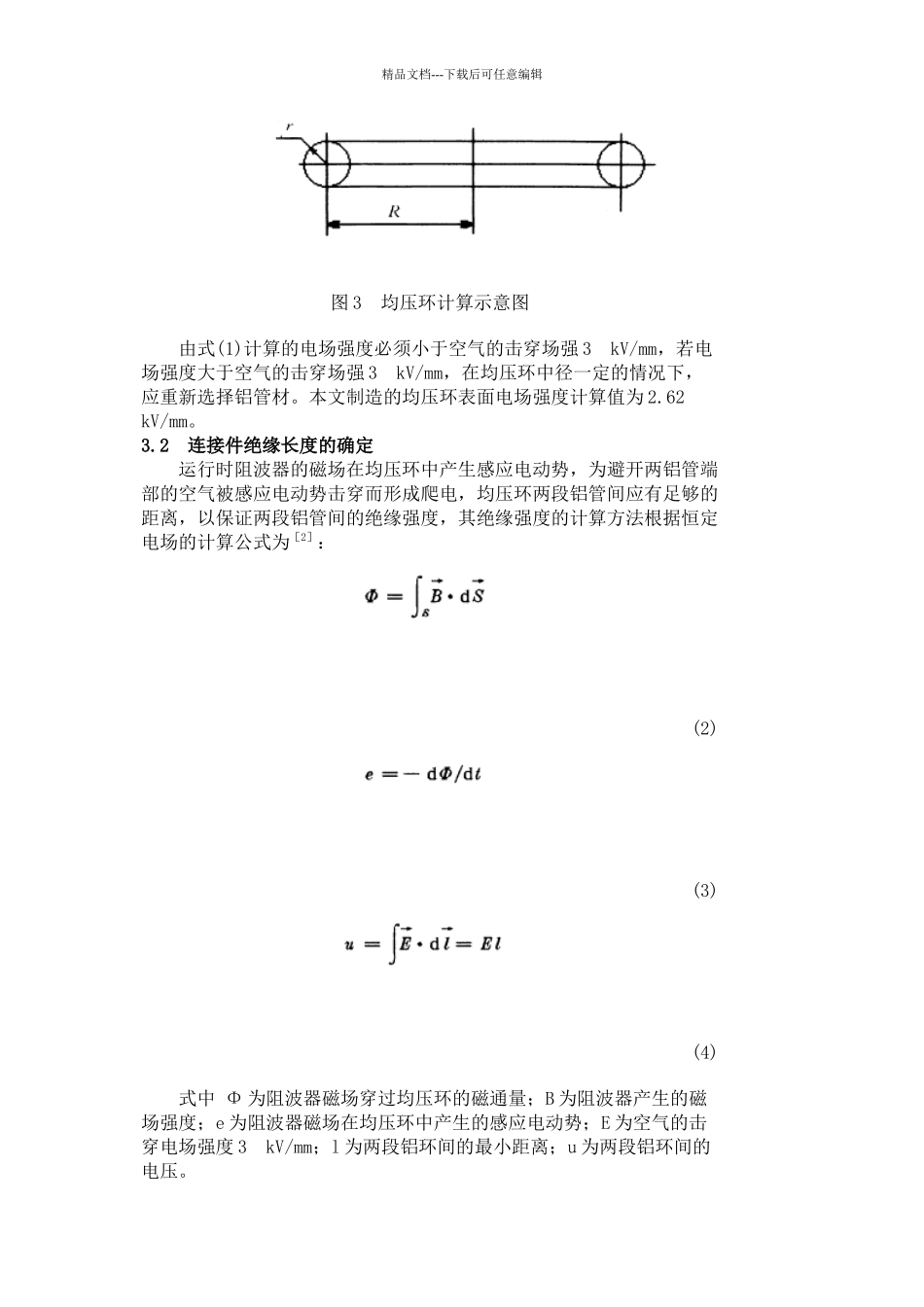

精品文档---下载后可任意编辑500kV 输电线路阻波器均压屏蔽环的研制 叶占刚 0 引言 随着电力系统的进展、电网容量的扩大、输电线路电压等级的提高，线路上所用设备的电压分布、防电晕性能及无线电干扰电压难能满足运行和各类标准的要求。因此，对于运行在 500 kV 超高压输电线路上的一些电力设备必须实行防电晕措施，均压屏蔽环能够改善电力设备的电压分布，增加防电晕性能和降低无线电干扰电压。1 线路阻波器的工作条件和均压环的作用 线路阻波器串联在输电线路上，当线路阻波器在 500kV 超高压输电线路运行时，阻波器绕组端部和吊架的边缘就要放电，即产生电晕现象；电晕不但对阻波器的绕组和吊架有腐蚀作用，而且对周围环境产生无线电干扰，因此 IEC 和国标(GB)均规定阻波器的电晕起始电压至少比线路阻波器所连接的输电网的最高相电压(Um／3 三相系统)高 15%，表 1为国标 GB7330 规定的线路阻波器电晕产生电压(即无线干扰试验电压)。为使 500 kV 超高压输电线路运行的线路阻波器满足国标的规定，须在阻波器的两端安装均压环，使其能够屏蔽阻波器的端部电压，提高阻波器的电晕起始电压。2 结构设计 阻波器的均压环与其它电力设备(如绝缘子上的均压环)不同，由于阻波器串联在输电线路上，电流很大，阻波器运行时要产生较大的磁场，均压环安装在阻波器的两端，其磁场将穿过均压环，产生感应电动势。若阻波器均压环为闭合回路，在环中将形成环流，这不仅引起损耗，使均压环发热，而且环流产生的磁场与阻波器主线圈的磁场交链，其结果将改变阻波器的性能，引起阻波器堵塞性能的变化，因此，阻波器均压环决不能是闭合回路。在设计 500 kV 线路阻波器均压环时，我们根据阻波器吊架的支承数和均压环与吊架的连接方法，制造了分段式均压环，其安装和结构如图 1 所示。图中 1 为均压屏蔽环；2 为绝缘连接件；3 为阻波器铝吊架；4 为阻波器主线圈；5 为铝铆钉。图 1 为 4 段式均压环，它与吊架有 4 点连接，分段处用绝缘连接件连接，其作用是保证段间的绝缘耐压水平和均压环的机器强度；图 2 为均压环绝缘连接件的形状，其作用是将分段的铝环连接成圆环，绝缘连接件凸台部的高度与均压环所用铝管的厚度相等。由于阻波器均压环的作用是屏蔽阻波器电压，使阻波器表面电压均衡，因此阻波器均压环的中径不能小于阻波器的最大外径，安装在阻波器上下吊架上的均压环之间的距离大于阻精品文档---下载后可任意编辑波器...
