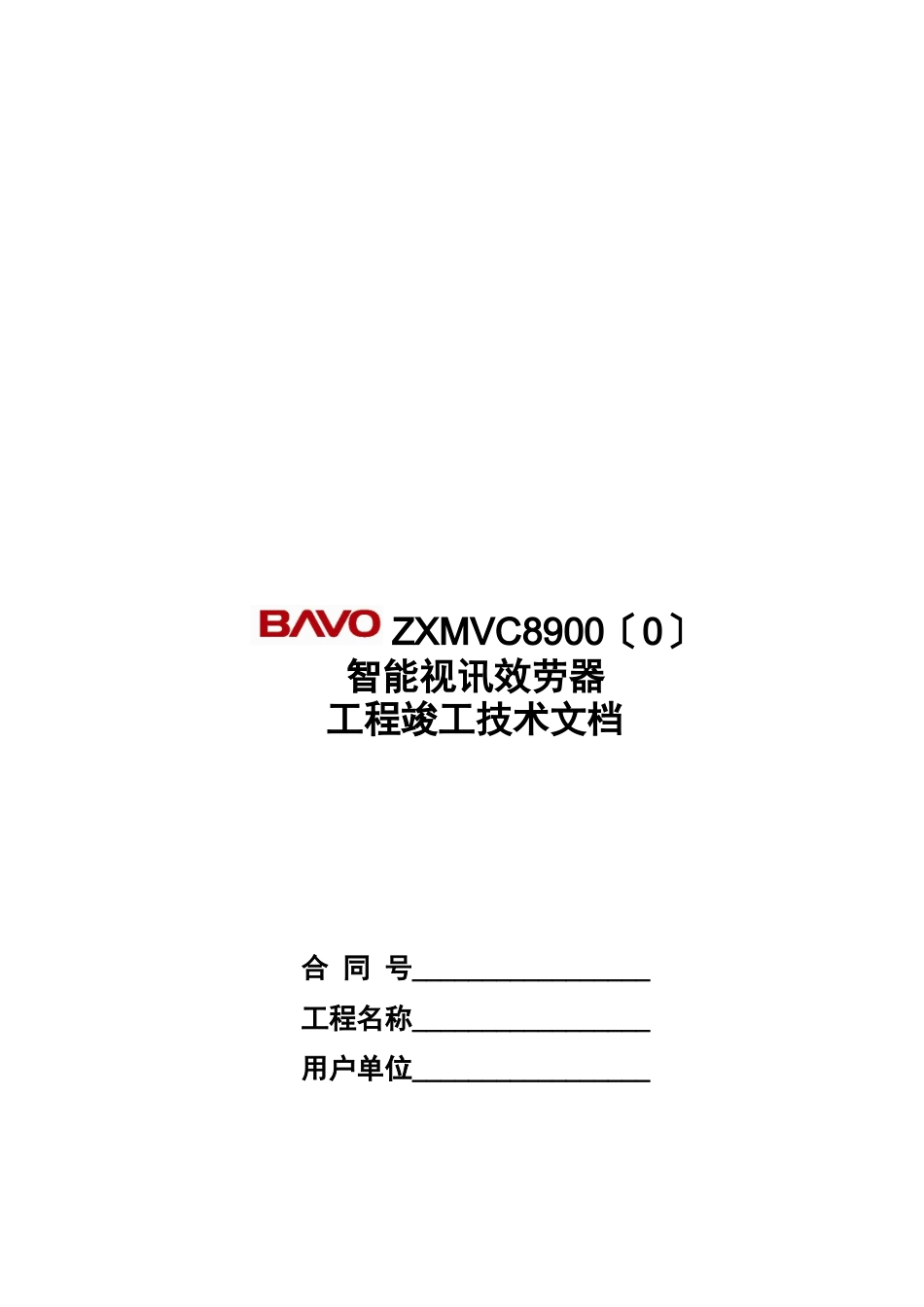

ZXMVC8900〔0〕智能视讯效劳器工程竣工技术文档合 同 号_________________工程名称_________________用户单位_________________精品文档---下载后可任意编辑中兴通讯股份年 月 日目 录精品文档---下载后可任意编辑第一章 工程概况一.1 工程概述主要针对该工程做一个整体的简要描述，包括工程的组网情况，设备类型，工程的承建方，调试方，验收方等，工程的重要性、用途等。通过该简述，可以对工程总体有一个了解。一.2 工程进度记录以图表或其它方式将整个工程的进度清楚的表示出来。对于工程中的停工、复工，应列出停工、复工的原因，同时附上停工、复工报告。精品文档---下载后可任意编辑第二章 系统组网结构图二.1 系统组网结构图说明该系统组网结构图应与“系统子模块与效劳器对应表〞配合使用。此图为实际组网逻辑拓扑图，主要列出 BAVO ZXMVC8900、效劳器及其它与承载网络有关的设备之间的拓扑关系。应该明确标识：网络性质〔公网、私网〕；整个网络的组网结构；网络设备的型号、与系统有关的业务配置〔如防火墙设备上的 NAT 配置〕，及所使用的接口类型；等。可选择列出各设备之间连接电缆的类型、型号、长度，及所使用的带宽。系统中如使用了公网与私网之间的 IP 地址转换，应在相应各处明确标明该地址转换的公、私网对应 IP地址。承载网络设备上与本系统有关的业务配置应详细说明，如防火墙上的 NAT 配置、交换机上的 VLAN 划分、ATM 设备上的 VC 设置，等。承载网络设备上所使用的接口情况应标明，如名称、类型、带宽等。如该系统需与其它厂家的视讯设备互连，应该在图中明确标识出厂家和产品类型、型号等。特别情况一定要特别说明。本图依据工程竣工时的实际情况，作为竣工资料，须经过局方签字确认。根据需要，本图可以由单个或多个图示组成。一般可根据局方和工程的实际需求，列出相关的系统图。二.2 系统子模块与效劳器对应表根据系统配置的不同，系统各子模块可以安装在一台或多台效劳器上，该对应表应能表达出该种对应关系。表 2-1 以配置使用 2 台效劳器为例：表 2-1 系统子模块与效劳器对应表子模块效劳器 1〔IP：X.X.X.X〕效劳器 2〔IP：〕认证计费中心和业务受理中心的数据库★业务管理中心和客户效劳中心的数据库★效劳器 1效劳器 2防火墙终端 1终端 1n终端 2终端 2n公网私网 1私网 2.30 NATIP:10.30.50.20 NAT IP:10.30.50.40 NAT ZXMVC8900精品文档---下载后可任意编辑网络...
