录井常用计算方法

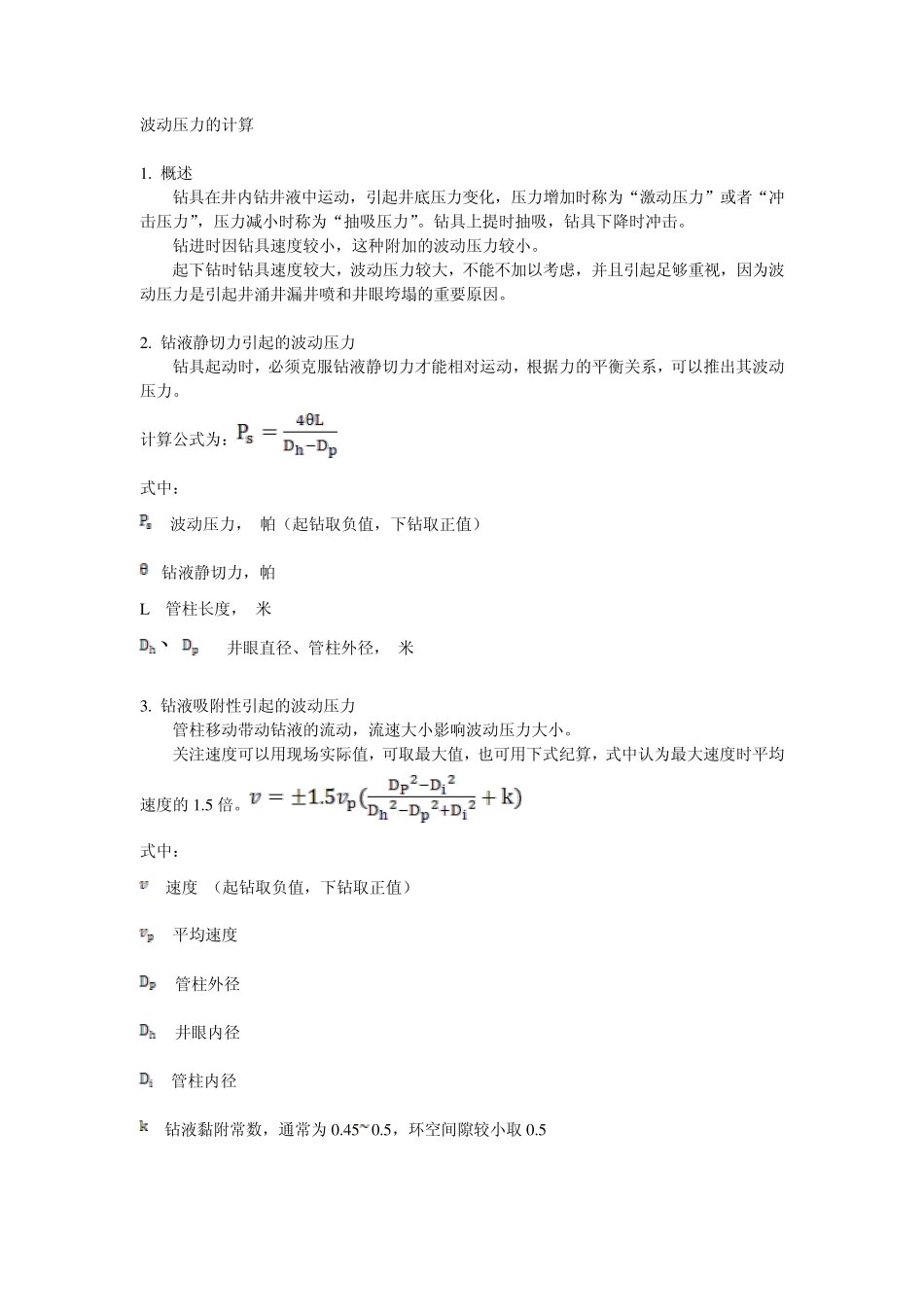

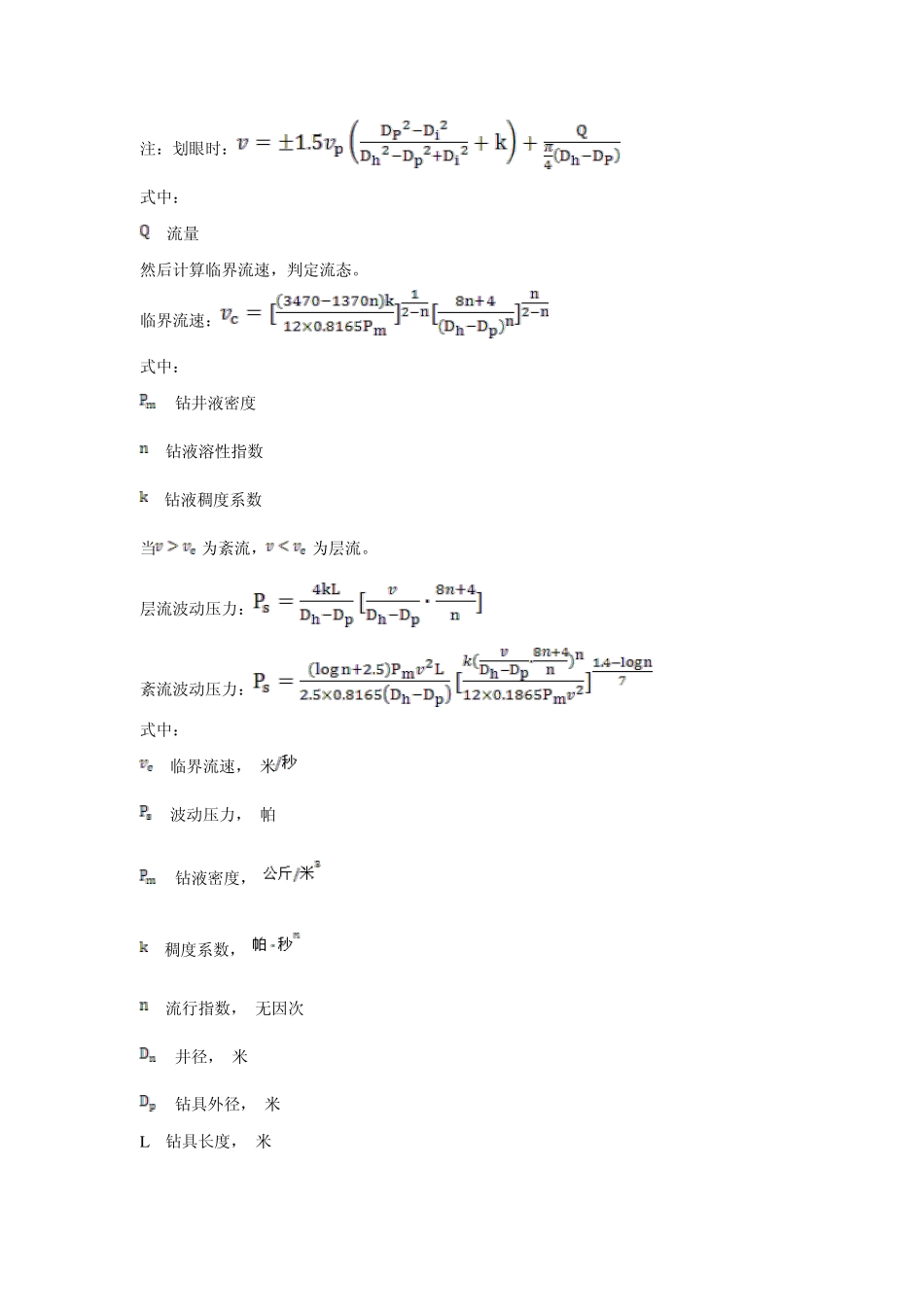

波动压力的计算 1. 概述 钻具在井内钻井液中运动，引起井底压力变化，压力增加时称为“激动压力”或者“冲击压力”，压力减小时称为“抽吸压力”。钻具上提时抽吸，钻具下降时冲击。 钻进时因钻具速度较小，这种附加的波动压力较小。 起下钻时钻具速度较大，波动压力较大，不能不加以考虑，并且引起足够重视，因为波动压力是引起井涌井漏井喷和井眼垮塌的重要原因。 2. 钻液静切力引起的波动压力 钻具起动时，必须克服钻液静切力才能相对运动，根据力的平衡关系，可以推出其波动压力。 计算公式为： 式中： 波动压力， 帕（起钻取负值，下钻取正值） 钻液静切力，帕 L 管柱长度， 米 、 井眼直径、管柱外径， 米 3. 钻液吸附性引起的波动压力 管柱移动带动钻液的流动，流速大小影响波动压力大小。 关注速度可以用现场实际值，可取最大值，也可用下式纪算，式中认为最大速度时平均速度的1.5 倍。 式中： 速度 （起钻取负值，下钻取正值） 平均速度 管柱外径 井眼内径 管柱内径 钻液黏附常数，通常为0.45 0.5，环空间隙较小取 0.5 注：划眼时： 式中： 流量 然后计算临界流速，判定流态。 临界流速： 式中： 钻井液密度 钻液溶性指数 钻液稠度系数 当为紊流，为层流。 层流波动压力： 紊流波动压力： 式中： 临界流速， 米 波动压力， 帕 钻液密度， 稠度系数， 流行指数， 无因次 井径， 米 钻具外径， 米 L 钻具长度， 米 4. 惯性力引起的波动压力 钻柱起动和停止时的加速度引起波动压了。 当管口堵死时： 当管口开启时： 式中： 波动压力， 帕 起钻加速，取负值；起钻减速取正值； 下钻加速，取正值；下钻减速取负值。 密度， L 长度， 米 加速度， 管柱外径， 米 井眼内径， 米 管柱内径， 米 5. 小结 波动压力的计算，要根据不同环空段分段计算，再求出总和。 三种波动压力不是发生在同一时刻，因此要分时计算，选用数值最大者加以考虑安全因素。 有以下结论： 钻具越长，环空间隙越小，波动压力越大。 n 值对波动压力影响较大，n 增加一点，P 会增加数倍。 控制钻具速度和加速度，可以减小波动压力，增加安全因素。 地层压力的计算 1. 概述 地层压力监测是钻井录井重要监测和分析的项目之一。有效地实施钻井压力控制，可以实现安全快速钻井，并降低钻井成本。 地层压力预测和检测，具有很强的经验特性和地区特性，工作人员经验多少和地区...
