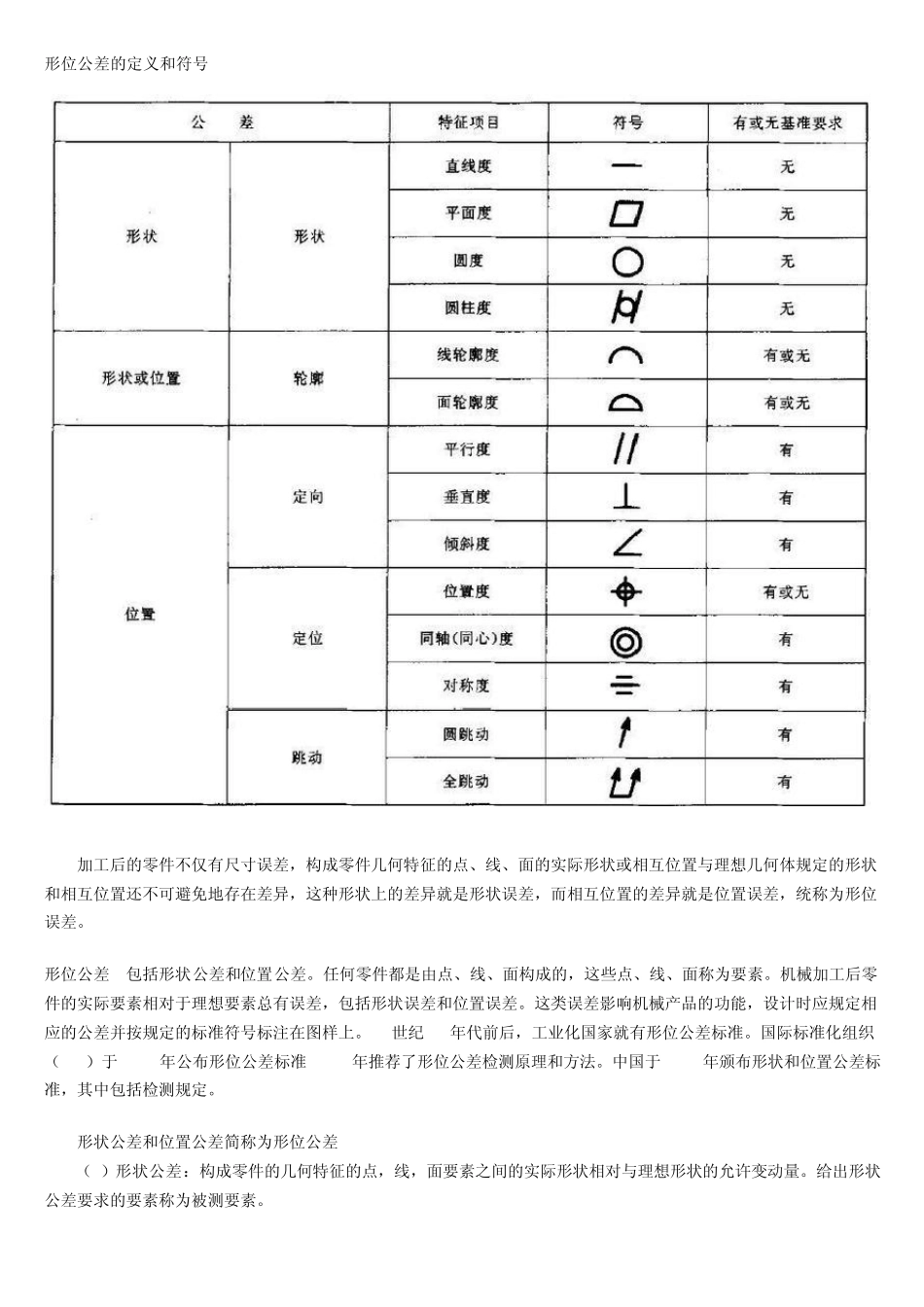

形位公差的定义和符号

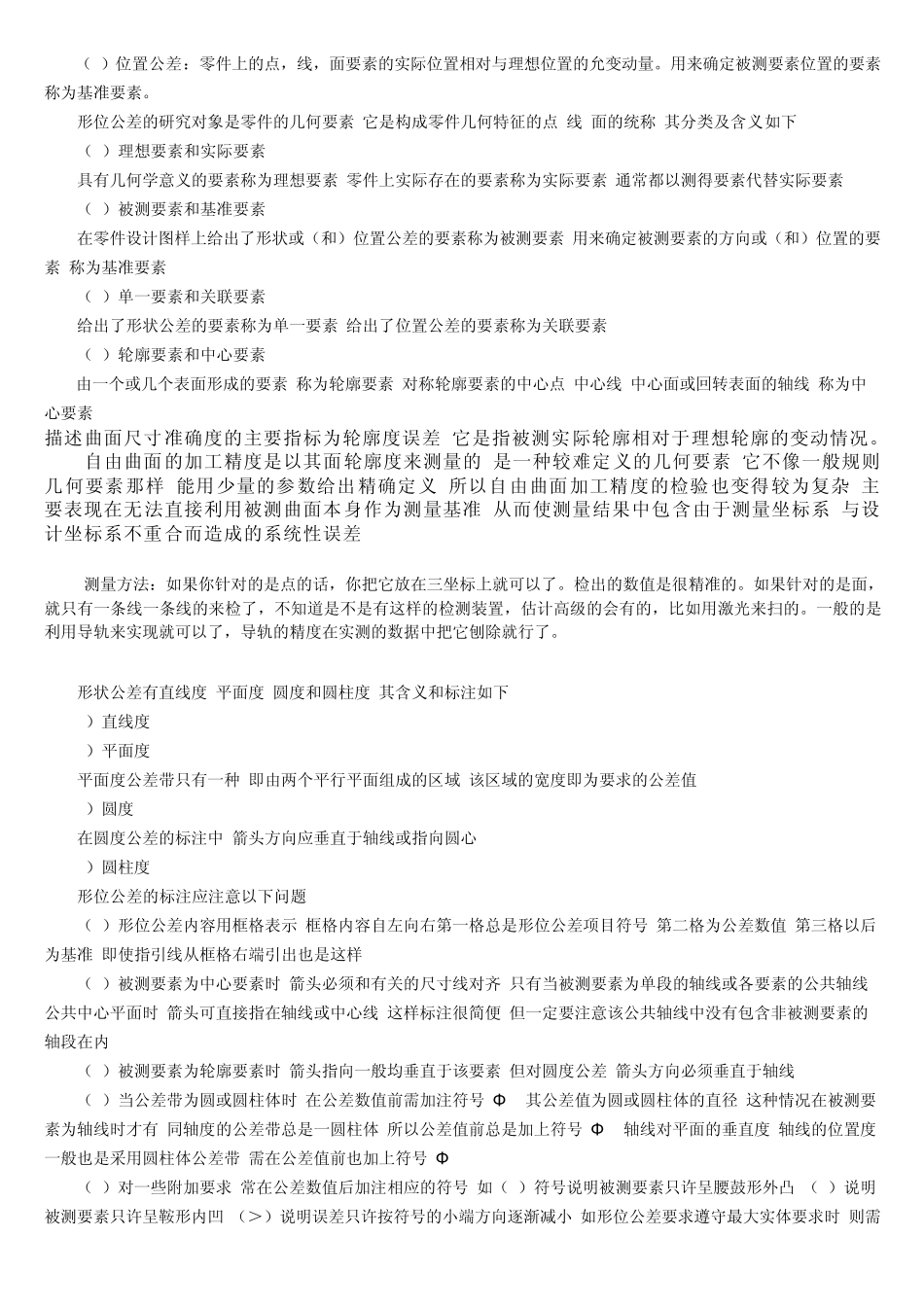

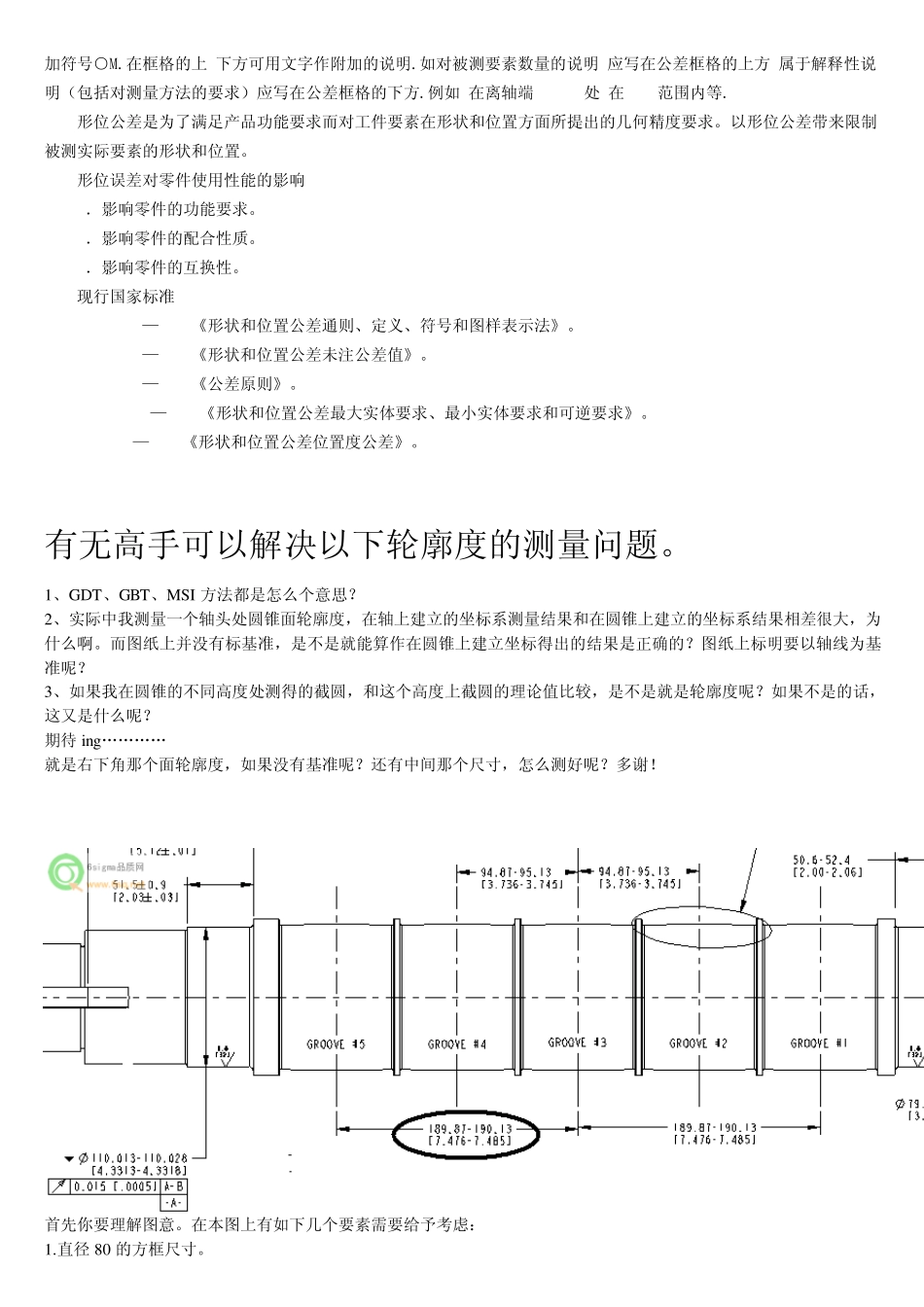

形位公差的定义和符号 加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差。 形位公差 包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。20世纪 50年代前后，工业化国家就有形位公差标准。国际标准化组织（ISO）于 1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。中国于 1980年颁布形状和位置公差标准，其中包括检测规定。 形状公差和位置公差简称为形位公差 （1）形状公差：构成零件的几何特征的点，线，面要素之间的实际形状相对与理想形状的允许变动量。给出形状公差要求的要素称为被测要素。 （2）位置公差：零件上的点，线，面要素的实际位置相对与理想位置的允变动量。用来确定被测要素位置的要素称为基准要素。 形位公差的研究对象是零件的几何要素,它是构成零件几何特征的点,线,面的统称.其分类及含义如下: （1）理想要素和实际要素 具有几何学意义的要素称为理想要素.零件上实际存在的要素称为实际要素,通常都以测得要素代替实际要素. （2）被测要素和基准要素 在零件设计图样上给出了形状或（和）位置公差的要素称为被测要素.用来确定被测要素的方向或（和）位置的要素,称为基准要素. （3）单一要素和关联要素 给出了形状公差的要素称为单一要素.给出了位置公差的要素称为关联要素. （4）轮廓要素和中心要素 由一个或几个表面形成的要素,称为轮廓要素.对称轮廓要素的中心点,中心线,中心面或回转表面的轴线,称为中心要素 描述曲面尺寸准确度的主要指标为轮廓度误差,它是指被测实际轮廓相对于理想轮廓的变动情况。 自由曲面的加工精度是以其面轮廓度来测量的,是一种较难定义的几何要素,它不像一般规则几何要素那样,能用少量的参数给出精确定义,所以自由曲面加工精度的检验也变得较为复杂,主要表现在无法直接利用被测曲面本身作为测量基准,从而使测量结果中包含由于测量坐标系 与设计坐标系不重合而造成的系统性误差 测量方法：如果你针对的是点的话，你把它放在三坐标上就可以了。检出的数值是很精准的。如果针对的是面，就只有一条...
