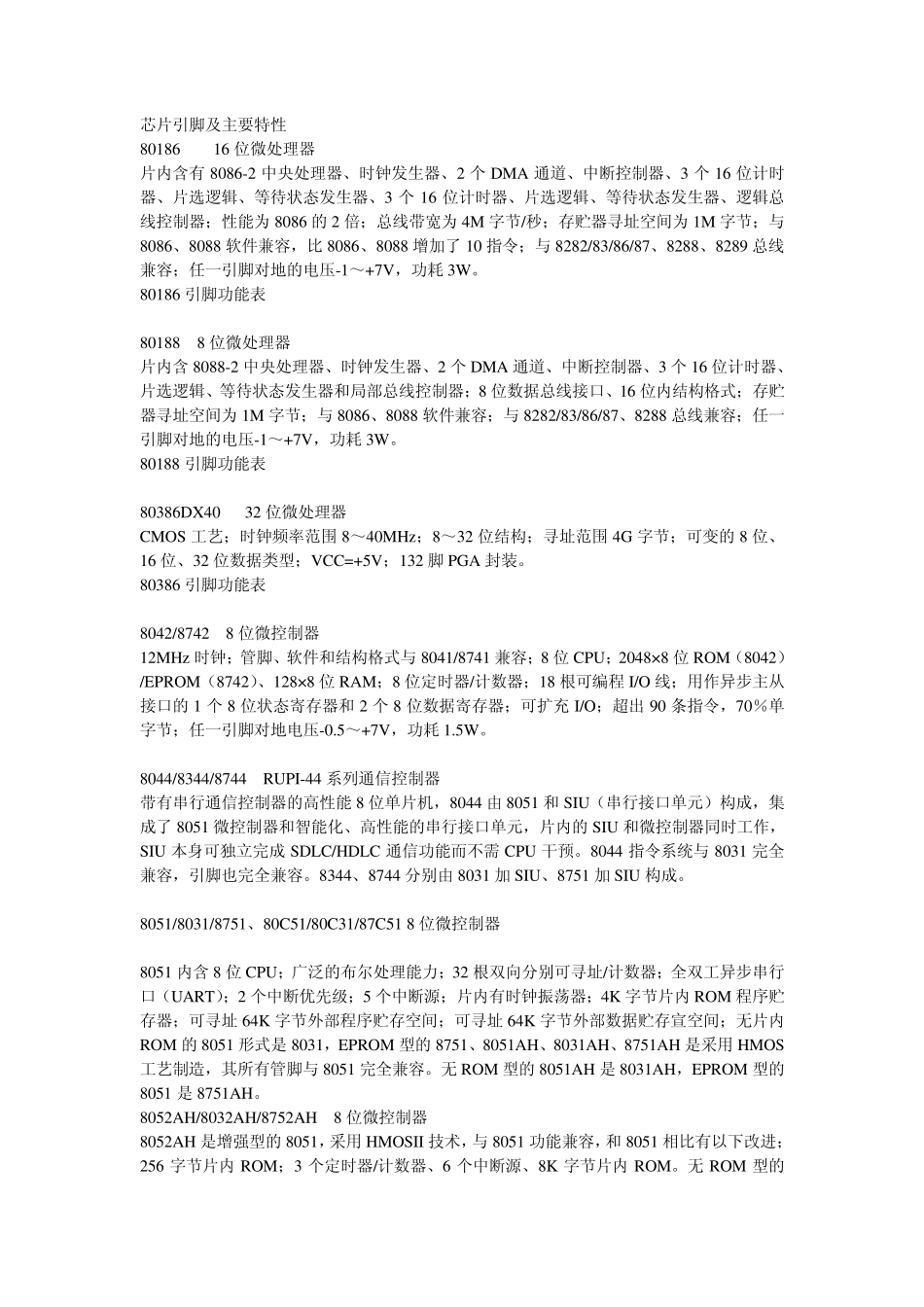

芯片引脚及主要特性 80186 16 位微处理器 片内含有8086-2 中央处理器、时钟发生器、2 个 DMA 通道、中断控制器、3 个 16 位计时器、片选逻辑、等待状态发生器、3 个 16 位计时器、片选逻辑、等待状态发生器、逻辑总线控制器；性能为 8086 的 2 倍；总线带宽为 4M 字节/秒；存贮器寻址空间为 1M 字节；与8086、8088 软件兼容，比 8086、8088 增加了 10 指令；与 8282/83/86/87、8288、8289 总线兼容；任一引脚对地的电压-1～+7V，功耗 3W。 80186 引脚功能表 80188 8 位微处理器 片内含8088-2 中央处理器、时钟发生器、2 个 DMA 通道、中断控制器、3 个 16 位计时器、片选逻辑、等待状态发生器和局部总线控制器；8 位数据总线接口、16 位内结构格式；存贮器寻址空间为 1M 字节；与 8086、8088 软件兼容；与 8282/83/86/87、8288 总线兼容；任一引脚对地的电压-1～+7V，功耗 3W。 80188 引脚功能表 80386DX40 32 位微处理器 CMOS 工艺；时钟频率范围 8～40MHz；8～32 位结构；寻址范围 4G 字节；可变的 8 位、16 位、32 位数据类型；VCC=+5V；132 脚PGA 封装。 80386 引脚功能表 8042/8742 8 位微控制器 12MHz 时钟；管脚、软件和结构格式与 8041/8741 兼容；8 位CPU；2048×8 位ROM（8042）/EPROM（8742）、128×8 位RAM；8 位定时器/计数器；18 根可编程 I/O 线；用作异步主从接口的 1 个 8 位状态寄存器和 2 个 8 位数据寄存器；可扩充 I/O；超出 90 条指令，70％单字节；任一引脚对地电压-0.5～+7V，功耗 1.5W。 8044/8344/8744 RUPI-44 系列通信控制器 带有串行通信控制器的高性能 8 位单片机，8044 由 8051 和 SIU（串行接口单元）构成，集成了 8051 微控制器和智能化、高性能的串行接口单元，片内的 SIU 和微控制器同时工作，SIU 本身可独立完成 SDLC/HDLC 通信功能而不需 CPU 干预。8044 指令系统与 8031 完全兼容，引脚也完全兼容。8344、8744 分别由 8031 加 SIU、8751 加 SIU 构成。 8051/8031/8751、80C51/80C31/87C51 8 位微控制器 8051 内含8 位CPU；广泛的布尔处理能力；32 根双向分别可寻址/计数器；全双工异步串行口（UART）；2 个中断优先级；5 个中断源；片内有时钟振荡器；4K 字节片内ROM 程序贮存器；可寻址 64K 字节外部程序贮存空间；可寻址 64K 字节外部数据贮存宣空间；无...
