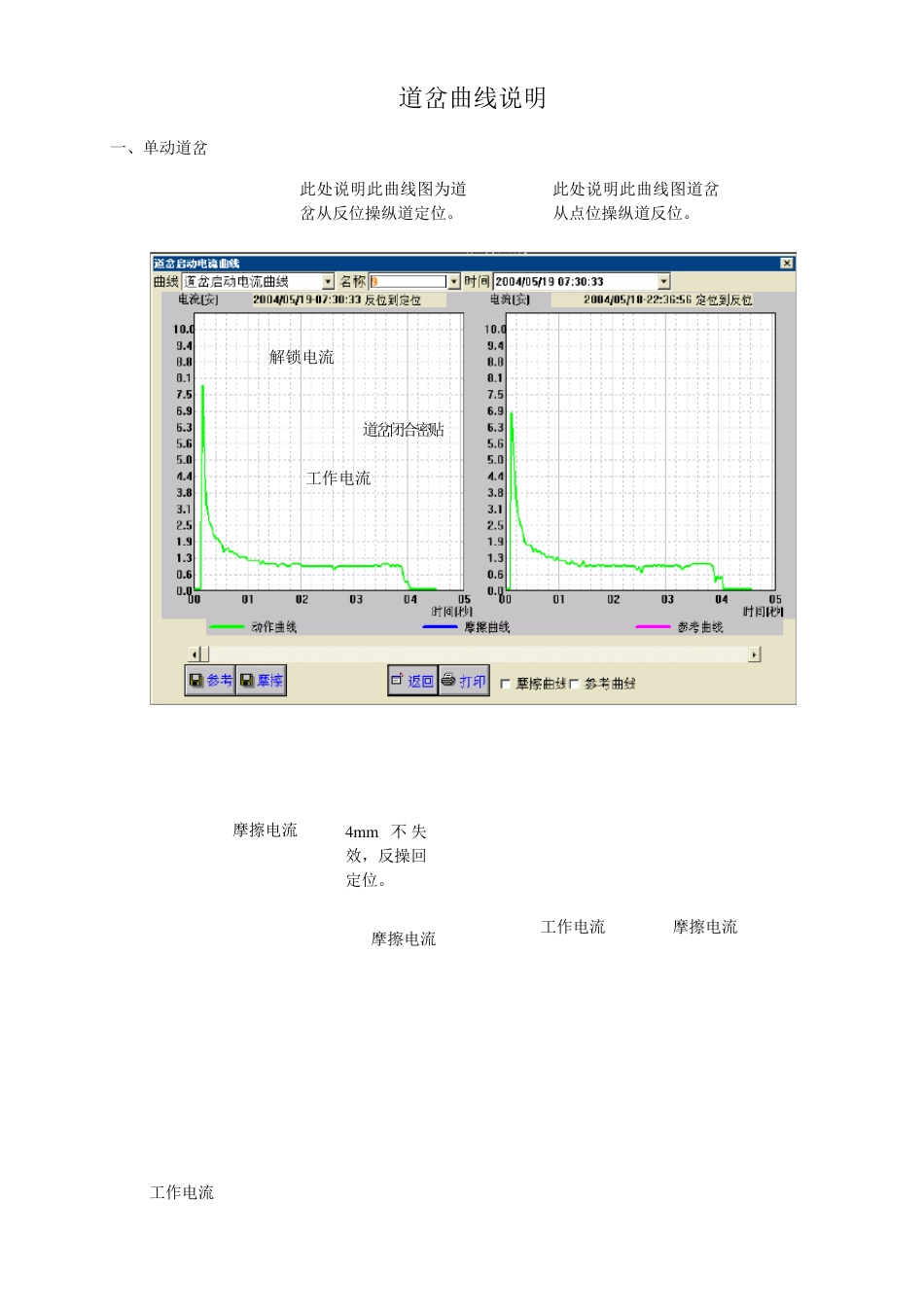

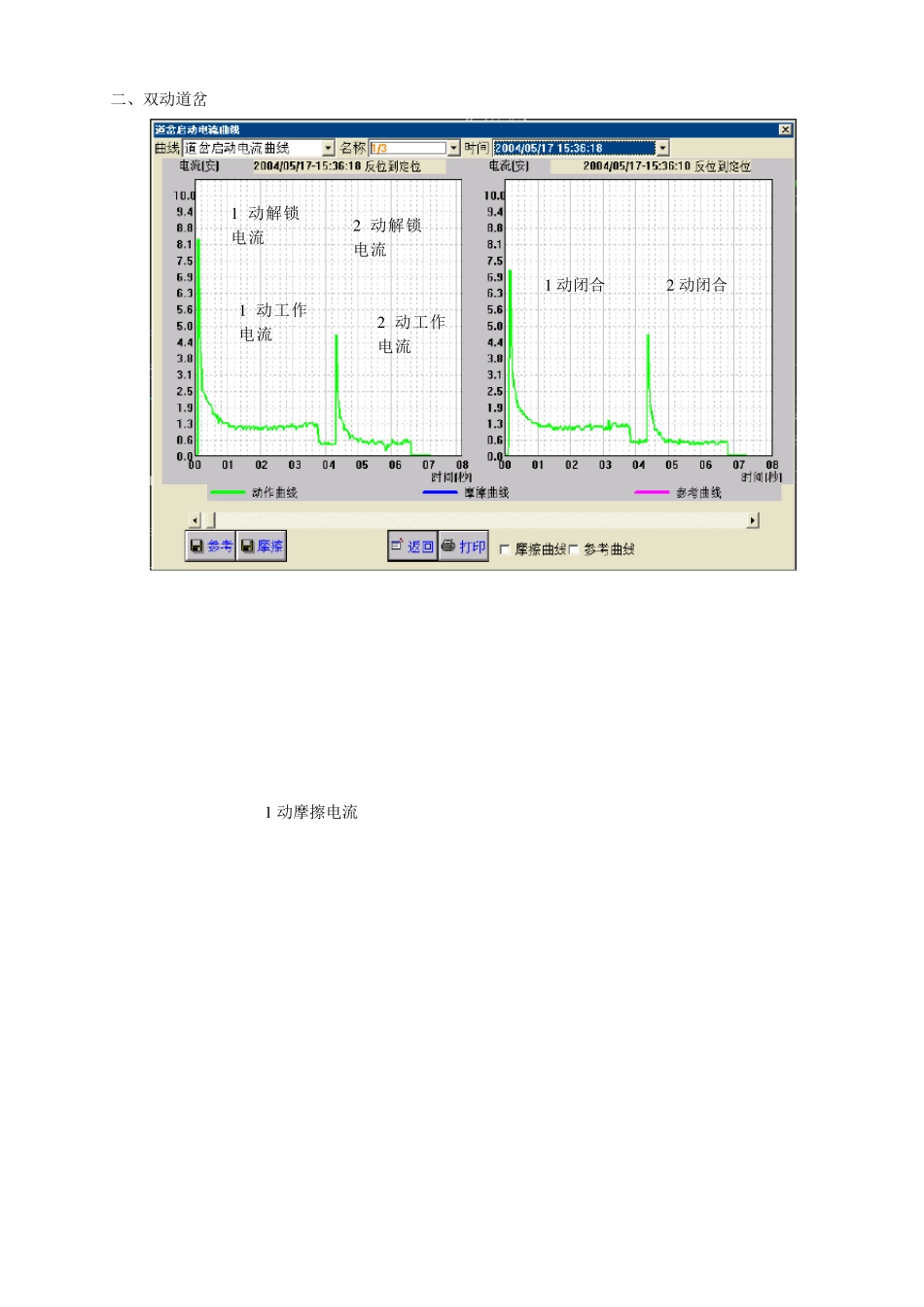

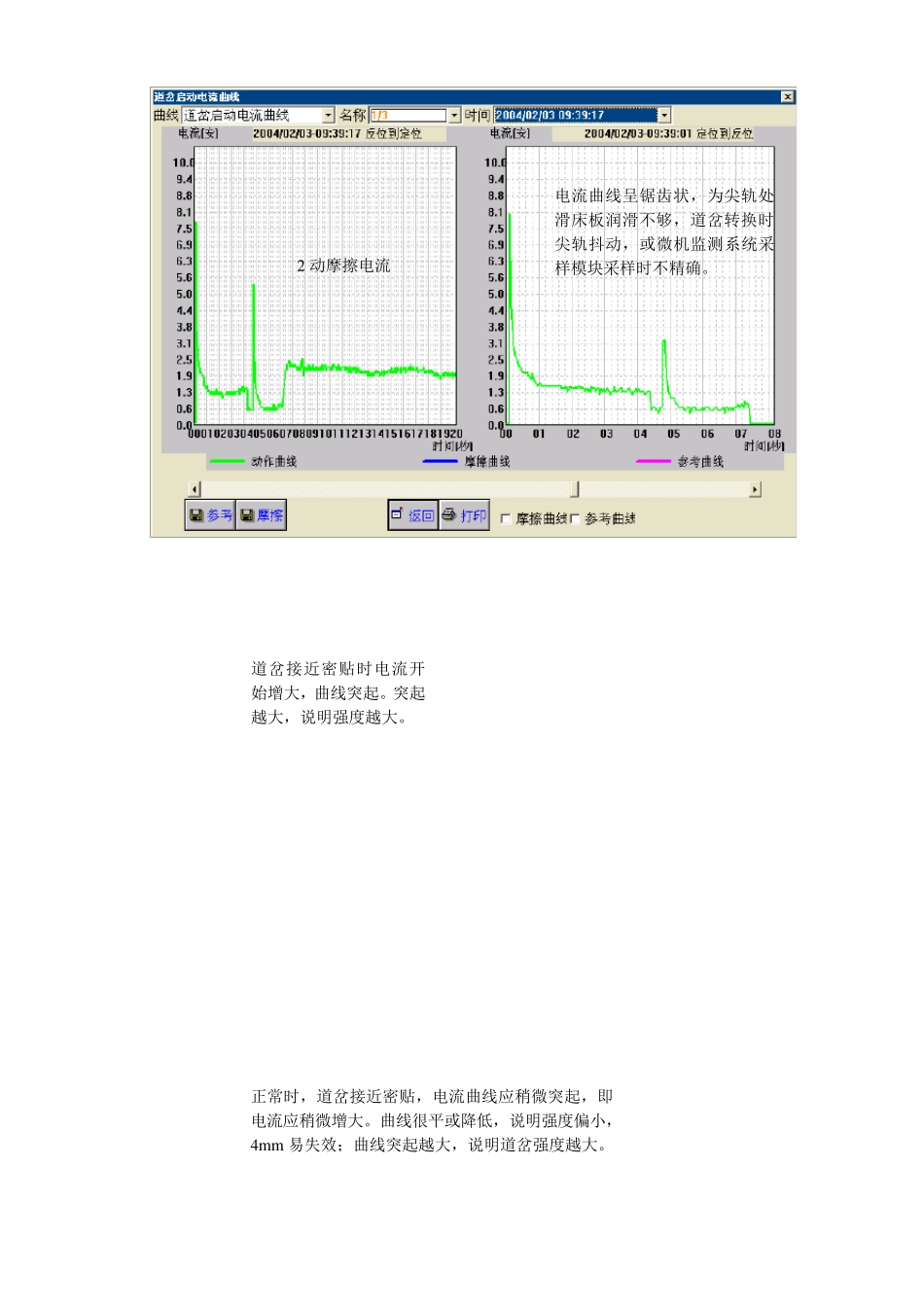

道岔曲线说明 一、单动道岔 解锁电流 工作电流 道岔闭合密贴 摩擦电流 4m m不 失效，反操回定位。 摩擦电流 摩擦电流 工作电流 工作电流 此处说明此曲线图为道岔从反位操纵道定位。 此处说明此曲线图道岔从点位操纵道反位。 二、双动道岔 1动工作电流 2动工作电流 2动解锁电流 1 动闭合 2 动闭合 1动解锁电流 1 动摩擦电流 2 动摩擦电流 道岔接近密贴时电流开始增大，曲线突起。突起越大，说明强度越大。 正常时，道岔接近密贴，电流曲线应稍微突起，即电流应稍微增大。曲线很平或降低，说明强度偏小，4m m 易失效；曲线突起越大，说明道岔强度越大。 电流曲线呈锯齿状，为尖轨处滑床板润滑不够，道岔转换时尖轨抖动，或微机监测系统采样模块采样时不精确。 三、单动双机道岔 A、B 机工作电流 A 动闭合后，B动工作电流。可看出 A 机先于 B机 0.8 秒闭合。若无此台阶，说明 A、B 机同步闭合密贴。 摩擦电流 摩擦电流 4mm 不失效，反操回反位时的解锁电流。 4mm 不失效，反操回定位时的解锁电流。 四、双动双机道岔 1 动摩擦电流 1 动摩擦电流 1 动工作电流 2 动 A 机已闭合，B 机工作电流。 2 动工作电流 无台阶，说明2 动 A、B 机同 时 闭 合 密贴。 4mm 不失效，反操回定位。 2 动工作电流 4mm 不失效，反操回反位。 五、液压道岔 总结：1 、分别选择“定位→反位”、“反位→定位”两种工作电流标准曲线图，按键，密码：1 2 3 ，即可保存为参考曲线。在查看其他工作电流曲线图时，可在“参考曲线”前空白框内点出“√”，即可与参考曲线进行对比。 工作电流 1 动工作电流 2 动摩擦电流 2 、分别选择“定位→反位”、“反位→定位”的两种摩擦电流标准曲线图，按键，密码：1 2 3 ，即可保存为摩擦曲线。在查看其他摩擦电流曲线图时，可在“摩擦曲线”前空白框内点出“√”，即可与摩擦曲线进行对比。
