德森印刷机使用操作手册

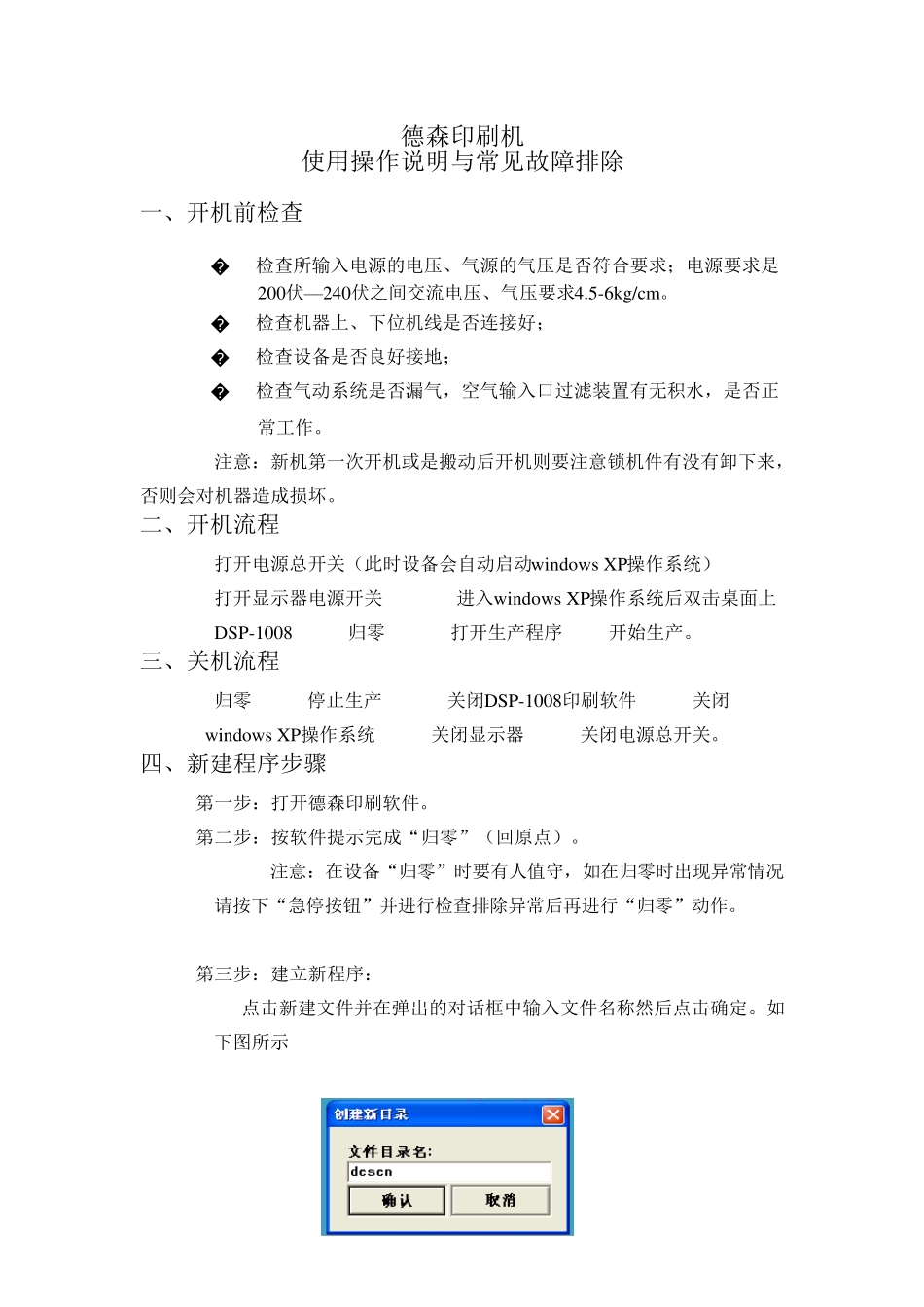

德森印刷机使用操作手册_第1页
1/16
德森印刷机使用操作手册_第2页
2/16
德森印刷机使用操作手册_第3页
3/16
德森印刷机 使用操作说明与常见故障排除 一、开机前检查 � 检查所输入电源的电压、气源的气压是否符合要求;电源要求是200伏—240伏之间交流电压、气压要求4.5-6kg/cm。 � 检查机器上、下位机线是否连接好; � 检查设备是否良好接地; � 检查气动系统是否漏气,空气输入口过滤装置有无积水,是否正常工作。 注意:新机第一次开机或是搬动后开机则要注意锁机件有没有卸下来,否则会对机器造成损坏。 二、开机流程 打开电源总开关(此时设备会自动启动w indow s XP操作系统) 打开显示器电源开关 进入w indow s XP操作系统后双击桌面上DSP-1008 归零 打开生产程序 开始生产。 三、关机流程 归零 停止生产 关闭DSP-1008印刷软件 关闭w indow s XP操作系统 关闭显示器 关闭电源总开关。 四、新建程序步骤 第一步:打开德森印刷软件。 第二步:按软件提示完成“归零”(回原点)。 注意:在设备“归零”时要有人值守,如在归零时出现异常情况请按下“急停按钮”并进行检查排除异常后再进行“归零”动作。 第三步:建立新程序: 点击新建文件并在弹出的对话框中输入文件名称然后点击确定。如下图所示 第四步:输入产品名称、型号、长度及宽度。如下图所示 第五步:输入钢网的长度和宽度。如下图所示 第六步:选择两个对角做mark点,0和2、或1和3都可以;选好后逐个双击刚选好的mark(红点)并在弹出的对话框中输入mark的X和Y的坐标,然后点击OK。如下图所示 第七步:依次双击“钢网坐标”上的两个红点并输入X和Y的坐标,然后点击OK。如下图所示 注意:如钢网是以中心点来开的话则直接跳过这一步,进入下步。 第八步:点击“调节”进行轨道宽度调节。 第九步:轨道调节完成后检查轨道宽度是否是我们想要的宽度,可用一块PCB板放到轨道上由左到右来回滑动感觉不到有很大阻力但又不会掉板即可,如果宽度不合适可相应改大或改小PCB的宽度(第四步)再点击调节,直到轨道宽度下好全适为止。 第十步:在轨道中间先大概摆放几个顶针,并在进板处放一块PCB板然后点击“移动档板气缸”。 第十一步:打开“档板气缸 ”。 第十二步:打开“运输开关”,等PCB板运送到档板位置后再次点击“运输开关”关闭运输,关闭“档板气缸”然后点击“CCD回位”。 第十三步:点击“平台顶板”,调节小平台的升降旋钮使PCB板与导轨中间压板在同水平面上。 第十四步:调整顶针的位置,增加或减少顶针的数量使顶针的位置和...
