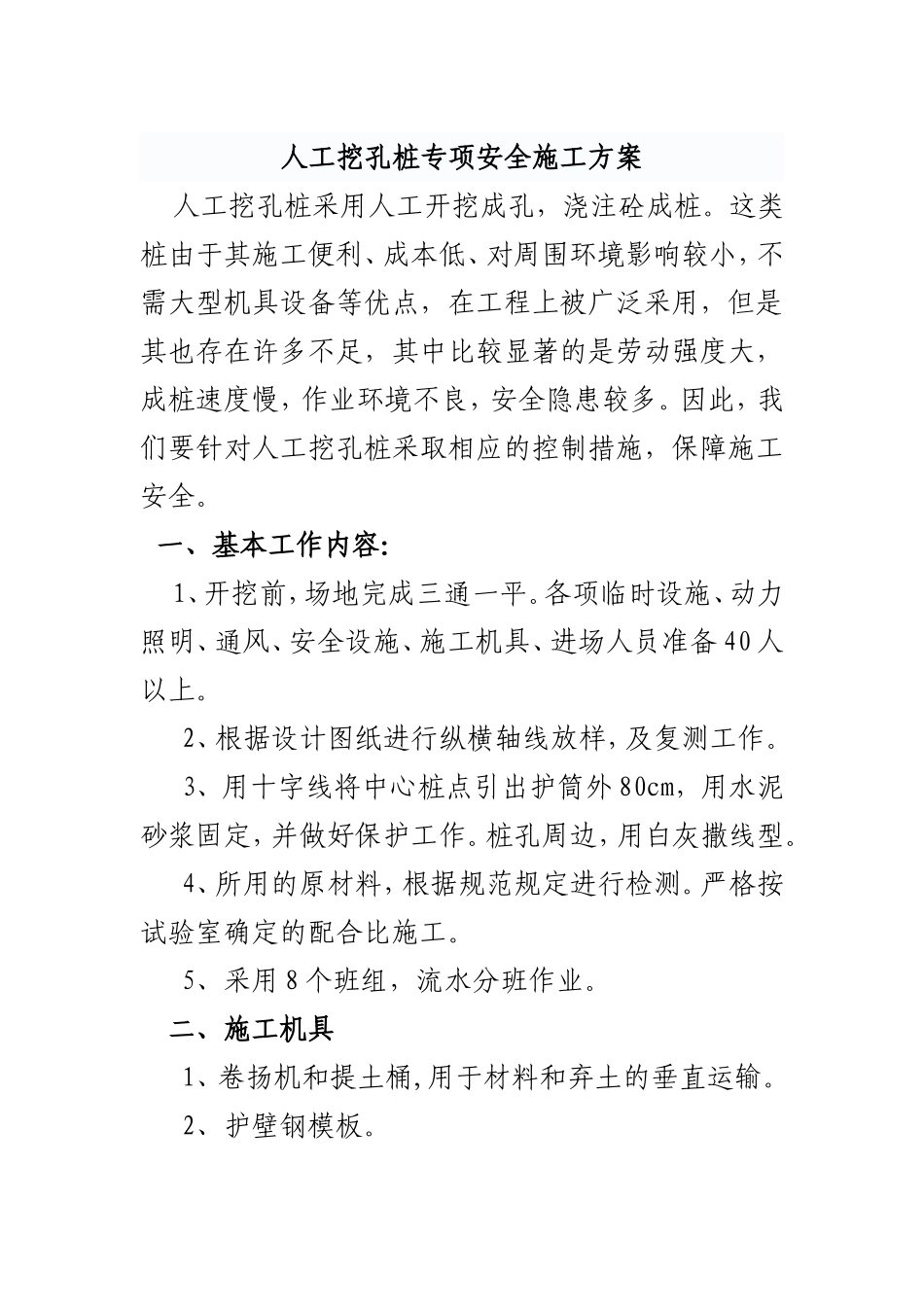

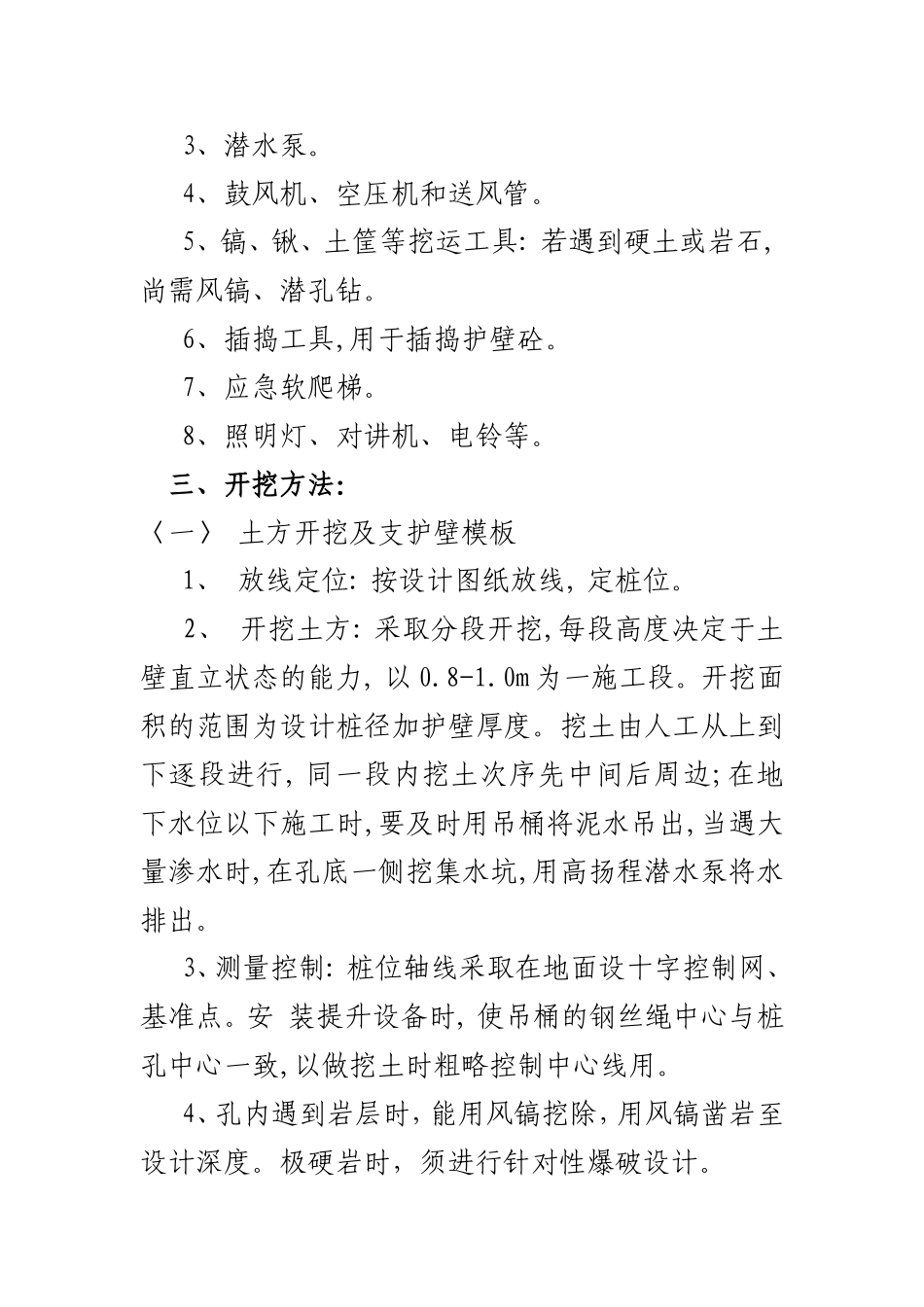

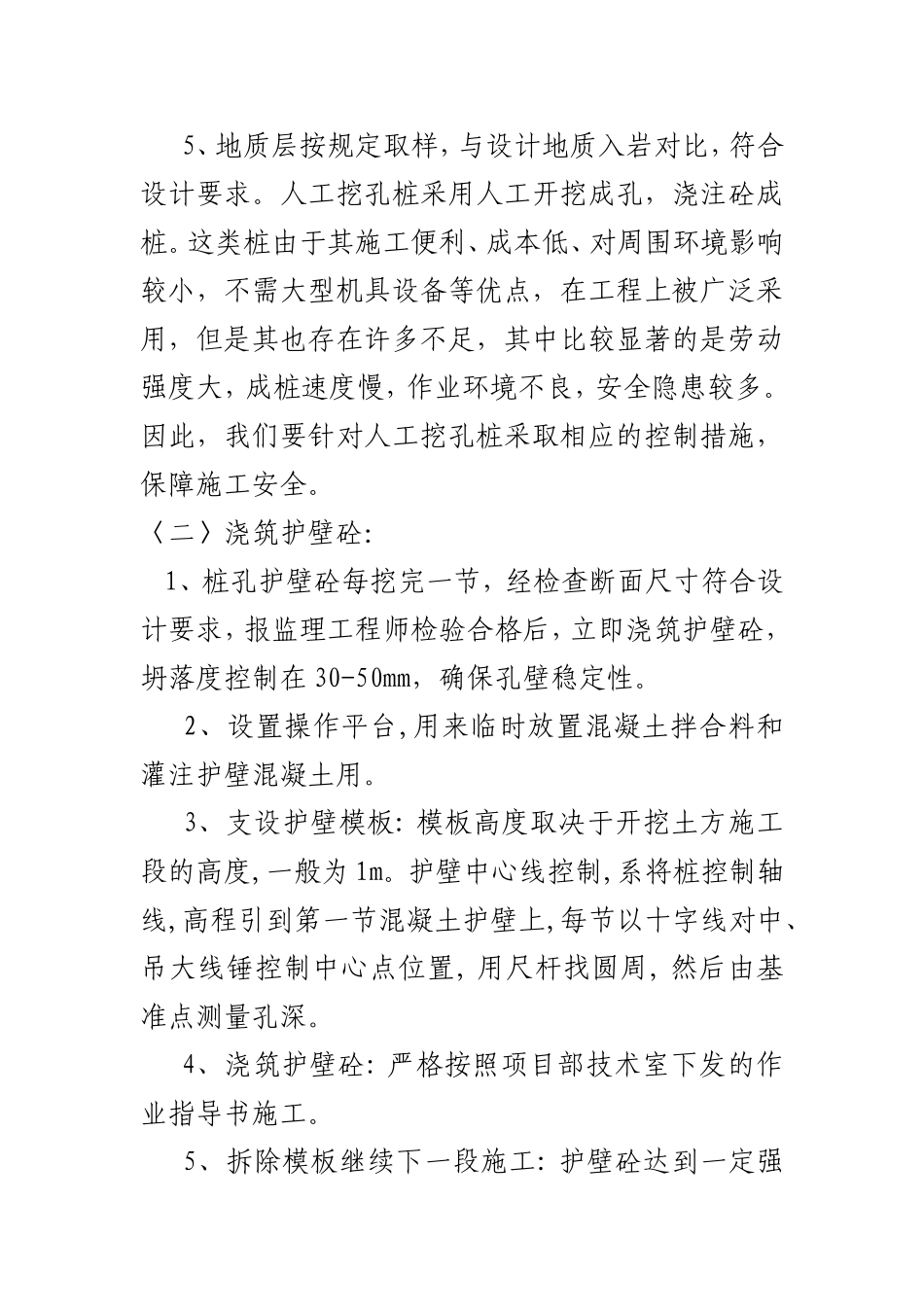

人工挖孔桩专项安全施工方案人工挖孔桩采用人工开挖成孔，浇注砼成桩。这类桩由于其施工便利、成本低、对周围环境影响较小，不需大型机具设备等优点，在工程上被广泛采用，但是其也存在许多不足，其中比较显著的是劳动强度大，成桩速度慢，作业环境不良，安全隐患较多。因此，我们要针对人工挖孔桩采取相应的控制措施，保障施工安全。一、基本工作内容：1、开挖前，场地完成三通一平。各项临时设施、动力照明、通风、安全设施、施工机具、进场人员准备40人以上。2、根据设计图纸进行纵横轴线放样，及复测工作。3、用十字线将中心桩点引出护筒外80cm，用水泥砂浆固定，并做好保护工作。桩孔周边，用白灰撒线型。4、所用的原材料，根据规范规定进行检测。严格按试验室确定的配合比施工。5、采用8个班组，流水分班作业。二、施工机具1、卷扬机和提土桶,用于材料和弃土的垂直运输。2、护壁钢模板。3、潜水泵。4、鼓风机、空压机和送风管。5、镐、锹、土筐等挖运工具:若遇到硬土或岩石,尚需风镐、潜孔钻。6、插捣工具,用于插捣护壁砼。7、应急软爬梯。8、照明灯、对讲机、电铃等。三、开挖方法：〈一〉土方开挖及支护壁模板1、放线定位:按设计图纸放线,定桩位。2、开挖土方:采取分段开挖,每段高度决定于土壁直立状态的能力,以0.8-1.0m为一施工段。开挖面积的范围为设计桩径加护壁厚度。挖土由人工从上到下逐段进行,同一段内挖土次序先中间后周边;在地下水位以下施工时,要及时用吊桶将泥水吊出,当遇大量渗水时,在孔底一侧挖集水坑,用高扬程潜水泵将水排出。3、测量控制:桩位轴线采取在地面设十字控制网、基准点。安装提升设备时,使吊桶的钢丝绳中心与桩孔中心一致,以做挖土时粗略控制中心线用。4、孔内遇到岩层时，能用风镐挖除，用风镐凿岩至设计深度。极硬岩时，须进行针对性爆破设计。5、地质层按规定取样，与设计地质入岩对比，符合设计要求。人工挖孔桩采用人工开挖成孔，浇注砼成桩。这类桩由于其施工便利、成本低、对周围环境影响较小，不需大型机具设备等优点，在工程上被广泛采用，但是其也存在许多不足，其中比较显著的是劳动强度大，成桩速度慢，作业环境不良，安全隐患较多。因此，我们要针对人工挖孔桩采取相应的控制措施，保障施工安全。〈二〉浇筑护壁砼：1、桩孔护壁砼每挖完一节，经检查断面尺寸符合设计要求，报监理工程师检验合格后，立即浇筑护壁砼，坍落度控制在30-50mm，确保孔壁稳定性。2、设置操作平台,用来临时放置混凝土拌合料和灌注护壁混凝土用。3、支设护壁模板:模板高度取决于开挖土方施工段的高度,一般为1m。护壁中心线控制,系将桩控制轴线,高程引到第一节混凝土护壁上,每节以十字线对中、吊大线锤控制中心点位置,用尺杆找圆周,然后由基准点测量孔深。4、浇筑护壁砼:严格按照项目部技术室下发的作业指导书施工。5、拆除模板继续下一段施工:护壁砼达到一定强度后(常温下24小时)便可拆模,再开挖下一段土方,然后继续支模灌注混凝土,如此循环,直到挖至设计要求的深度。6、每节桩孔护壁做好以后，将桩位轴线，和标高测设在护壁上口，然后，用十字线对中，吊线坠向井底投设，以半径尺杆检查孔壁的垂直度。随之进行修整，孔深必须以基准点为依据逐根引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。7、成孔以后必须对桩身直径，孔底标高，桩位中心线，井壁垂直度等进行检测，并做好记录，报监理检验合格方可进入下套工序。四、安全保证措施1、挖出的土方必须及时运走，井孔口周边1m范围内，禁止堆放土石方，且堆土高度不应大于0.8m。2、井孔周边必须设置安全防护围栏，高度不低于1.2m，围栏须采用钢筋牢固焊制，正在开挖的桩孔停止作业或已挖好的成孔，必须设置牢固的盖孔板，非工作人员禁止入内。3、施工人员必须带戴安全帽，穿绝缘胶鞋，孔内有人时，孔上必须有人监督防护；井孔周边作业人、监护人员，必须戴安全帽，严禁穿拖鞋、赤脚、酒后上岗作业。4、孔深挖至超过挖孔人身高时，在桩孔口或孔内装设靠周壁略低的半圆防护板（网），并随着孔深增加而往作业面下引，吊渣桶上下时，孔下作业人员应避于护板（网）下。5、井孔内必须设置应急时使用的安全绳...
