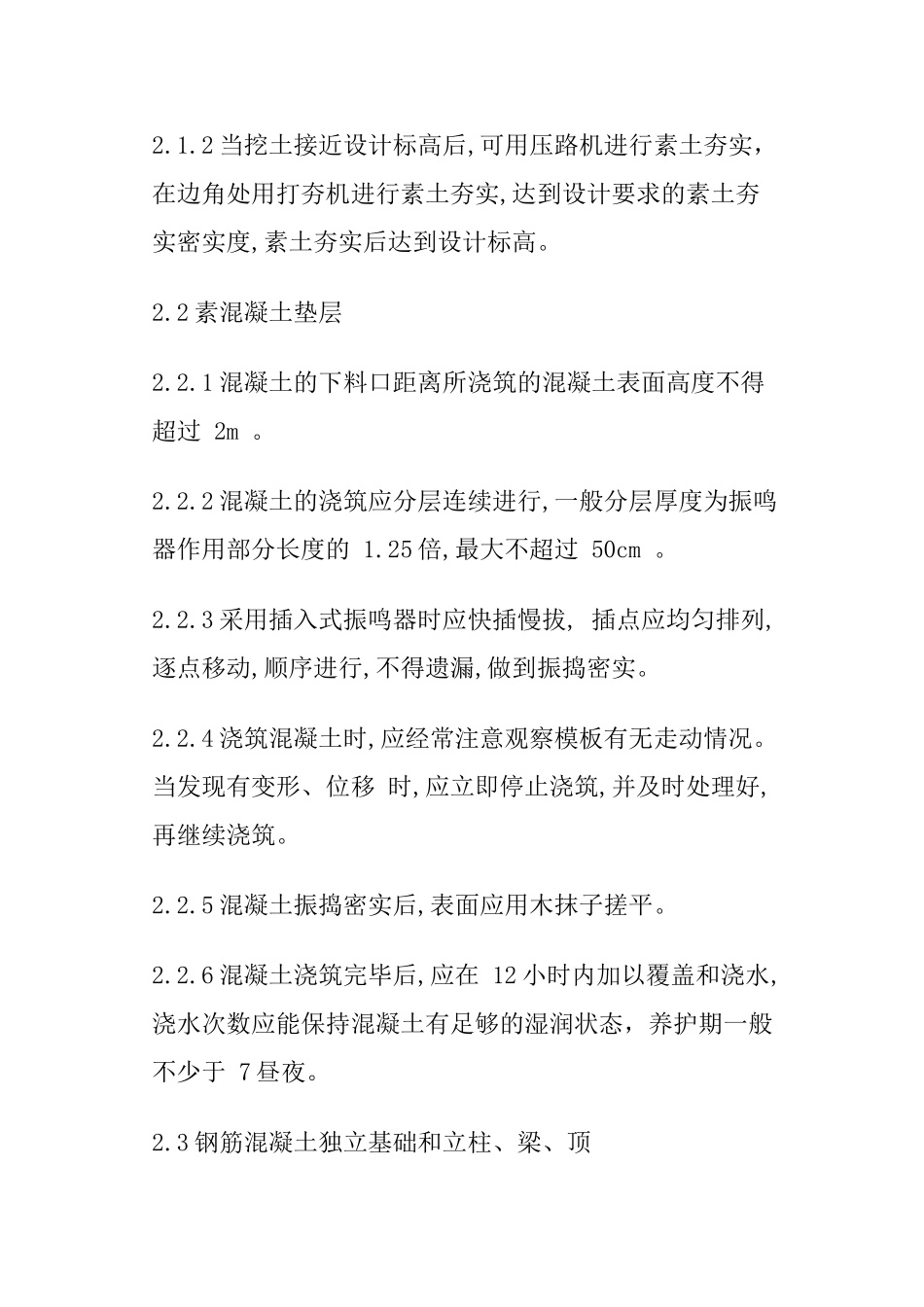

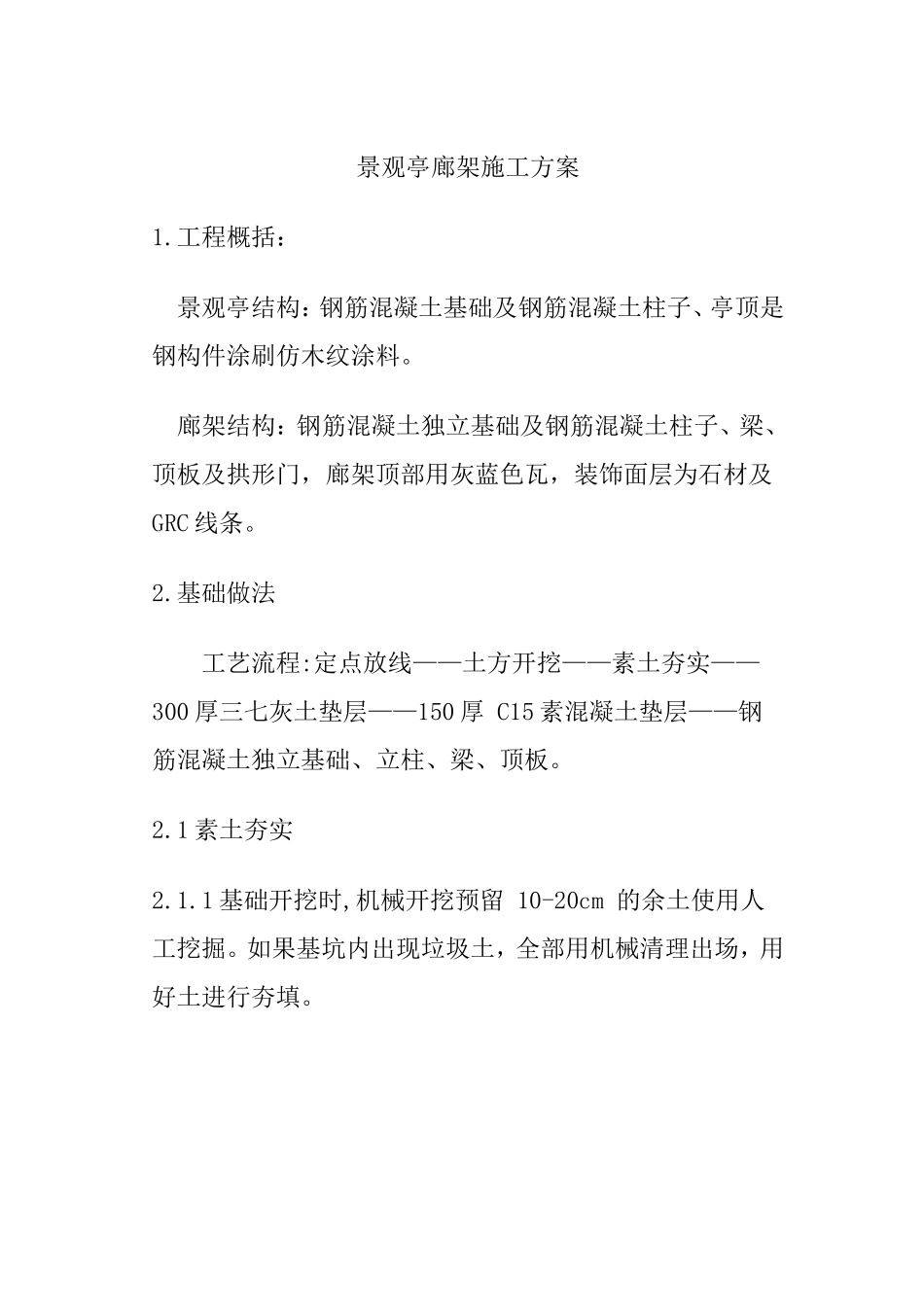

景观亭廊架施工方案1.工程概括：景观亭结构：钢筋混凝土基础及钢筋混凝土柱子、亭顶是钢构件涂刷仿木纹涂料。廊架结构：钢筋混凝土独立基础及钢筋混凝土柱子、梁、顶板及拱形门，廊架顶部用灰蓝色瓦，装饰面层为石材及GRC线条。2.基础做法工艺流程:定点放线——土方开挖——素土夯实——300厚三七灰土垫层——150厚C15素混凝土垫层——钢筋混凝土独立基础、立柱、梁、顶板。2.1素土夯实2.1.1基础开挖时,机械开挖预留10-20cm的余土使用人工挖掘。如果基坑内出现垃圾土，全部用机械清理出场，用好土进行夯填。2.1.2当挖土接近设计标高后,可用压路机进行素土夯实，在边角处用打夯机进行素土夯实,达到设计要求的素土夯实密实度,素土夯实后达到设计标高。2.2素混凝土垫层2.2.1混凝土的下料口距离所浇筑的混凝土表面高度不得超过2m。2.2.2混凝土的浇筑应分层连续进行,一般分层厚度为振鸣器作用部分长度的1.25倍,最大不超过50cm。2.2.3采用插入式振鸣器时应快插慢拔,插点应均匀排列,逐点移动,顺序进行,不得遗漏,做到振捣密实。2.2.4浇筑混凝土时,应经常注意观察模板有无走动情况。当发现有变形、位移时,应立即停止浇筑,并及时处理好,再继续浇筑。2.2.5混凝土振捣密实后,表面应用木抹子搓平。2.2.6混凝土浇筑完毕后,应在12小时内加以覆盖和浇水,浇水次数应能保持混凝土有足够的湿润状态，养护期一般不少于7昼夜。2.3钢筋混凝土独立基础和立柱、梁、顶2.3.1垫层达到一定强度后,在其上划线、支模、铺放钢筋。次下部垂直钢筋应绑扎牢,并注意将钢筋弯钩朝上,连接柱的插筋,下端要用90°弯钩与基础钢筋绑扎牢固,按轴线位置校核后用方木架成井字形,将插筋固定在基础外模板上；底部钢筋网应用与混凝土保护层同厚度的水泥砂浆垫塞,以保证位置正确。2.3.2在浇筑混凝土前,模板和钢筋上的垃圾、泥土和钢筋上的油污等杂物,应清楚干净，模板应浇水加以湿润。2.3.3浇筑现浇柱下基础时,应特别注意柱子插筋位置的正确,防止造成位移和倾斜。在浇筑开始时,先满铺一层5~10厘米厚的混凝土,并捣实,使柱子插筋下段和钢筋的位置基本固定,然后再对称浇筑。2.3.4基础混凝土宜分支连续浇筑完成。2.3.5基础上有插筋时,要加以固定,保证插筋位置的正确,防止浇筑混凝土时发生移位。2.3.6混凝土立柱浇筑时,要将放置的预埋配件布置在正确位置。2.3.7混凝土浇筑完毕,外露表面应覆盖浇水养护。3.地坪做法主要施工流程:素土夯实——300厚三七灰土垫层——150厚C20素混凝土垫层——30厚1:3干硬性水泥砂浆结合层——饰面材料铺面。具体做法类似于硬质铺面的施工工艺。4.凉亭顶部结构施工工艺流程:材料准备——构件加工制作——构件拼装——质量检查4.1、复验安装定位所用的轴线控制点和测量标高使用的水准点。4.2复验钢支座及支撑系统的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。4.3测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明。4.4钢构焊接组拼材料运至现场组装时，对钢构件进行除锈，除去钢构油渍，涂防锈漆，距地50mm内不涂漆，安装后进行补漆。拼装平台应平整，组拼时应保证总长要求。焊接时焊完一面检查合格后，再翻身焊另一面，做好施工记录。4.5构件连接与固定4.6构件安装采用焊接或螺栓连接的节点，需检查连接节点，合格后方能进行焊接或紧固。4.7安装螺栓孔不允许用气割扩孔，永久性螺栓不得垫两个以上垫圈，螺栓外露丝扣长度不少于2～3扣。4.8安装定位焊缝不需承受荷载时，焊缝厚度不少于设计焊缝厚度的2/3，且不大于8mm，焊缝长度不宜小于25mm，位置应在焊道内。安装焊缝全数外观检查，主要的焊缝应按设计要求用超声波探伤检查内在质量，上述检查均需做出记录。4.9焊接及高强螺栓连接操作工艺详见该项工艺标准。5.立柱外饰面铺贴立柱外饰面为刷仿木纹涂料木色。6.廊架饰面铺贴立柱、柱脚及拱形门用石材面铺贴，做法同地面饰面铺装做法相同。廊架顶为灰蓝色瓦，拱门线条为GRC装饰线条，其它部分喷黄色真石漆。7.施工时注意事项：7.1土方开挖时，按设计标高先开挖至灰土底标高，观察原状土，并做钎探，去除软弱、杂物、回填的砖块等后，用素土分...
