自阻式电桥测电阻实验报告(带数据)

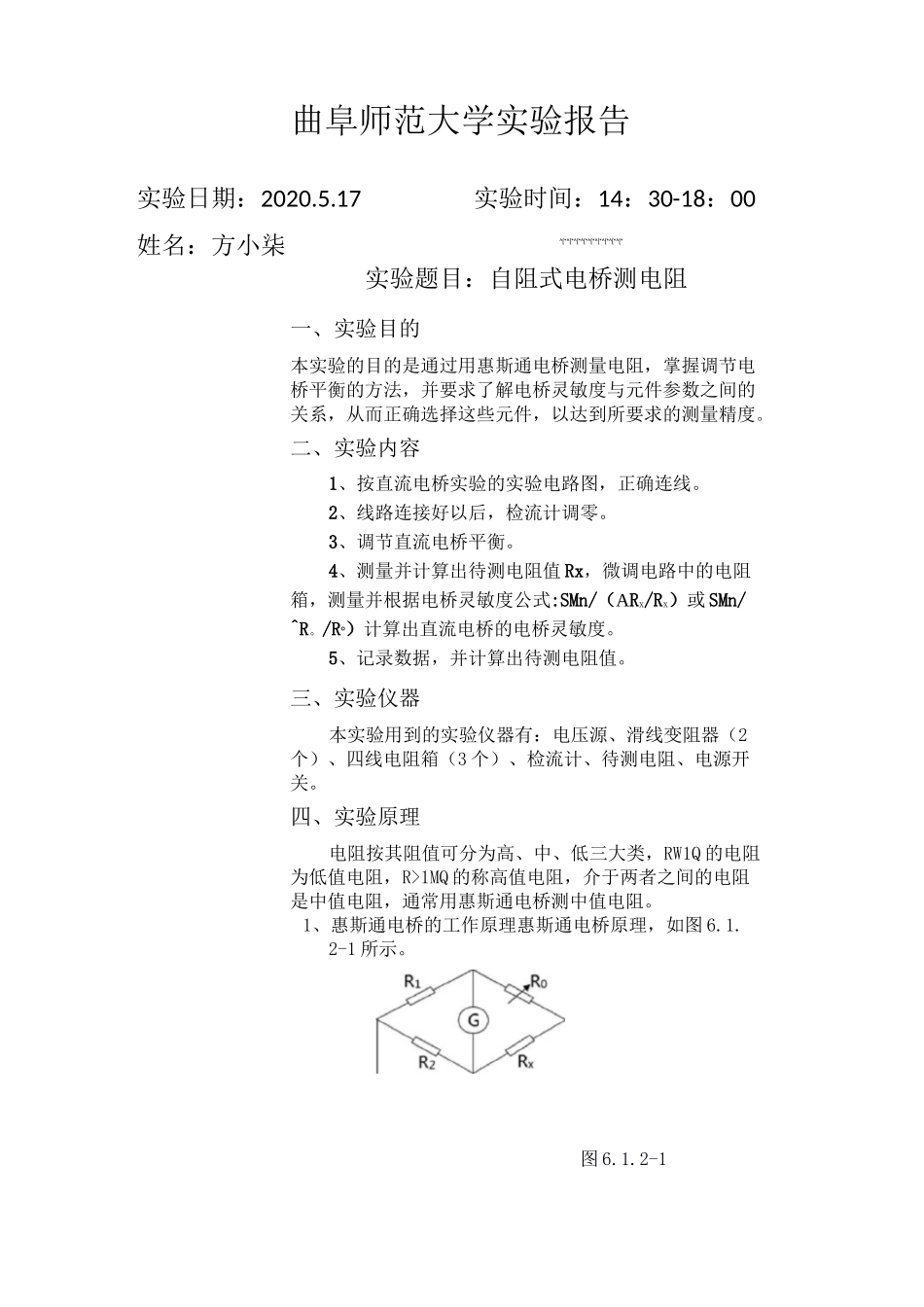

曲阜师范大学实验报告实验题目：自阻式电桥测电阻一、实验目的本实验的目的是通过用惠斯通电桥测量电阻，掌握调节电桥平衡的方法，并要求了解电桥灵敏度与元件参数之间的关系，从而正确选择这些元件，以达到所要求的测量精度。二、实验内容1、按直流电桥实验的实验电路图，正确连线。2、线路连接好以后，检流计调零。3、调节直流电桥平衡。4、测量并计算出待测电阻值 Rx，微调电路中的电阻箱，测量并根据电桥灵敏度公式:SMn/（ARx/Rx）或 SMn/^R。/R°）计算出直流电桥的电桥灵敏度。5、记录数据，并计算出待测电阻值。三、实验仪器本实验用到的实验仪器有：电压源、滑线变阻器（2个）、四线电阻箱（3 个）、检流计、待测电阻、电源开关。四、实验原理电阻按其阻值可分为高、中、低三大类，RW1Q 的电阻为低值电阻，R>1MQ 的称高值电阻，介于两者之间的电阻是中值电阻，通常用惠斯通电桥测中值电阻。1、惠斯通电桥的工作原理惠斯通电桥原理，如图 6.1.2-1 所示。图 6.1.2-1实验日期：2020.5.17实验时间：14：30-18：00姓名：方小柒^[*^[*^[*^[*^[*^[*^[*^[*^[*2、电桥的灵敏度电桥是否平衡，是由检流计有无偏转来判断的，而检流计的灵敏度总是有限的，假设电桥在 R/R=1 时调到平衡，则有 R=R,这时若把 R 改变一个微小量厶 R,则电桥失去平衡，从而有电流 I 流过检流计。如果 I 小到检流计觉察不出来，那么人们会认为电桥是平衡的，因而得到 R=R+^R，G^R 就是由于检流计灵敏度不够高而带来的测量误差 AR。引入电桥的灵敏度，定义为xS=An/QR/R)式中的 AR 是在电桥平衡后 R 的微小改变量(实际上若是待测电阻 R 不能改变时，可通过改变标准电阻 R 的微小变化来测电桥灵敏度)，An 是由于△R 引起电桥偏离平衡时检流计的偏转格数，△□越大，说明电桥灵敏度越高,带来的测量误差就越小。S 的表达式可变换为S=An/(AR/R)=An/Al(△【/(△R/R))=SS00GG0012其中 S 是检流计自身的灵敏度，S=AI/(AR/R)由线路结构决定，故称电12G00桥线路灵敏度，理论上可以证明 S 与电源电压、检流计的内阻及桥臂电阻等有23、交换法(互易法)减小和修正自搭电桥的系统误差自搭一个电桥，不考虑灵敏度，则 R、R、R 引起的误差为 AR/R=AR/R+120xx11△R/R+AR/R。为减小误差，把图 6.1.2-1 电桥平衡中的 R、R 互换，调节220012R,使 1=0,此时的 R 记为 R',则有0G00R=R/RR'x210尺二屜 Q 卞这样就消除了 R、R 造成的误差。这种方法称为...
