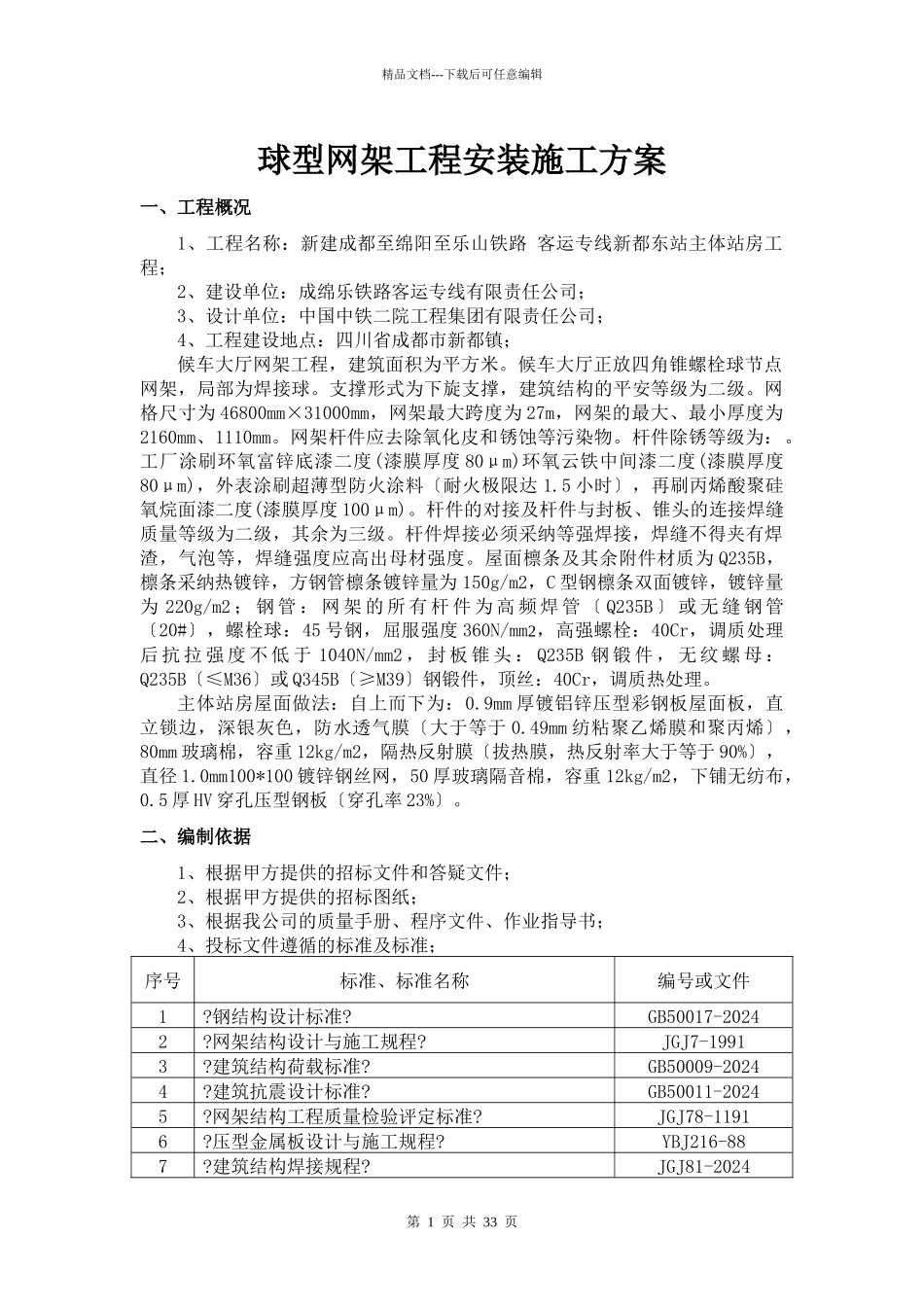

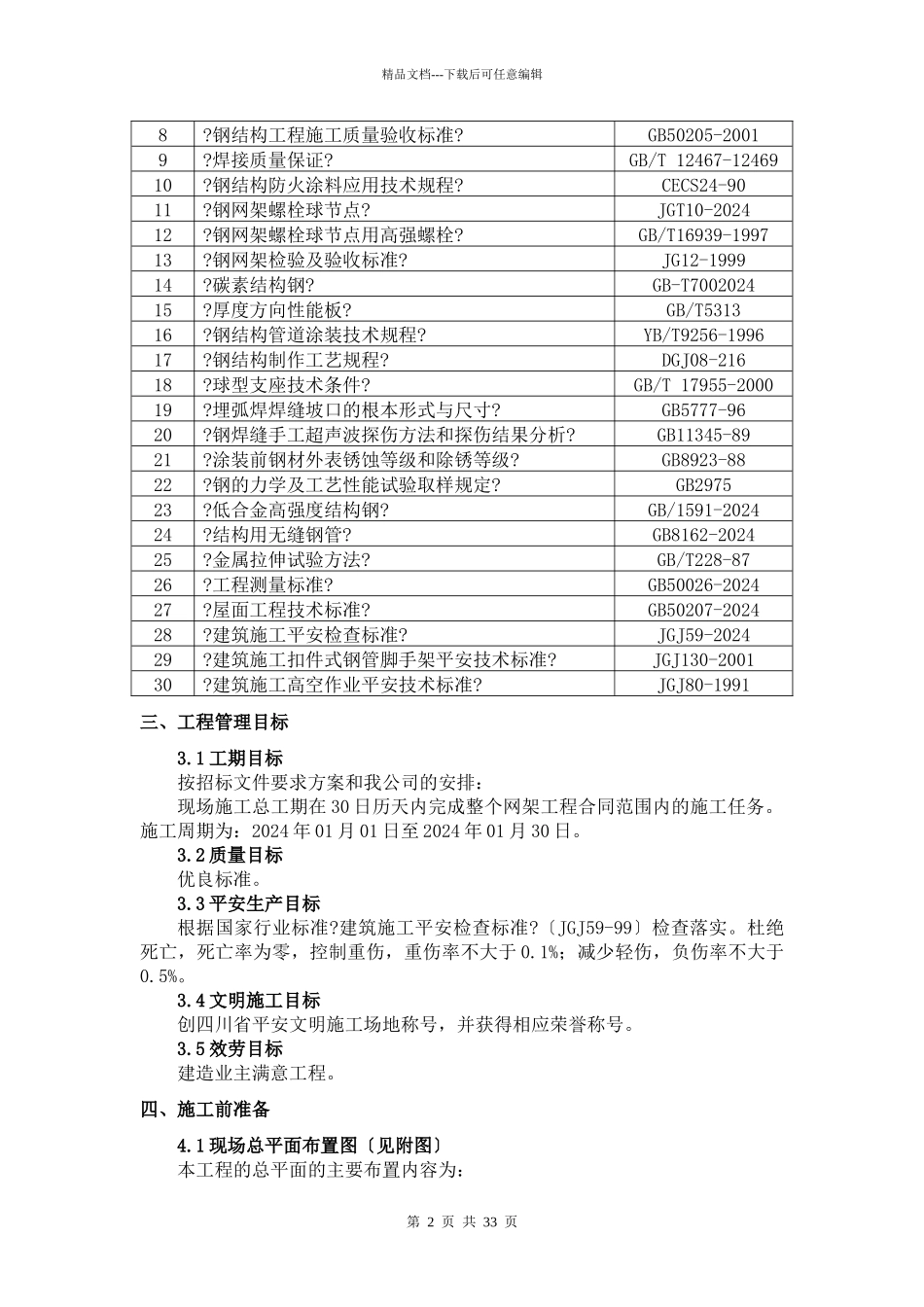

精品文档---下载后可任意编辑球型网架工程安装施工方案一、工程概况1、工程名称：新建成都至绵阳至乐山铁路 客运专线新都东站主体站房工程；2、建设单位：成绵乐铁路客运专线有限责任公司；3、设计单位：中国中铁二院工程集团有限责任公司；4、工程建设地点：四川省成都市新都镇；候车大厅网架工程，建筑面积为平方米。候车大厅正放四角锥螺栓球节点网架，局部为焊接球。支撑形式为下旋支撑，建筑结构的平安等级为二级。网格尺寸为 46800mm×31000mm，网架最大跨度为 27m，网架的最大、最小厚度为2160mm、1110mm。网架杆件应去除氧化皮和锈蚀等污染物。杆件除锈等级为：。工厂涂刷环氧富锌底漆二度(漆膜厚度 80μm)环氧云铁中间漆二度(漆膜厚度80μm)，外表涂刷超薄型防火涂料〔耐火极限达 1.5 小时〕，再刷丙烯酸聚硅氧烷面漆二度(漆膜厚度 100μm)。杆件的对接及杆件与封板、锥头的连接焊缝质量等级为二级，其余为三级。杆件焊接必须采纳等强焊接，焊缝不得夹有焊渣，气泡等，焊缝强度应高出母材强度。屋面檩条及其余附件材质为 Q235B，檩条采纳热镀锌，方钢管檩条镀锌量为 150g/m2，C 型钢檩条双面镀锌，镀锌量为 220g/m2 ； 钢 管 ： 网 架 的 所 有 杆 件 为 高 频 焊 管 〔 Q235B 〕 或 无 缝 钢 管〔20#〕，螺栓球：45 号钢，屈服强度 360N/mm2，高强螺栓：40Cr，调质处理后 抗 拉 强 度 不 低 于 1040N/mm2 ， 封 板 锥 头 ： Q235B 钢 锻 件 ， 无 纹 螺 母 ：Q235B〔≤M36〕或 Q345B〔≥M39〕钢锻件，顶丝：40Cr，调质热处理。主体站房屋面做法：自上而下为：0.9mm 厚镀铝锌压型彩钢板屋面板，直立锁边，深银灰色，防水透气膜〔大于等于 0.49mm 纺粘聚乙烯膜和聚丙烯〕，80mm 玻璃棉，容重 12kg/m2，隔热反射膜〔拔热膜，热反射率大于等于 90%〕，直径 1.0mm100*100 镀锌钢丝网，50 厚玻璃隔音棉，容重 12kg/m2，下铺无纺布，0.5 厚 HV 穿孔压型钢板〔穿孔率 23%〕。二、编制依据1、根据甲方提供的招标文件和答疑文件；2、根据甲方提供的招标图纸；3、根据我公司的质量手册、程序文件、作业指导书；4、投标文件遵循的标准及标准；序号标准、标准名称编号或文件1?钢结构设计标准?GB50017-20242?网架结构设计与施工规程?JGJ7-19913?建筑结构荷载标准?GB50009-20244?建筑抗震设计标准?GB50011-20245?网架结构工程质量检验评定标准?JGJ78-11916?压型金属板设计...
