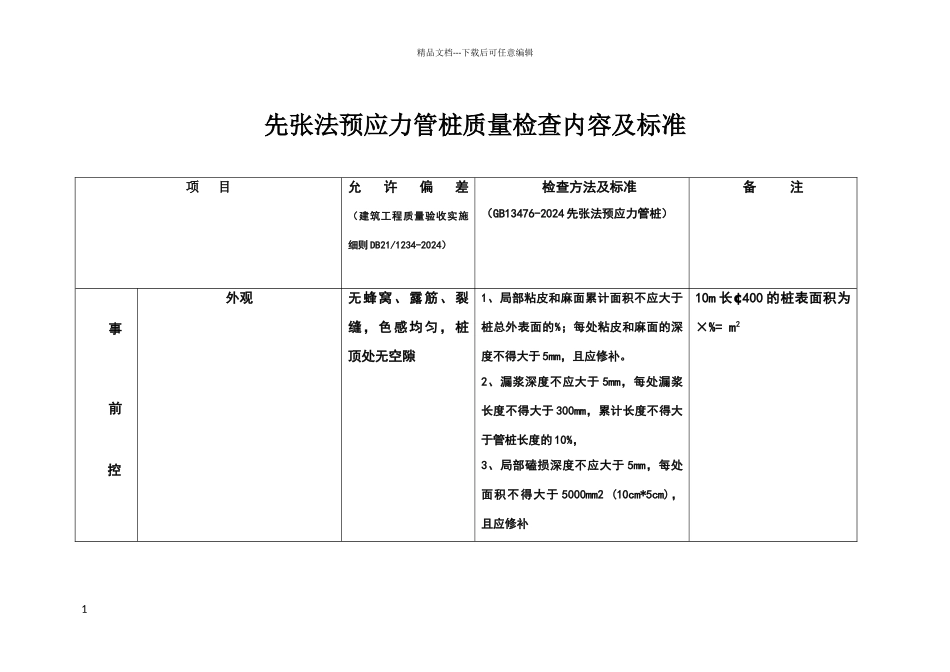

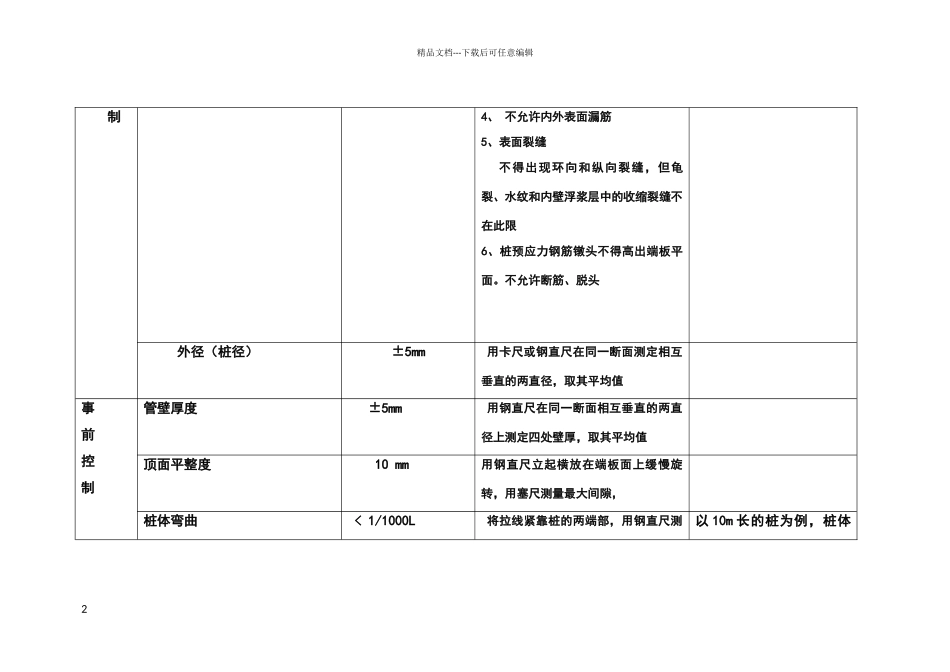

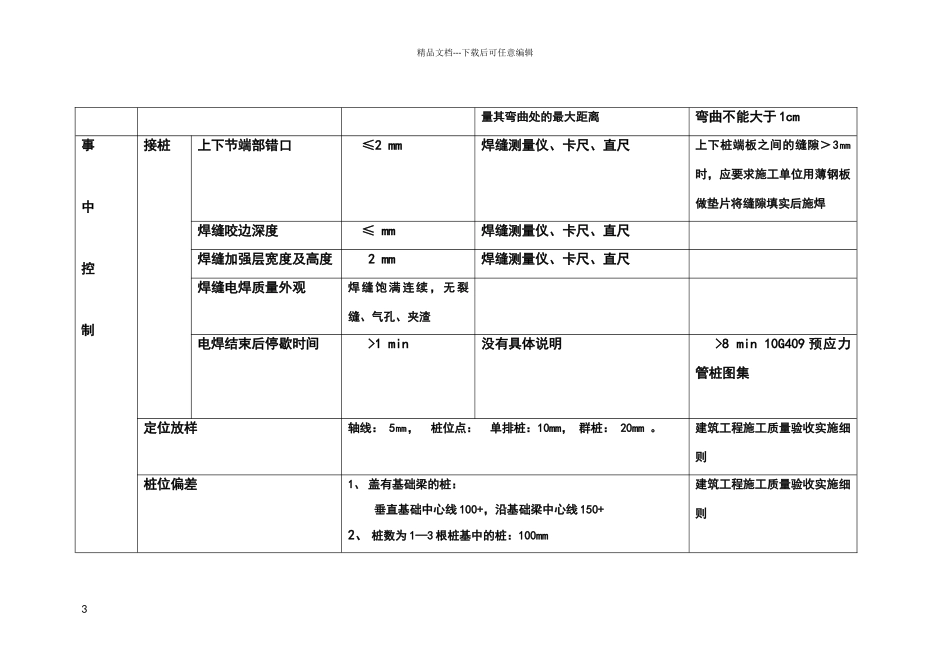

精品文档---下载后可任意编辑先张法预应力管桩质量检查内容及标准项 目允许偏差 (建筑工程质量验收实施细则 DB21/1234-2024)检查方法及标准(GB13476-2024 先张法预应力管桩)备 注事前 控 外观无蜂窝、露筋、裂缝,色感均匀,桩顶处无空隙1、局部粘皮和麻面累计面积不应大于桩总外表面的%;每处粘皮和麻面的深度不得大于 5mm,且应修补。2、漏浆深度不应大于 5mm,每处漏浆长度不得大于 300mm,累计长度不得大于管桩长度的 10%,3、局部磕损深度不应大于 5mm,每处面积不得大于 5000mm2 (10cm*5cm),且应修补10m 长 400¢的桩表面积为 ×%= m21精品文档---下载后可任意编辑制4、 不允许内外表面漏筋5、表面裂缝 不得出现环向和纵向裂缝,但龟裂、水纹和内壁浮浆层中的收缩裂缝不在此限6、桩预应力钢筋镦头不得高出端板平面。不允许断筋、脱头 外径(桩径)±5mm 用卡尺或钢直尺在同一断面测定相互垂直的两直径,取其平均值事前控制管壁厚度±5mm 用钢直尺在同一断面相互垂直的两直径上测定四处壁厚,取其平均值顶面平整度10 mm用钢直尺立起横放在端板面上缓慢旋转,用塞尺测量最大间隙,桩体弯曲< 1/1000L 将拉线紧靠桩的两端部,用钢直尺测以 10m 长的桩为例,桩体2精品文档---下载后可任意编辑量其弯曲处的最大距离弯曲不能大于 1cm事中控制接桩上下节端部错口≤2 mm焊缝测量仪、卡尺、直尺上下桩端板之间的缝隙>3㎜时,应要求施工单位用薄钢板做垫片将缝隙填实后施焊焊缝咬边深度≤ mm焊缝测量仪、卡尺、直尺焊缝加强层宽度及高度2 mm焊缝测量仪、卡尺、直尺焊缝电焊质量外观焊 缝 饱 满 连 续 , 无 裂缝、气孔、夹渣电焊结束后停歇时间>1 min没有具体说明>8 min 10G409 预应力管桩图集定位放样轴线: 5㎜, 桩位点: 单排桩:10mm, 群桩: 20mm 。 建筑工程施工质量验收实施细则桩位偏差1、 盖有基础梁的桩:垂直基础中心线 100+,沿基础梁中心线 150+2、 桩数为 1—3 根桩基中的桩:100mm建筑工程施工质量验收实施细则3精品文档---下载后可任意编辑3、 桩数为 4—16 根桩基中的桩 :1/2 桩径或边长正式沉桩1、 沉桩前,监督施工单位二次复核桩位,避开挤土产生的桩定位偏差2、 沉桩前用经纬仪(或线坠)双向检查桩的垂直度,要求桩身的垂直度≤%事中控制送桩1、桩顶设计标高低于地面标高,需要进行送桩。2、桩顶临近自然地面而贯入度即将达到要求时需要进行送桩。 3...
